2012~2015年一汽奥迪A6L(C7)35FSI(2.8L CNYB)发动机正时校对方法
来源:本站整理  作者:佚名  2018-05-31 08:40:56



   (六)拆卸和安装控制机构驱动链
   (1)所需要的专用工具和维修设备:定位销T40071。
   (2)拆卸方法。
    ①变速器已拆下。
    ②拆卸凸轮轴正时链。
    ③拆卸取力器驱动链。
    ④拧下左侧凸轮轴正时链的链条张紧器。
    ⑤沿箭头方向按压驱动链链条张紧器的滑轨,并用定位销T40071卡住链条张紧器。对于用过的驱动链,转动方向相反时有损坏的危险。为重新安装驱动链,用彩色箭头标记记下转动方向。不得通过冲窝、刻槽等对驱动链做标记。旋出螺栓(如图4-232中1)并取下滑轨。旋出螺栓(如图4-232中2)并取下链条张紧器。取下控制机构驱动链。

     (3)安装方法。
    ①安装以倒序进行,同时要注意下列事项:拧紧力矩。更新拧紧时需要继续旋转一个角度的螺栓。
    ②根据拆卸时记下的标记把控制机构驱动链放到驱动链轮上。
    ③安装滑轨并拧紧螺栓。
    ④安装链条张紧器并拧紧螺栓。
    ⑤沿箭头方向按压驱动链的链条张紧器滑轨,并取下定位销T40071。
    ⑥安装取力器驱动链。
    ⑦安装凸轮轴正时链。
    ⑧安装正时链下部盖板。
   (七)辅助传动装置驱动链装配

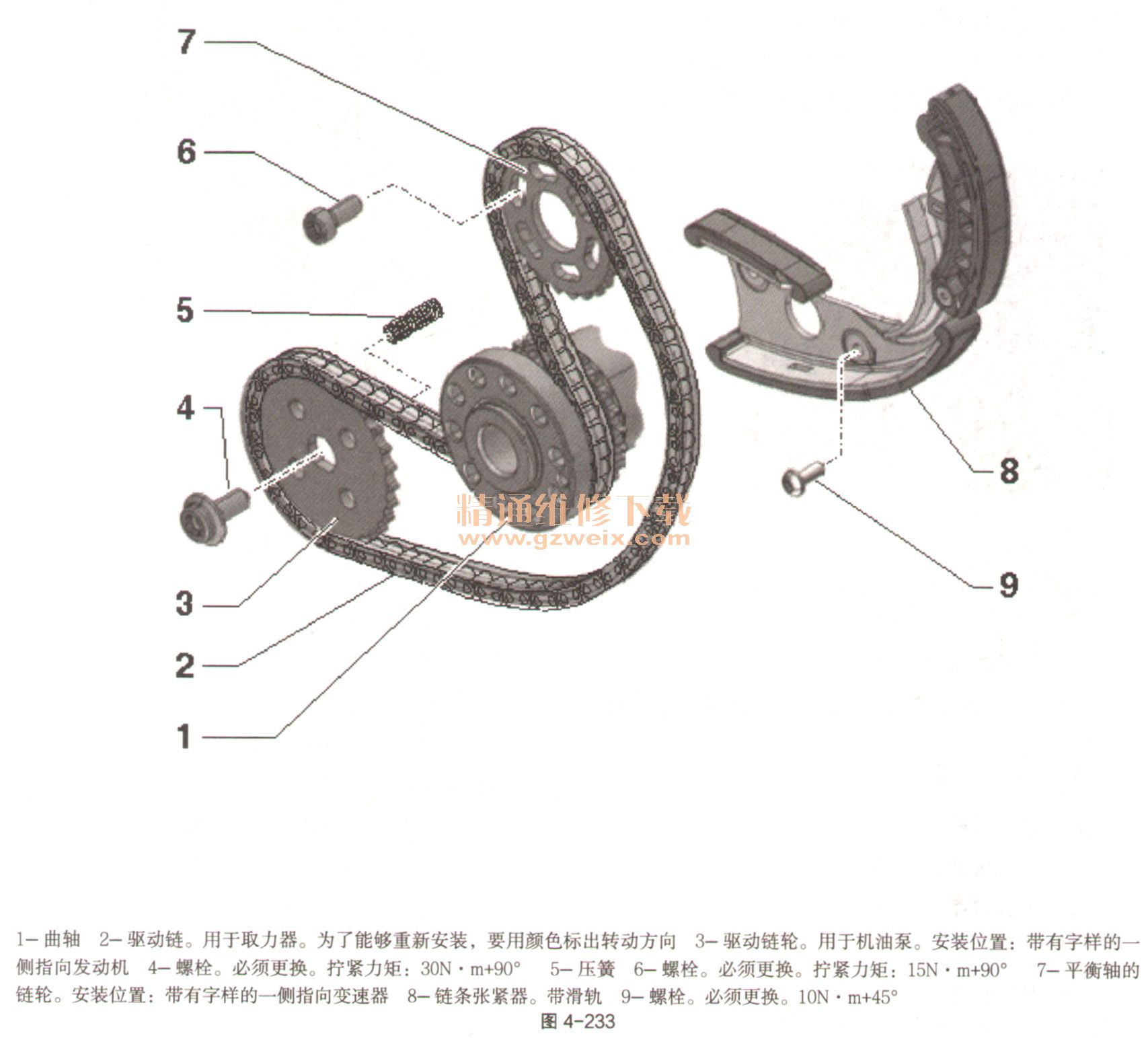

    如图4-233。

   (八)拆卸和安装取力器驱动链
   (1)所需要的专用工具和维修设备:钥匙T40049、固定螺栓T40069、定位销T40071和固定销T40116。
   (2)拆卸方法
    ①变速器已拆下。
    ②拆下正时链下部盖板。由于螺纹过长,驱动链有损坏的危险。拧上扳手T40049时只允许使用最长为22mm的螺栓。如果只有更长的螺栓可供使用,则尽量垫上螺栓头,使剩余的螺纹长仍为22mm。
    ③将扳手T40049用2个螺栓(如图4-234中箭头)安装在曲轴后部。

    ④将用于曲轴“上止点”标记的螺旋塞(如图4-235中箭头)从汽缸体中拧出。

    ⑤将曲轴沿发动机转动方向拧到“上止点”。安装好发动机后,很难找到曲轴的固定孔。因此转动发动机,使左侧(沿行驶方向)减震器上的小缺口(如图4-236中1)与汽缸体和梯形架之间的外壳接合线(如图4-236中2)相对。这样就可以方便地拧入固定螺栓T40069。减震器上的标记仅仅是辅助工具。只有拧入固定螺栓T40069后,才能达到准确的“上止点”位置。

    ⑥将固定螺栓T40069用20N - m的力矩拧入孔中;必要时稍微来回转动曲轴(如图4-237中1),以便完全对准螺栓。
