2012～2015年一汽奥迪A6L（C7）35FSI（2.8L CNYB）发动机正时校对方法

来源：本站整理作者：佚名 2018-05-31 08:40:56

14以20N·m的力矩将固定螺栓T40069拧入孔中，必要时稍微来回转动曲轴，以便完全对准螺栓，如图4-206。

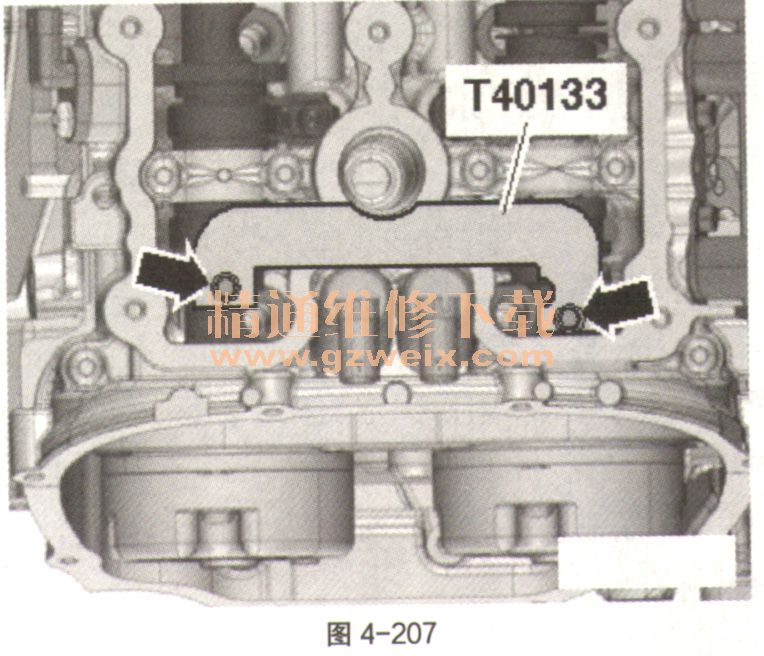

15将凸轮轴固定装置T40133安装到2个汽缸盖上并用25N·m的力矩拧紧螺栓（如图4-207中箭头）。图4-207中是左侧汽缸盖的示意图。

16汽缸列1（右）：用一把螺丝刀（如图4-208中1）向内按压右侧凸轮轴正时链链条张紧器的滑轨到极限位置，用定位销T40071卡住链条张紧器。链条张紧器以油减震，因此必须缓慢地均匀用力压紧。

17汽缸列2（左）：用一把螺丝刀（如图4-209中1）向内按压左侧凸轮轴正时链链条张紧器的滑轨到极限位置，用定位销T40071卡住链条张紧器。链条张紧器以油减震，因此必须缓慢地均匀用力压紧。

18 2个汽缸列的后续操作。凸轮轴有损坏的危险。松开凸轮轴调节器螺栓时，绝不允许将凸轮轴固定装置T40133用作固定支架。为固定在凸轮轴调节器上，安装扳手T40269并松开螺栓（如图4-210中1）。用颜色标记凸轮轴调节器的安装位置，以便重新安装。

    19发动机有损坏的危险。为了避免小零件通过正时链箱开口意外落人发动机内，请用干净的抹布遮住开口。
    20用颜色标记凸轮轴调节器的安装位置，以便重新安装。
    21汽缸列1（右）：拧出螺栓（如图4-211中1和2），取下2个凸轮轴调节器。

22汽缸列2（左）：拧出螺栓（如图4-212中1和2），取下2个凸轮轴调节器。

   （3）安装方法。
    ①拧紧力矩。
    ②更新拧紧时需要继续旋转一个角度的螺栓。气门和活塞头有损坏的危险。在旋转凸轮轴时，活塞不允许停在“上止点”。
    ③曲轴已用固定螺栓T40069固定在“上止点”位置，如图4-213。
