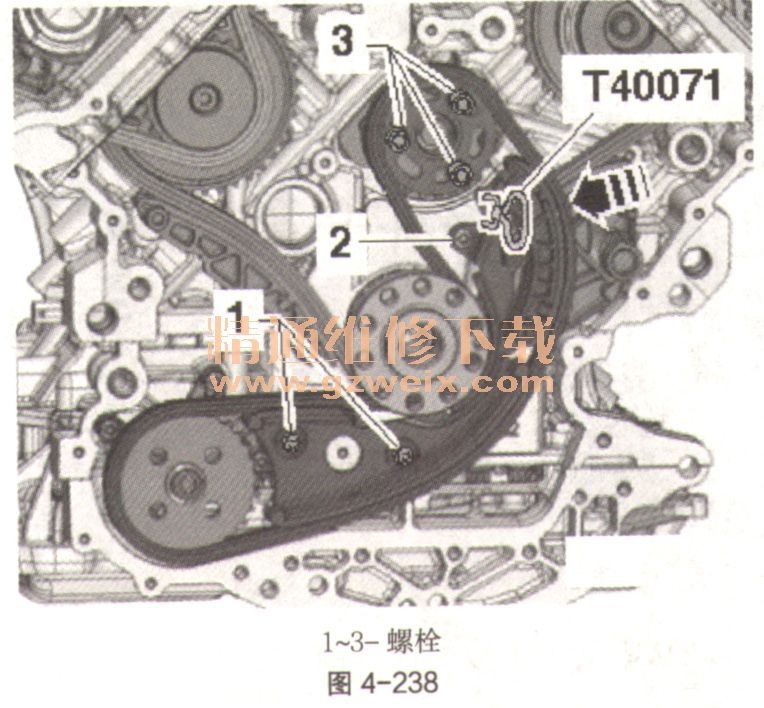

⑦沿箭头方向按压链条张紧器的滑轨并用定位销T40071卡住链条张紧器，如图4-238。对于用过的驱动链，转动方向相反时有损坏的危险。为重新安装驱动链，用彩色箭头标记记下转动方向。不得通过冲窝、刻槽等对驱动链做标记。旋出螺栓（如图4-238中3）并取下平衡轴链轮。旋出螺栓（如图4-238中1和2），并取下链条张紧器及链子。

   （3）安装。
    ①拧紧力矩。
    ②将曲轴（如图4-239中1）用固定螺栓T40069固定在“上止点”位置。

    ③安装链条张紧器及链条和平衡轴链轮。
    ④用固定销T40116将平衡轴卡在“上止点”位置。平衡轴链轮中的长孔必须相对于平衡轴螺纹孔处于中间位置。必要时将链条移动一个齿。
    ⑤拧紧链条张紧器螺栓。

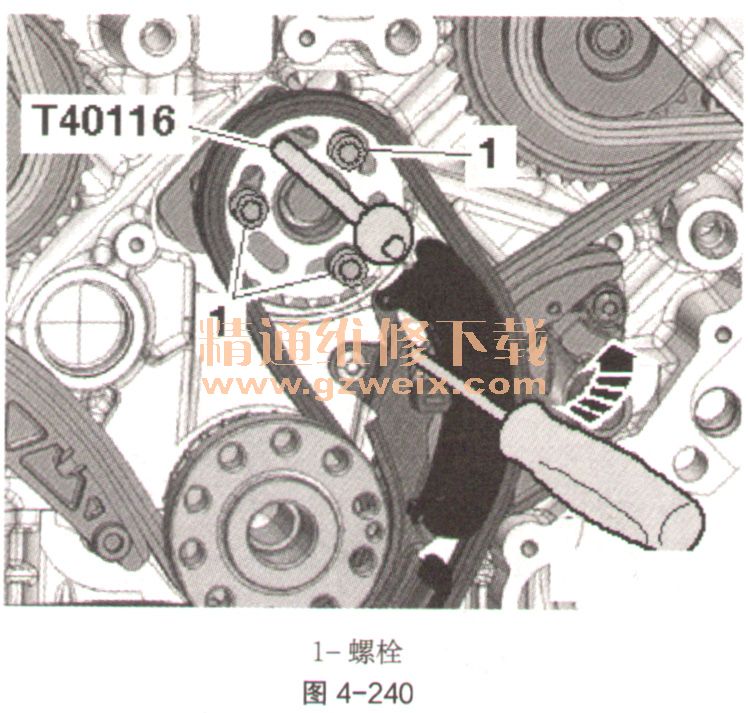

    ⑥拧入链轮螺栓（如图4-240中1），不要拧紧。链轮必须在平衡轴上还能转动并且不得翻转。松开链条张紧器时去除定位销T40071。用螺丝刀按压链条张紧器的滑轨（如图4-240中箭头）并同时拧紧链轮螺栓（如图4-240中1）。

    ⑦从平衡轴中拔出固定销T40116。
    ⑧其他安装以相反顺序进行，安装过程中请注意以下事项。
    a．安装正时链下部盖板。
    b．安装作为曲轴“上止点”标记的螺旋塞。
