2013~2015年奥迪A4L 50TFSI(3.0T CHMB)发动机正时校对方法
来源:本站整理  作者:佚名  2018-07-10 09:46:41



    通用以下车型:
    2012~2013年一汽奥迪A6L(C7)(3.0T CHMA),
    2011~2015年奥迪A5 50TFSI(3.0T CHMB)。
   (一)凸轮轴正时链装配一览
   (1)左侧凸轮轴正时链如图4-416。

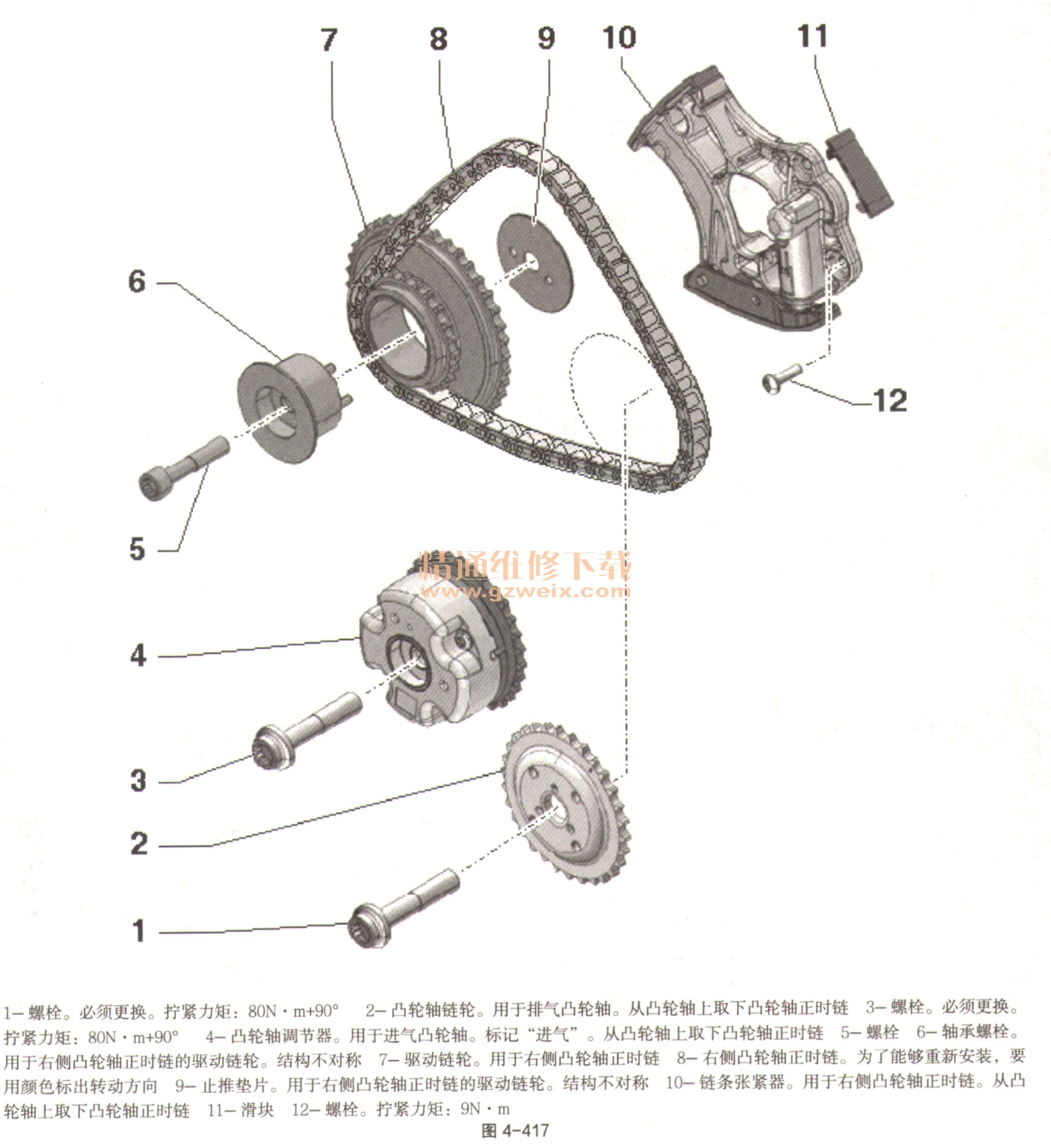

   (2)右侧凸轮轴正时链如图4-417。

     (二)从凸轮轴上取下凸轮轴正时链

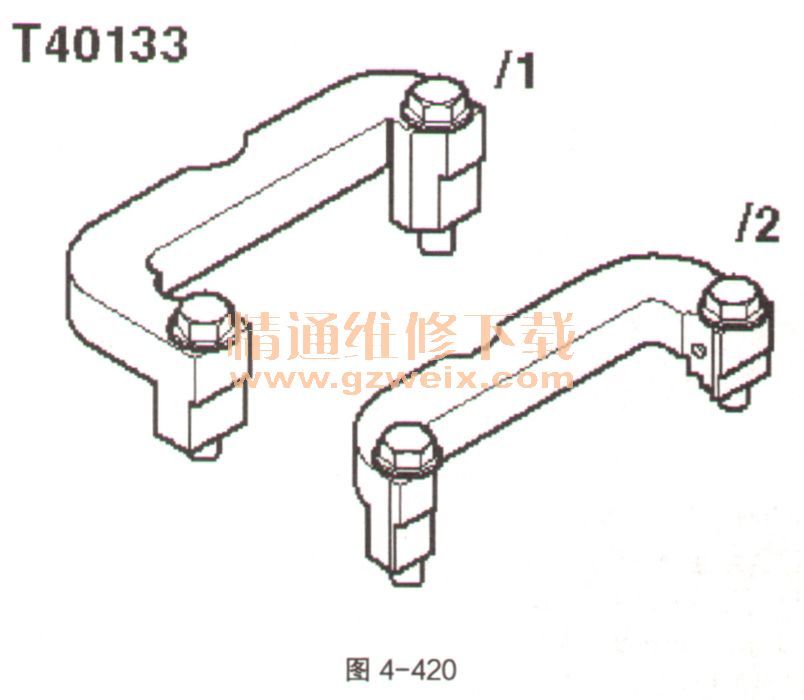

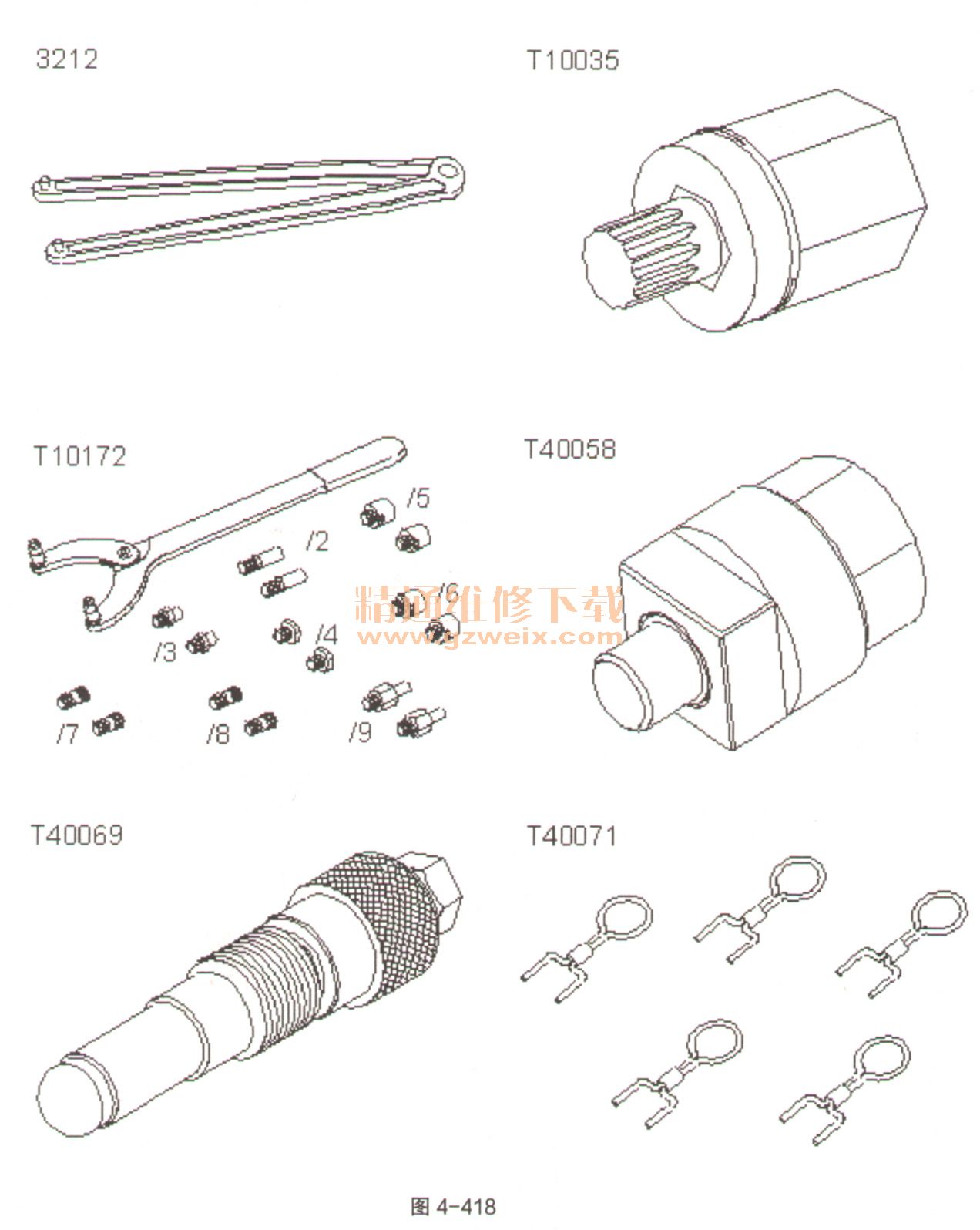

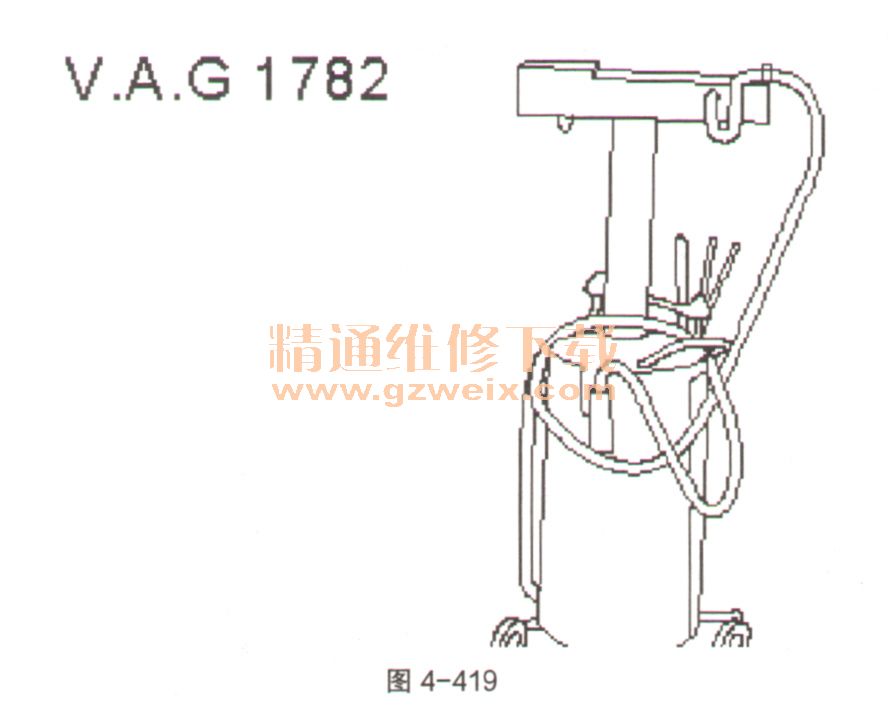

   (1)所需要的专用工具和维修设备:双孔螺母扳手3212、工具头T10035、固定支架T10172和T10172/2、适配接头T40058、固定螺栓T40069和2个定位销T40071,如图4-418。旧油收集和抽吸装置V.A.G1782如图4-4190 2个凸轮轴固定装置T40133,如图4-420。




   (2)拆卸方法。
    ①自行启动的散热器风扇有造成人身伤害的危险。即使是在点火开关已关闭的情况下,散热器风扇也可能自行启动,例如通过发动机舱内的积热效应。在下面的描述中,凸轮轴正时链保留在发动机上。如果只进行某个汽缸盖方面的故障,则不必取下对侧汽缸盖上的正时链盖板。
    ②拆卸正时链的相关盖板。
    ③拆卸相关的汽缸盖罩。
    ④拆卸隔音垫(如图4-421中1和2)。

    ⑤将多楔带从张紧元件上取下。
    ⑥将旧油收集和抽吸装置V.A.G1782置于发动机下。
    ⑦旋出螺栓(如图4-422中箭头),将发动机机油散热器和相连的冷却液软管(如图4-422中1和2)绑到旁边。

    ⑧制冷剂有人身伤害危险。空调器制冷剂循环回路不允许打开。

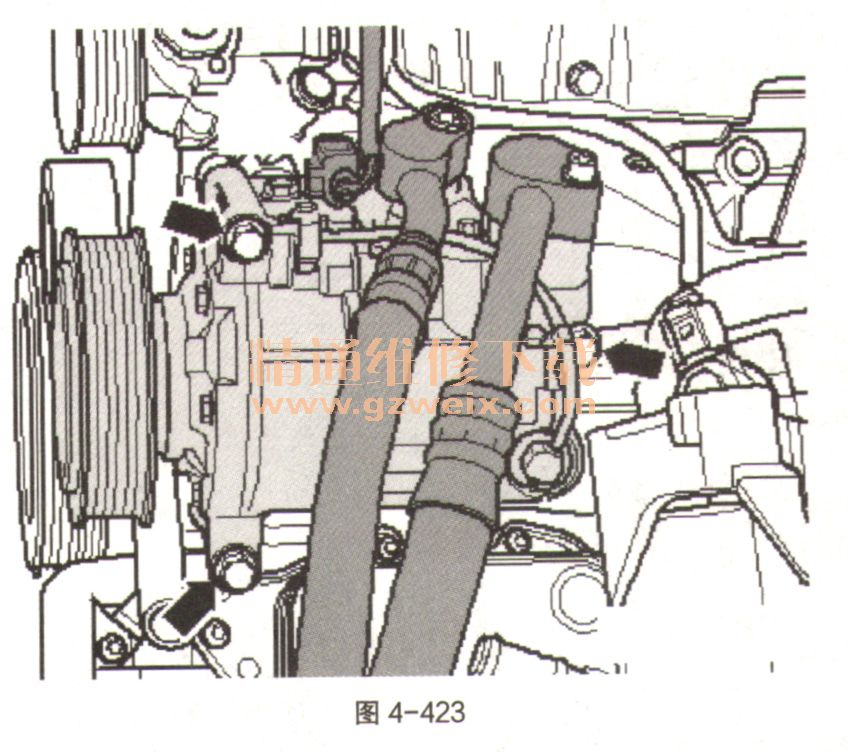

    ⑨旋出空调压缩机的螺栓(如图4-423中箭头)。

    ⑩制冷剂管路和制冷剂软管有损坏的危险。不要过度拉伸、弯折或扭曲制冷剂管路和制冷剂软管。
    11将空调压缩机从支架上取下,然后与连接在左侧纵梁上的管路一起绑在高处。
    12按下面方式插入适配接头T40058的导向销:大直径一端(如图4-424中箭头1)指向发动机,小的直径(如图4-424中箭头2)指向适配接头。
