2013~2015年奥迪A4L 50TFSI(3.0T CHMB)发动机正时校对方法
来源:本站整理  作者:佚名  2018-07-10 09:46:41



     (七)辅助传动装置驱动链装配一览
    如图4-461。

   (八)拆卸和安装取力器驱动链

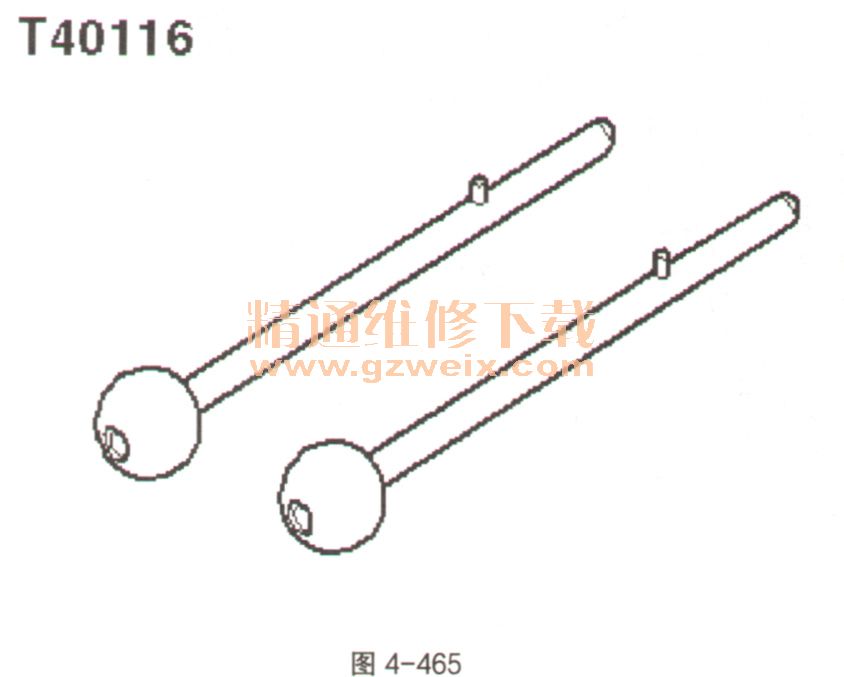

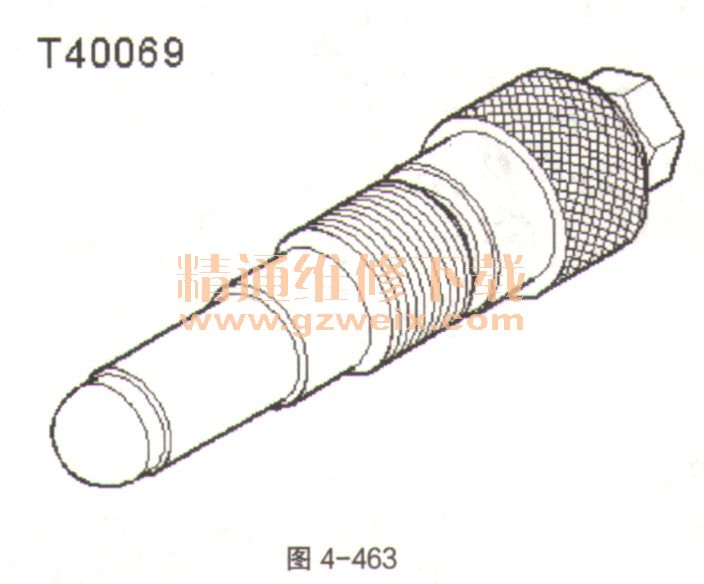

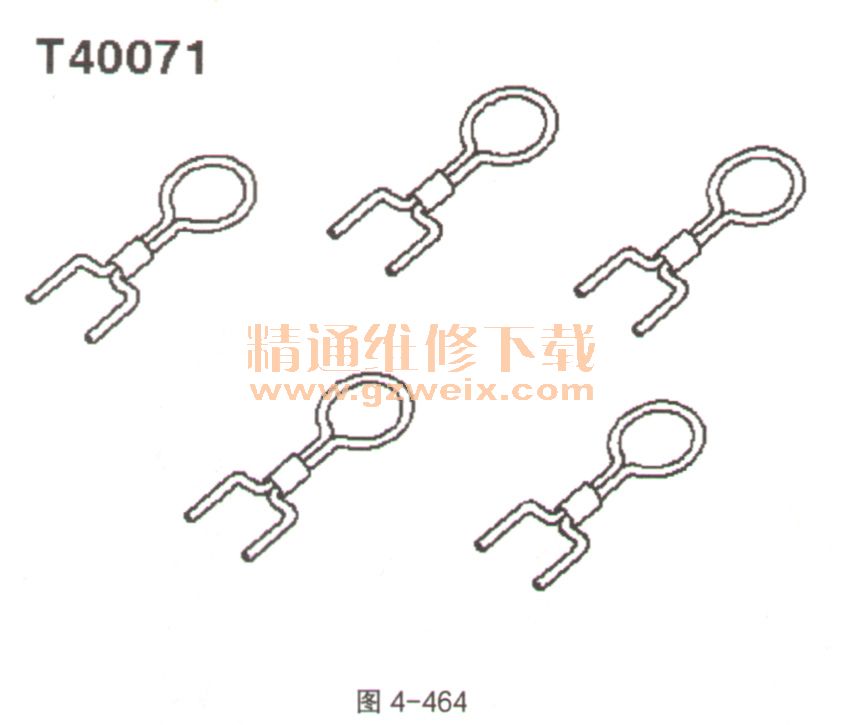

   (1)所需要的专用工具和维修设备:钥匙T40049,如图4-462;固定螺栓T40069,如图4-463;定位销T40071,如图4-464;固定销T40116,如图4-465。







   (2)拆卸方法。
    ①变速器已拆下。
    ②拆下正时链下部盖板。由于螺纹过长,驱动链有损坏的危险。

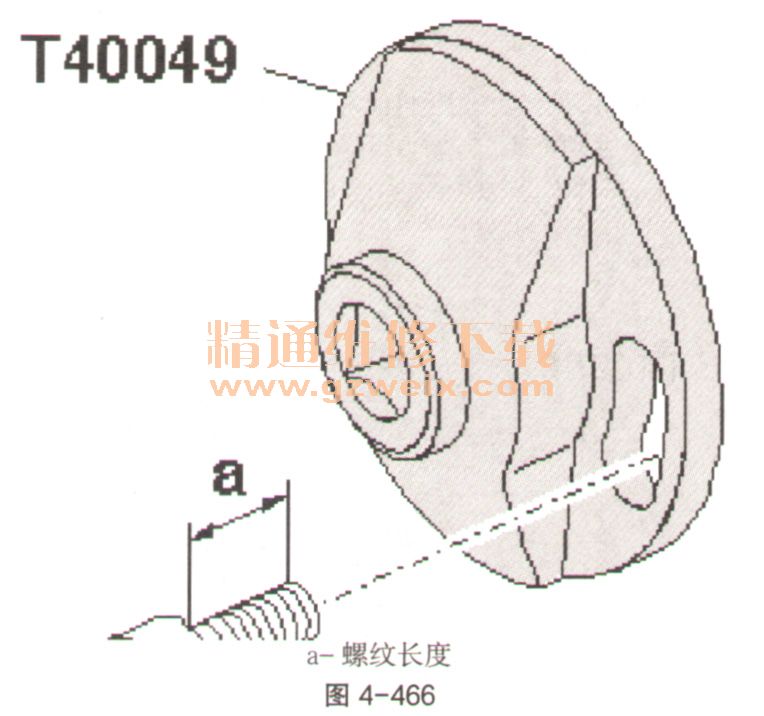

    ③拧上扳手T40049时只允许使用最长为22mm的螺栓,如图4-466。

    ④如果只有更长的螺栓可供使用,则尽量垫上螺栓头,使剩余的螺纹长仍为22mm。

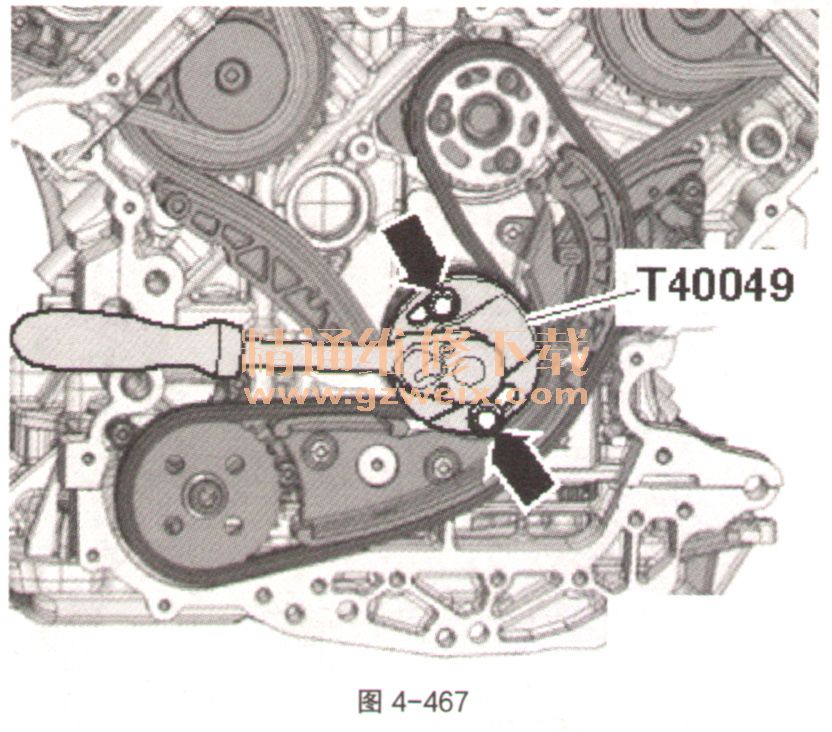

    ⑤将扳手T40049用2个螺栓(如图4-467中箭头)安装在曲轴后部。

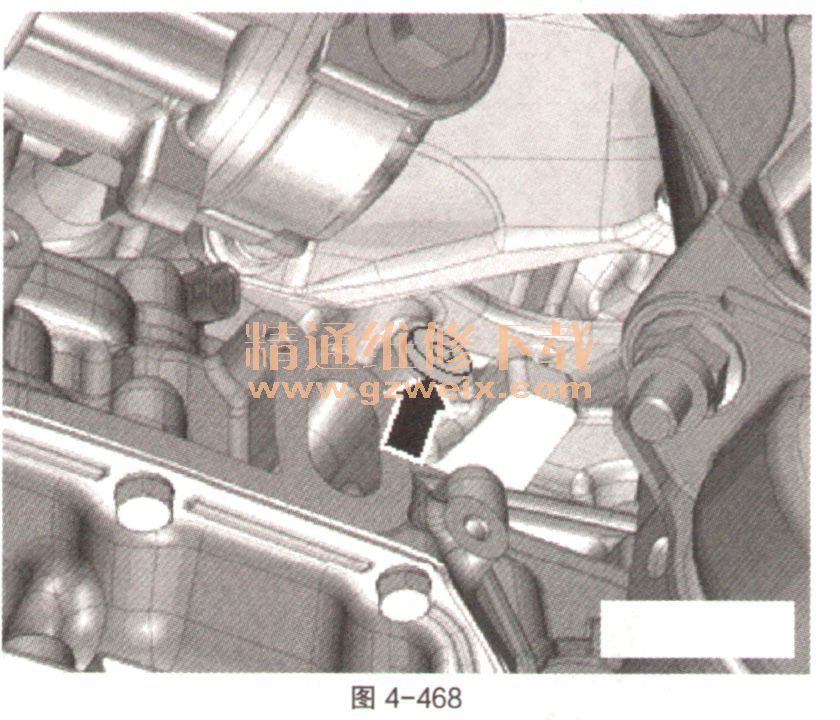

    ⑥将用于曲轴“上止点”标记的螺旋塞(如图4-468中箭头)从汽缸体中拧出。

    ⑦将曲轴沿发动机转动方向拧到“上止点”。

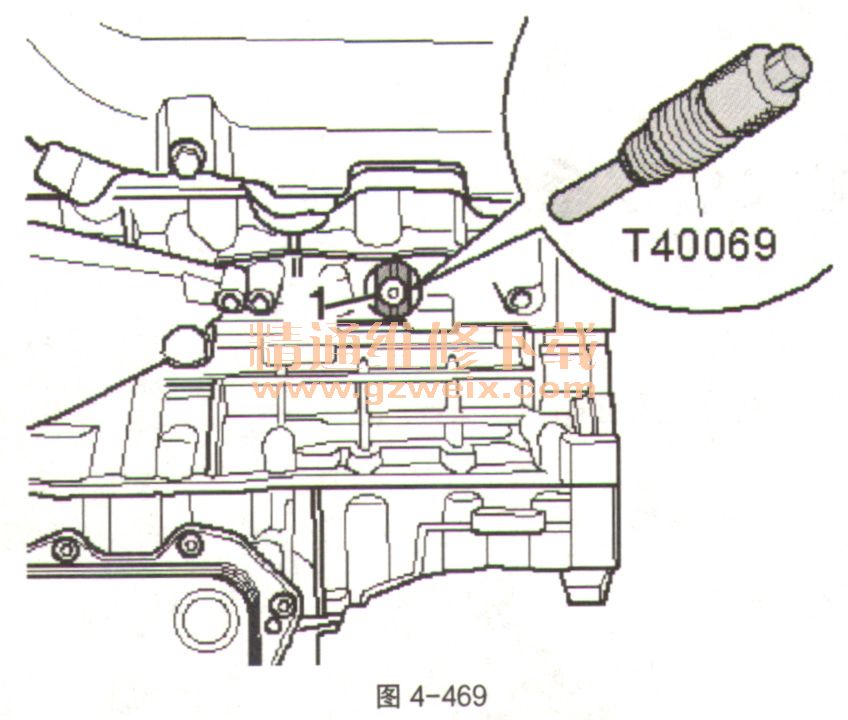

    ⑧将固定螺栓T40069用20N·m的力矩拧入孔中,必要时稍微来回转动曲轴(如图4-469中1)、以便完全对准螺栓。

    ⑨沿箭头方向按压链条张紧器的滑轨并用定位销T40071卡住链条张紧器。对于用过的驱动链,转动方向相反时有损坏的危险。为重新安装驱动链,用彩色箭头标记记下转动方向。不得通过冲窝、刻槽等对驱动链做标记。旋出螺栓(如图4-470中3)并取下平衡轴链轮。旋出螺栓(如图4-470中1和2)并取下链条张紧器及链子。

(3)安装方法。
    ①拧紧力矩。

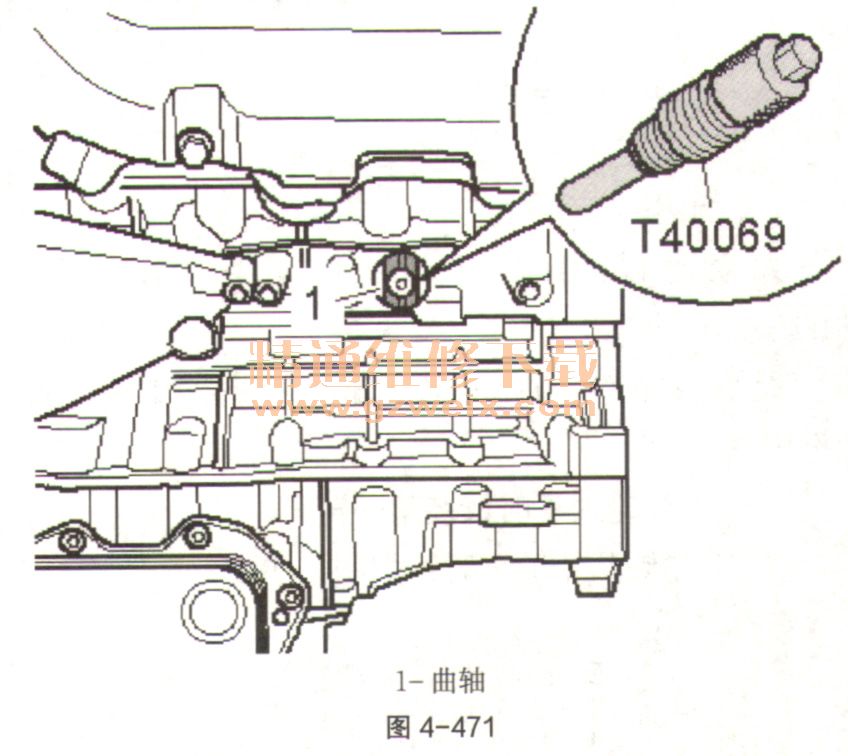

    ②将曲轴(如图4-471中1)用固定螺栓T40069固定在“上止点”位置。

    ③安装链条张紧器及链条和平衡轴链轮。
    ④用固定销T40116将平衡轴卡在“上止点”位置。平衡轴链轮中的长孔必须相对于平衡轴螺纹孔处于中间位置。必要时将链条移动一个齿。拧紧链条张紧器螺栓。拧入链轮螺栓(如图4-472中1),不要拧紧。链轮必须在平衡轴上还能转动并且不得翻转。松开链条张紧器时去除定位销T40071。用螺丝刀按压链条张紧器的滑轨(如图4-472中箭头),并同时拧紧链轮螺栓(如图4-472中1)

    ⑤从平衡轴中拔出固定销T40116。
    ⑥其他安装以相反顺序进行,安装过程中请注意以下事项。
    a.安装正时链下部盖板。
    b.安装作为曲轴“上止点”标记的螺旋塞。
