2013~2015年奥迪A4L 50TFSI(3.0T CHMB)发动机正时校对方法
来源:本站整理  作者:佚名  2018-07-10 09:46:41



    13用适配接头T40058和弯曲的环形扳手沿发动机转动方向(如图4-425中箭头)将曲轴转动到“上止点”。

    14凸轮轴里的螺纹孔(4-426中箭头)必须指向上面。

    15将凸轮轴固定装置T40133安装到2个汽缸盖上(如图4-427中箭头),并用25N-m的力矩拧紧。

    16将曲轴“上止点”标记螺旋塞(如图4-428中箭头)从汽缸体中拧出。

    17将固定螺栓T40069用20N-m的力矩拧入孔中,必要时稍微来回转动曲轴(如图4-429中1),以便完全对准螺栓。

    18凸轮轴正时链链条张紧器通过机油减震,只能缓慢均匀地用力压紧。用一把螺丝刀(如图4-430中1)向内按压左侧凸轮轴正时链链条张紧器的滑轨到极限位置,用定位销T40071卡住链条张紧器。

    19用一把螺丝刀(如图4-431中1)向内按压右侧凸轮轴正时链链条张紧器的滑轨到极限位置,用定位销T40071卡住链条张紧器。

    20凸轮轴有损坏的危险。松开凸轮轴调节器或凸轮轴链轮螺栓时,绝不允许将凸轮轴固定装置T40133用作固定支架。

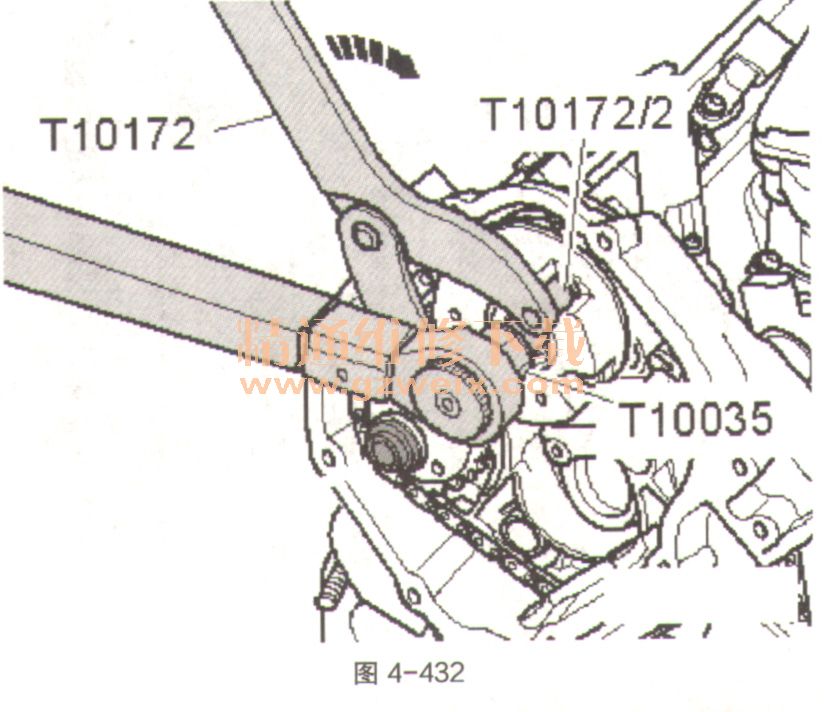

    21为了固定相关凸轮轴调节器,安装固定支架T10172与销子T10172/2并用工具头T10035松开螺栓,如图4-432。

    22固定相关凸轮轴链轮时,安装双孔螺母扳手3212并用工具头T10035松开螺栓,如图4-433。
