23用颜色标记凸轮轴调节器和凸轮轴链轮的安装位置,以便重新安装。发动机有损坏的危险。为了避免小零件通过正时链箱开口意外落人发动机内,请用干净的抹布遮住开口。

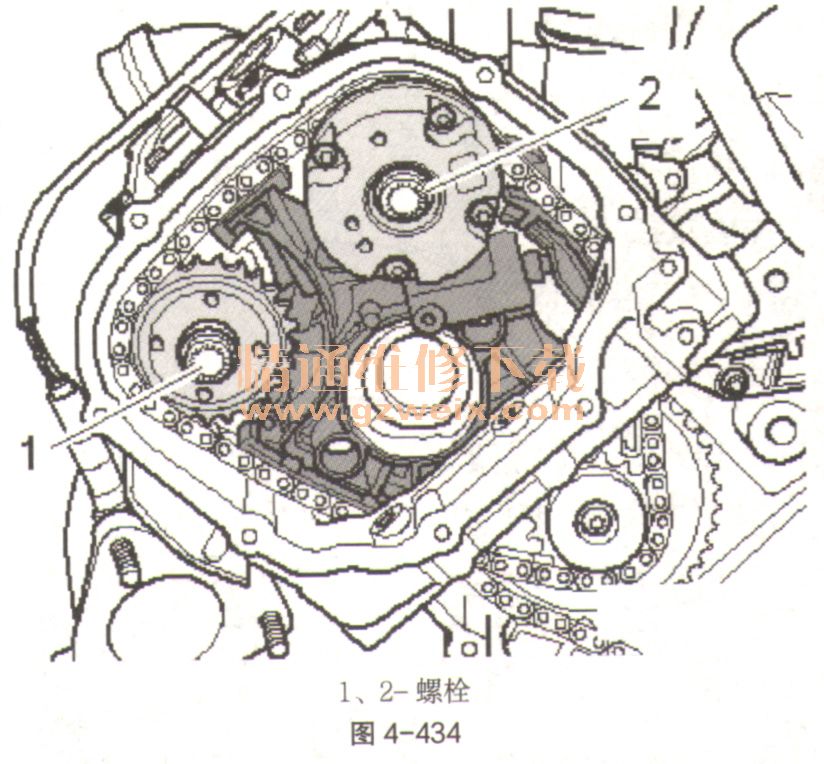

24拧出左侧汽缸盖上的螺栓(如图4-434中1和2),取下凸轮轴调节器和凸轮轴链轮。
25用颜色标记凸轮轴调节器和凸轮轴链轮的安装位置,以便重新安装。
26拧出右侧汽汽缸盖上的螺栓(如图4-435中1和2),取下凸轮轴调节器和凸轮轴链轮。
(3)安装方法。

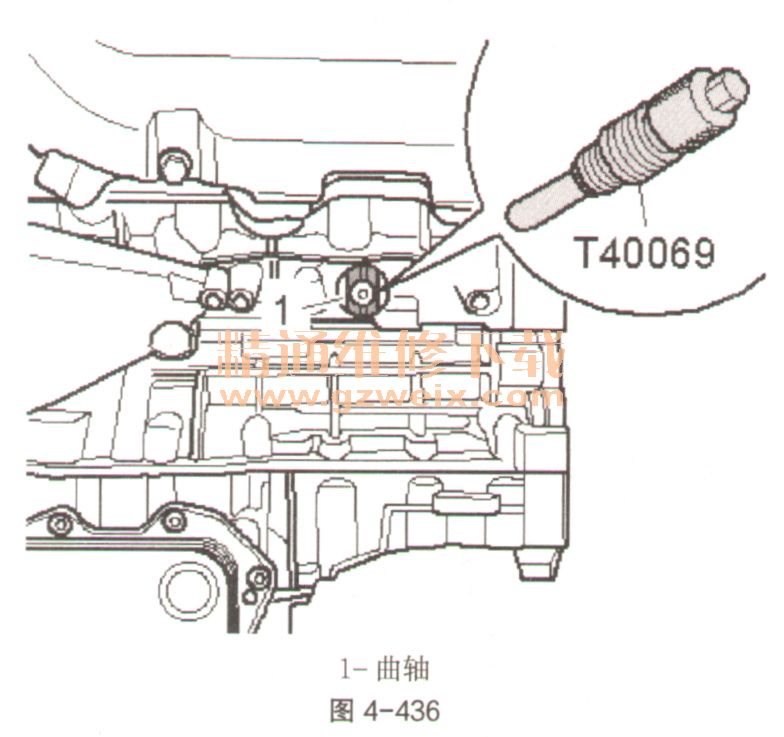

①拧紧力矩。更新拧紧时需要继续旋转一个角度的螺栓。气门和活塞头有损坏的危险。在旋转凸轮轴时,活塞不允许停在“上止点”。控制机构驱动链已安装。将曲轴(如图4-436中1)用固定螺栓T40069固定在“上止点”位置。
(2)2个汽缸盖的凸轮轴已用凸轮轴固定装置T40133固定在“上止点”位置(如图4-437中箭头)。
③有损坏发动机的危险。按照拆卸时所做标记重新安装凸轮轴链轮。在安装凸轮轴链轮时要注意,凸轮轴链轮上的销轴要卡入凸轮轴上的孔中(如图4-438中箭头)。
④将凸轮轴链轮在凸轮轴上逆时针转至极限位置(如图4-439中箭头)。

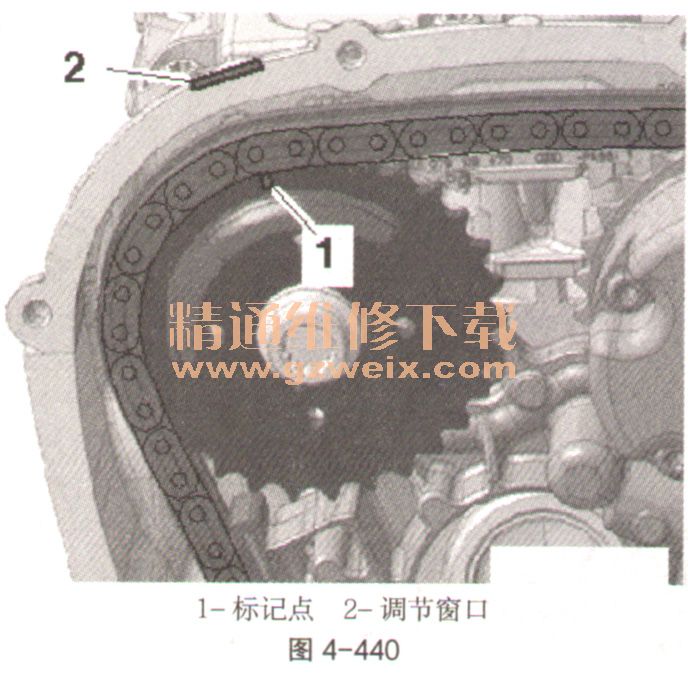

⑤标记点(如图4-440中1)必须正对调节窗口(如图4-440中2)。
