（三）拆卸和安装凸轮轴正时链
   （1）拆卸方法。
    ①变速器已拆下。
    ②拆下正时链下部盖板。
    ③拆卸汽缸盖罩，左侧。
    ④将相关凸轮轴正时链从凸轮轴上取下。对于用过的凸轮轴正时链，转动方向相反时有损坏的危险。为了便于重新安装左侧和右侧凸轮轴正时链，用彩色箭头标记记下转动方向。不得通过冲窝、刻槽等对凸轮轴正时链做标记。

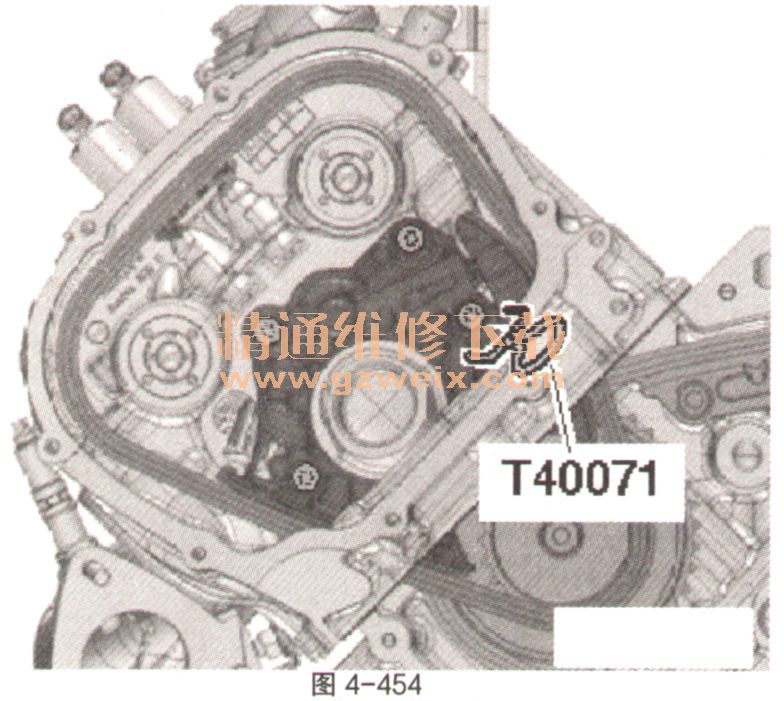

    ⑤拆除定位销T40071，并取下左侧凸轮轴正时链，如图4-454。

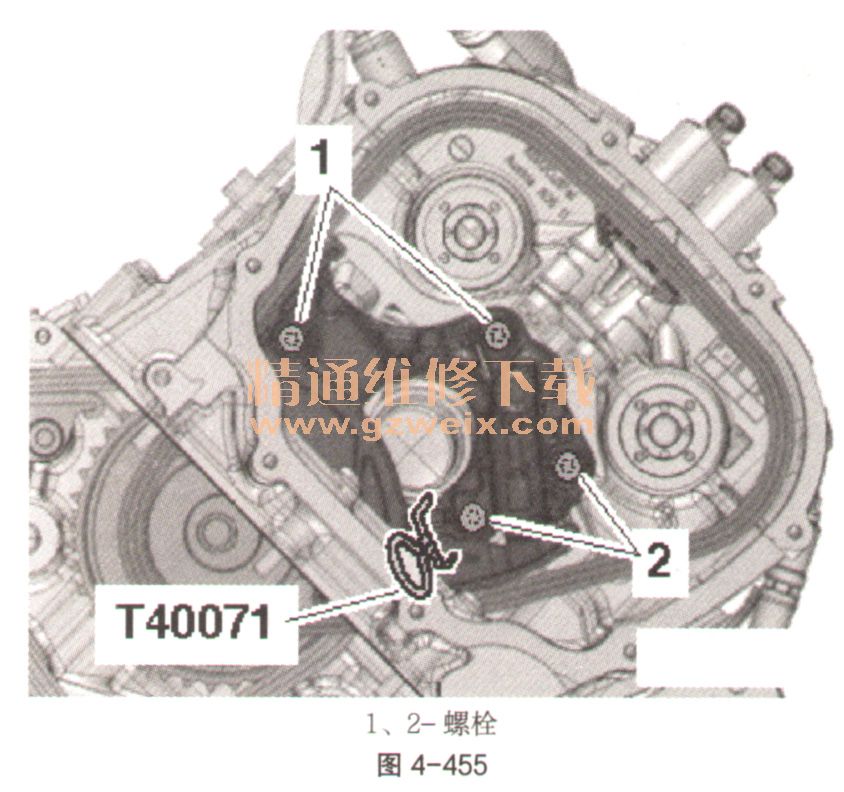

    ⑥旋出螺栓（图4-455中1和2），并取下右侧链条张紧器。

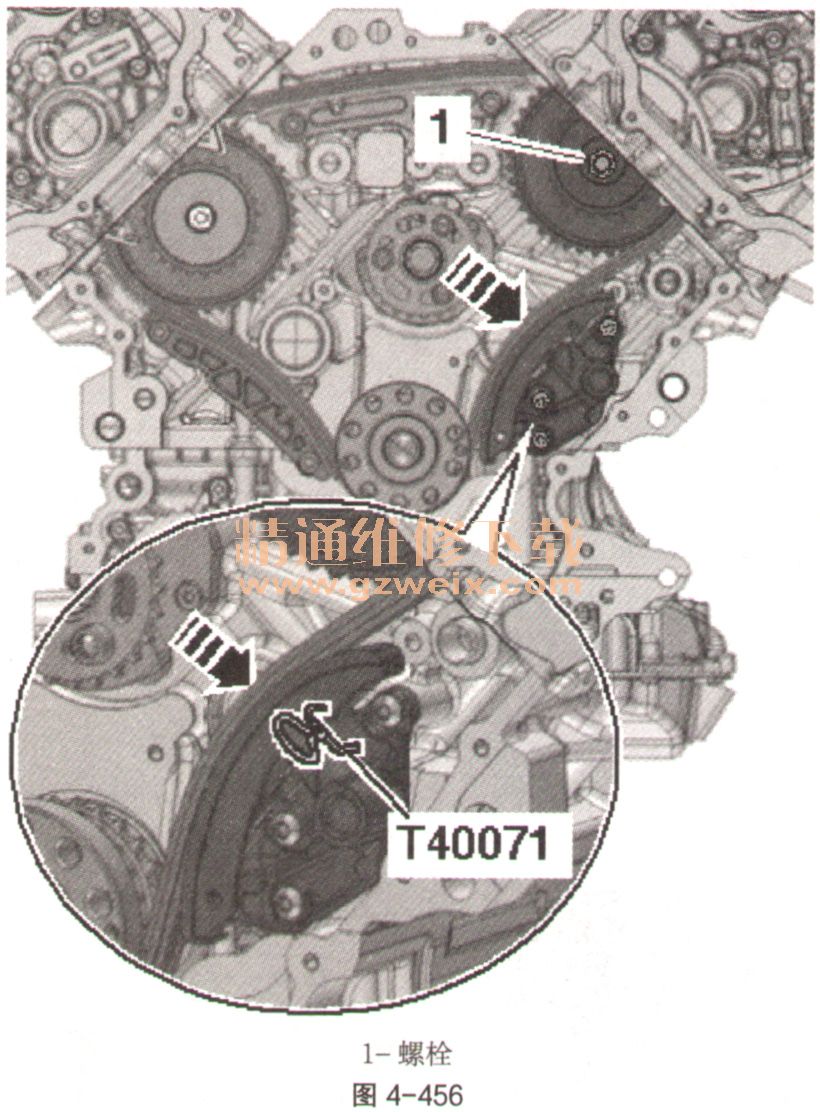

    ⑦沿箭头方向按压正时机构驱动链张紧器的滑轨，并用定位销T40071卡住链条张紧器。拧出驱动链轮螺栓，如图4-456中1。

    ⑧拔下驱动链轮与轴承螺栓，将右侧凸轮轴正时链向上取出。
   （2）安装方法。
    ①拧紧力矩。如果张紧件已被从链条张紧器中取出，那么请注意安装位置：壳体底部的孔指向链条张紧器，活塞指向张紧轨道。更新拧紧时需要继续旋转一个角度的螺栓。气门和活塞头有损坏的危险。在旋转凸轮轴时，活塞不允许停在“上止点”。
    ②将左侧凸轮轴正日很澈到拆卸时记下的标记上。
    ③向下按压左侧凸轮轴正时链张紧器的滑轨，并用定位销T40071卡住链条张紧器。
    ④将凸轮轴正时链向上引至汽缸盖。此时注意拆卸时做的标记。
    ⑤安装驱动链轮。
    ⑥拧紧驱动链轮的轴承销螺栓。
    ⑦拆除定位销T40071。
    ⑧在右侧汽缸盖上安装链条张紧器，并放上凸轮轴正时链。
    ⑨拧紧螺栓。
    ⑩其他安装以相反顺序进行，安装过程中请注意以下事项。
    a．将凸轮轴正时链放到凸轮轴上。
    b．安装正时链下部盖板。
