2．正时链单元安装步骤
1）安装2号链条张紧器总成。
①用2个螺栓安装链条张紧器。
拧紧力矩：10N·m。

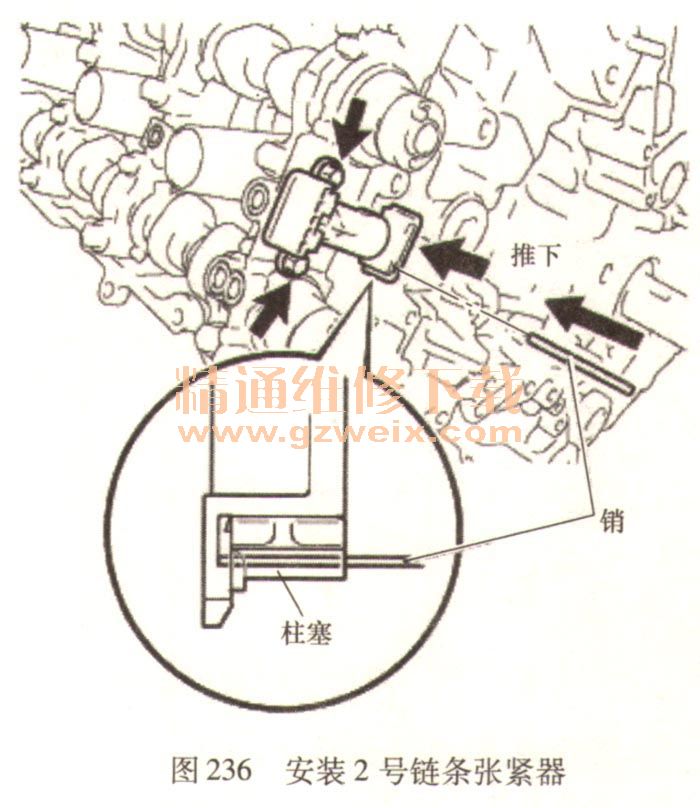

②拉起2号链条张紧器时，将φ1. 0mm的销插入孔中以将其固定，见图236。
2）安装链条分总成（列2）。
①如237所示，将1号链条的橙色标记板和凸轮轴正时齿轮的正时标记对准，并将链条连接到齿轮上。

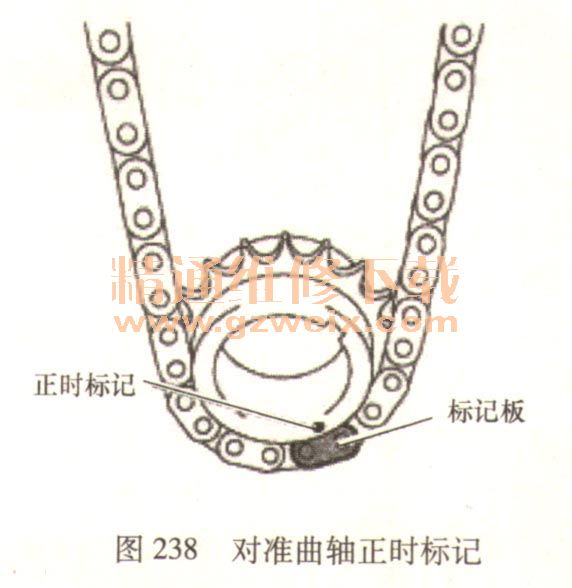

②如238所示，将1号链条的橙色标记板和曲轴正时齿轮的正时标记对准，并将链条连接到齿轮上。
③如239所示，将2号链条标记板（黄色）和凸轮轴正时齿轮总成、排气凸轮轴正时齿轮总成的正时标记对准，并将2号链条连接到齿轮上。
将曲轴正时齿轮和排气凸轮轴齿轮总成安装到已连接到齿轮的1号和2号链条上。
④将曲轴正时齿轮安装到曲轴上。
⑤对准并连接1号凸轮轴的锁销和凸轮轴正时齿轮总成的销孔。
⑥用2号凸轮轴的六角部位将2号凸轮轴的锁销和排气凸轮轴正时齿轮总成的销孔对准并连接。
⑦从2号链条张紧器上拆下销。
3）安装1号链条振动阻尼器（列2）。

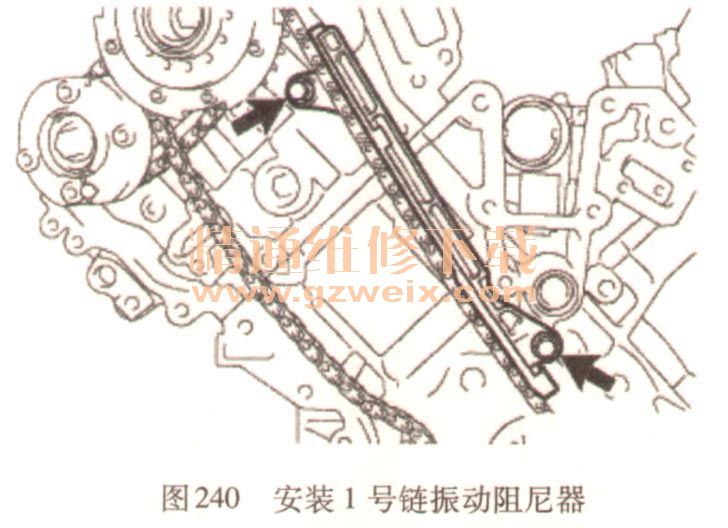

用2个螺栓安装振动阻尼器，见图240。
拧紧力矩：21N·m。
4）安装链条张紧器导板（列2）。
提示：如果因链条的张力而无法安装链条张紧器导板，则用凸轮轴的六角部位松开链条后再进行安装。
5）安装1号链条张紧器总成（列2）。
①向上移动挡片以释放锁扣，并将柱塞深深推入张紧器。
②向下移动挡片以卡紧锁扣，并将六角扳手插入挡片孔，见图241。
③用2个螺栓安装链条张紧器，见图242。拧紧力矩：10N·m。
