矩：21N · m。
    ②从1号链条张紧器上拆下六角扳手。
    11）紧固凸轮轴正时齿轮总成。
    ①列1：
    a．用扳手固定3号凸轮轴的六角部位。

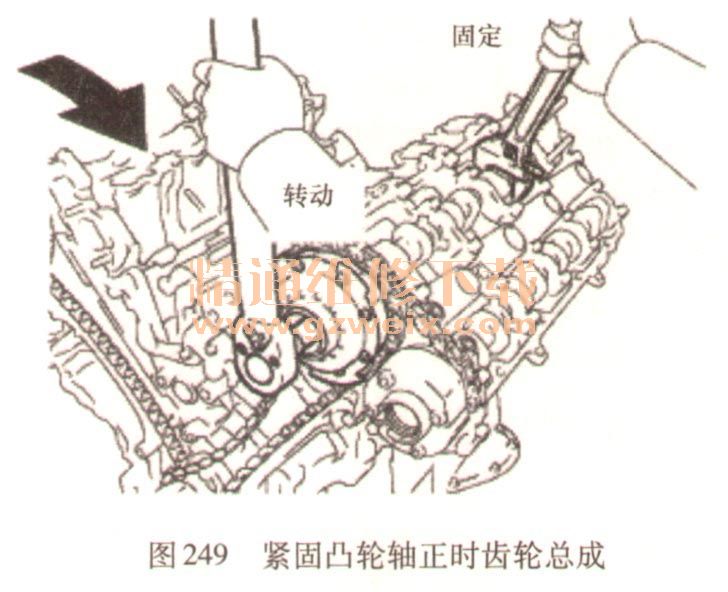

    b．如249所示用12mm六角套筒扳手、1个新螺栓紧固凸轮轴正日巾断轮总成。力矩：79N·m。

    c．用扳手固定4号凸轮轴的六角部位，并用螺栓紧固排气凸轮轴正时齿轮总成，见图250。力矩：100N·m。

    ②列2：
    a．用扳手固定1号凸轮轴的六角部位。
    b．如251所示，用12mm六角套筒扳手、1个新螺栓紧固凸轮轴正时齿轮总成。力矩：79N·m。

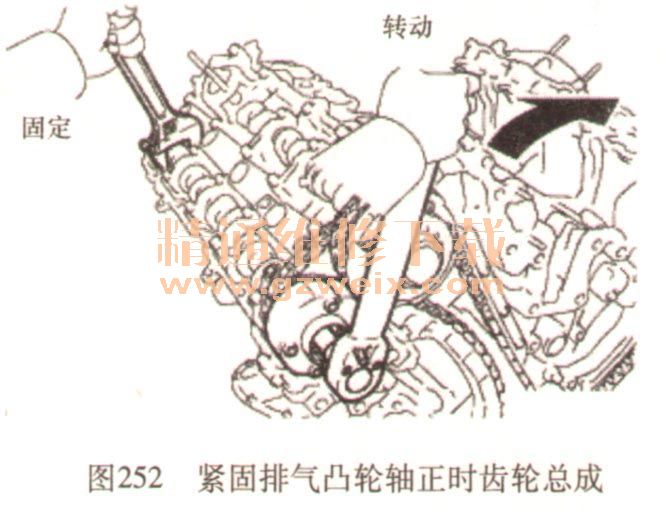

    c．如252所示，用扳手固定2号凸轮轴的六角部位，并用螺栓紧固排气凸轮轴正时齿轮总成。力矩：100N·m。

    12）检查1号气缸是否设置到上止点／压缩。
    ①暂时安装曲轴带轮螺栓。
    ②顺时针旋转曲轴，检查并确认曲轴正时齿轮和凸轮轴正时齿轮上的正时标记如226中所示。
    ③拆下曲轴带轮螺栓。
    13）安装正时链条盖分总成。
