④从链条张紧器上拆下六角扳手。
    6）安装3号链条张紧器总成。
    ①用2个螺栓安装链条张紧器。拧紧力矩：10N·m。
    ②推下2号链条张紧器时，将φ1. 0mm的销插入孔中以将其固定，见图243。

    7）安装链条分总成（列1）。
    ①如244所示，将1号链条的橙色标记板和凸轮轴正时齿轮的正时标记对准，并将链条连接到齿轮上。

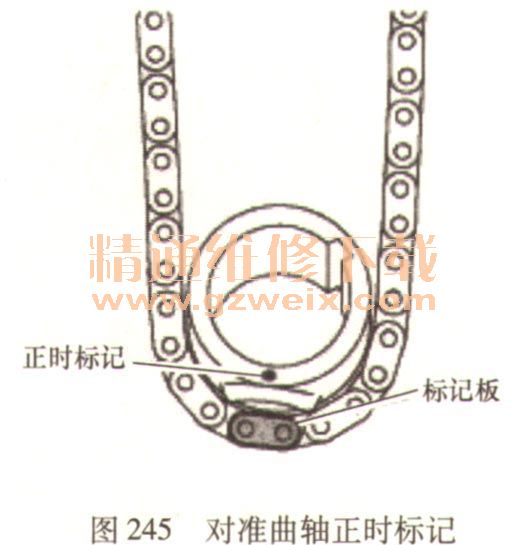

    ②如245所示，将1号链条的橙色标记板和曲轴正时齿轮的正时标记对准，并将链条连接到齿轮上。

    ③如246所示，将2号链条标记板（黄色）和凸轮轴正时齿轮总成、排气凸轮轴正时齿轮总成的正时标记对准，并将2号链条连接到齿轮上。

    提示：将曲轴正时齿轮和排气凸轮轴齿轮总成安装到已连接到齿轮的1号和2号链条上。
    ④将曲轴正时齿轮安装到曲轴上。
    ⑤对准并连接3号凸轮轴的锁销和凸轮轴正时齿轮总成的销孔。
    ⑥用4号凸轮轴的六角部位将4号凸轮轴的锁销和排气凸轮轴正时齿轮总成的销孔对准并连接。
    如果因1号链条的松动而使齿轮正时标记变位，则用凸轮轴的六角部位固定3号凸轮轴直到将1号链条张紧器安装完为止。
    ⑦从2号链条张紧器上拆下销。
    8）安装链条张紧器导板（列1）。
    提示：如果因链条的张力而无法安装链条张紧器导板，则用凸轮轴的六角部位松开链条并安装链条张紧器。
    9）安装1号链条张紧器总成（列1）。
    ①向上移动挡片以释放锁扣，并将柱塞深深推入张紧器。
    ②向下移动挡片以卡紧锁扣，并将六角扳手插入挡片孔，见图241。
    ③用2个螺栓安装新衬垫和链条张紧器，见图247。力矩：10N·m。

    10）安装1号链条振动阻尼器（列1）。

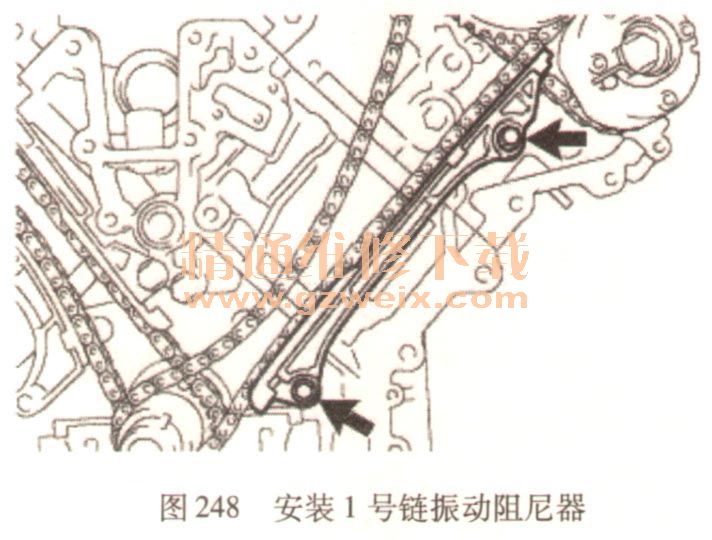

    ①用2个螺栓安装振动阻尼器，见图248。
