2021年凯迪拉克XT6 LSY(2NOT)发动机正时校对方法
来源:汽车维修技师  作者:佚名  2022-09-01 08:07:56

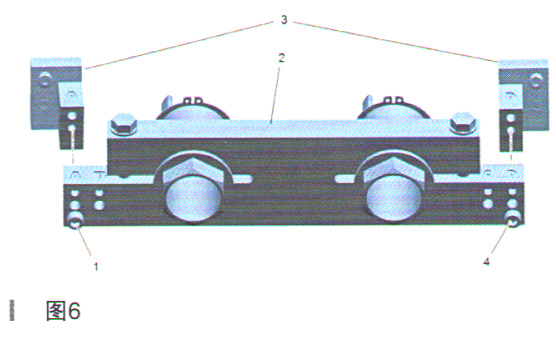

     (12)将EN-52461凸轮相位器扭矩反作用工具(如图6所示中2)安装至2个EN-52461-100适配器凸轮相位器扭矩反作用工具(如图6所示中3)。
     (13)紧固EN-52461凸轮相位器扭矩反作用工具的2个螺栓(如图6所示中1、4)。

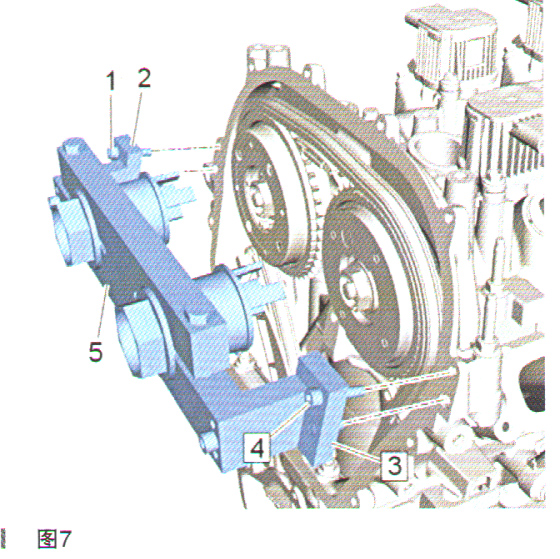

     (14)将EN-52461凸轮相位器扭矩反作用工具(如图7所示中5)连同2个EN-52461-100适配器凸轮相位器扭矩反作用工具(如图7所示中2、3)安装至凸轮轴托架。
     (15)紧固EN-52461-100适配器凸轮相位器扭矩反作用工具的2个螺栓(如图7所示中1、4)。
     (16)将EN-52461-1固定工具(如图8所示中1)安装至凸轮轴链轮内的孔。
     (17)检查并确认EN-52461-1固定工具(如图8所示中1)正确就位在凸轮轴链轮的孔内(如图8所示中2)。
     (18)为保持执行器的张力并松开正时链条。逆时针转动排气侧6N·m,然后紧固螺栓(如图8所示中3),使得刚好能够将EN-52461-1固定工具固定到位。
     ( 19)逆时针转动进气侧6N·m,然后紧固螺栓(如图8所示中4),使得刚好能够将EN-52461-1固定工具固定到位。

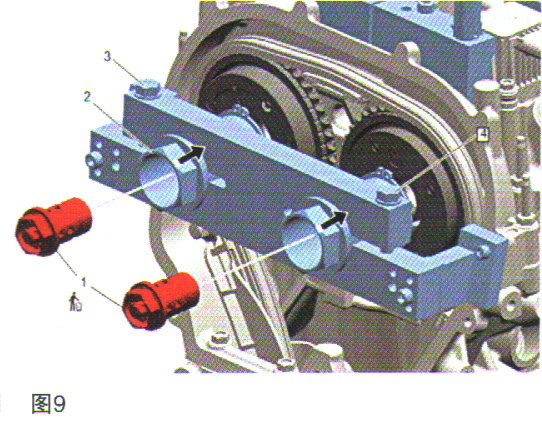

     (20)拆下并报废凸轮轴链轮两个螺栓(如图9所示中1)。

     (21)松开螺栓(如图10所示中3、4)。


上一页  [1] [2] [3] [4] [5] [6]  下一页
