(21)按箭头方向转动杆,锁止EN-52462-A凸轮轴工具(见图5)。
(22)排气凸轮轴链轮螺栓安装新的,用手拧紧。
(23)将EN-52461凸轮相位器扭矩反作用工具安装至2个EN-52461-100适配器凸轮相位器扭矩反作用工具。
(24)紧固EN-52461凸轮相位器扭矩反作用工具的2个螺栓。
(25)将EN-52461凸轮相位器扭矩反作用工具连同2个EN-52461-100适配器凸轮相位器扭矩反作用工具安装至发动机。
(26)在安装凸轮轴链轮螺栓前,用手从EN-52461凸轮相位器扭矩反作用工具下方固定进气凸轮轴链轮并将EN-52461-1固定工具安装至排气凸轮轴链轮内,以将其牢牢固定。
(27)将进气凸轮轴链轮对准链条和壳体上在拆卸时所做的定位标记,以便安装。
(28)在安装凸轮轴链轮螺栓前,用手从EN-52461凸轮相位器扭矩反作用工具下方固定排气凸轮轴链轮并将EN-52461-1固定工具安装至进气凸轮轴链轮内,以将其牢牢固定。
(29)将排气凸轮轴链轮对准链条和壳体上在拆卸时所做的定位标记,以便安装。
(30)在凸轮轴链轮螺栓的背面涂抹发动机机油。
(31)凸轮轴链轮螺栓安装新的,用手拧紧。
(32)检查并确保EN-52461-1固定工具正确就位于凸轮轴链轮的孔内。
(33)逆时针转动EN-52461-1固定工具。
(34)在将EN-52461-1固定工具固定在顺时针位置6N·m时,紧固螺栓,使得刚好能够将EN-52461-1固定工具固定到位。
(35)进气凸轮轴链轮螺栓紧固:
①第一遍:50N·m。
②最后一遍:28°,使用EN-45059角度测量仪。
(36)检查并确保EN-52461-1固定工具正确就位在排气凸轮轴链轮的孔内。
(37)紧固EN-52461-1固定工具。逆时针转动EN-52461-1固定工具。
(38)将EN-52461-1固定工具固定在逆时针位置6N·m时,紧固螺栓,使得刚好能够将EN-52461-1固定工具固定到位。
(39)排气凸轮轴链轮螺栓紧固:
①第一遍:50N·m。
②最后一遍:28°,使用EN-45059角度测量仪。

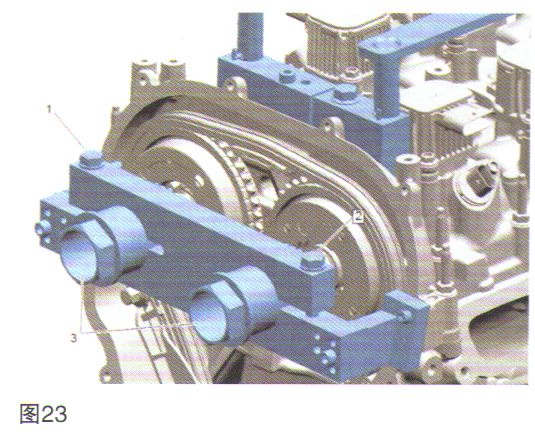

(40)松开螺栓(如图23所示中1、2)。
(41)将2个EN-52461-1固定工具(如图23所示中3)滑出凸轮轴链轮。
(42)松开EN-52461-100适配器凸轮相位器扭矩反作用工具的2个螺栓。
(43)将EN-52461凸轮相位器扭矩反作用工具连同2个EN-52461-100适配器凸轮相位器扭矩反作用工具从发动机上拆下。
(44)拆下EN-52462-A凸轮轴工具。
(45)松开连接至凸轮轴盖的螺栓。
(46)紧固正时链条导板螺栓。拧紧力矩15N·m。
(47)拆下EN-955-10-A锁销。
(48)清洁并在螺塞上涂抹密封剂。
(49)安装并紧固凸轮轴盖孔塞。拧紧力矩20N·m。
(50)安装并紧固凸轮轴托架螺栓M8。拧紧力矩36N·m。
