观察VANOS的数据流，怠速下，VANOS数据流无异常。

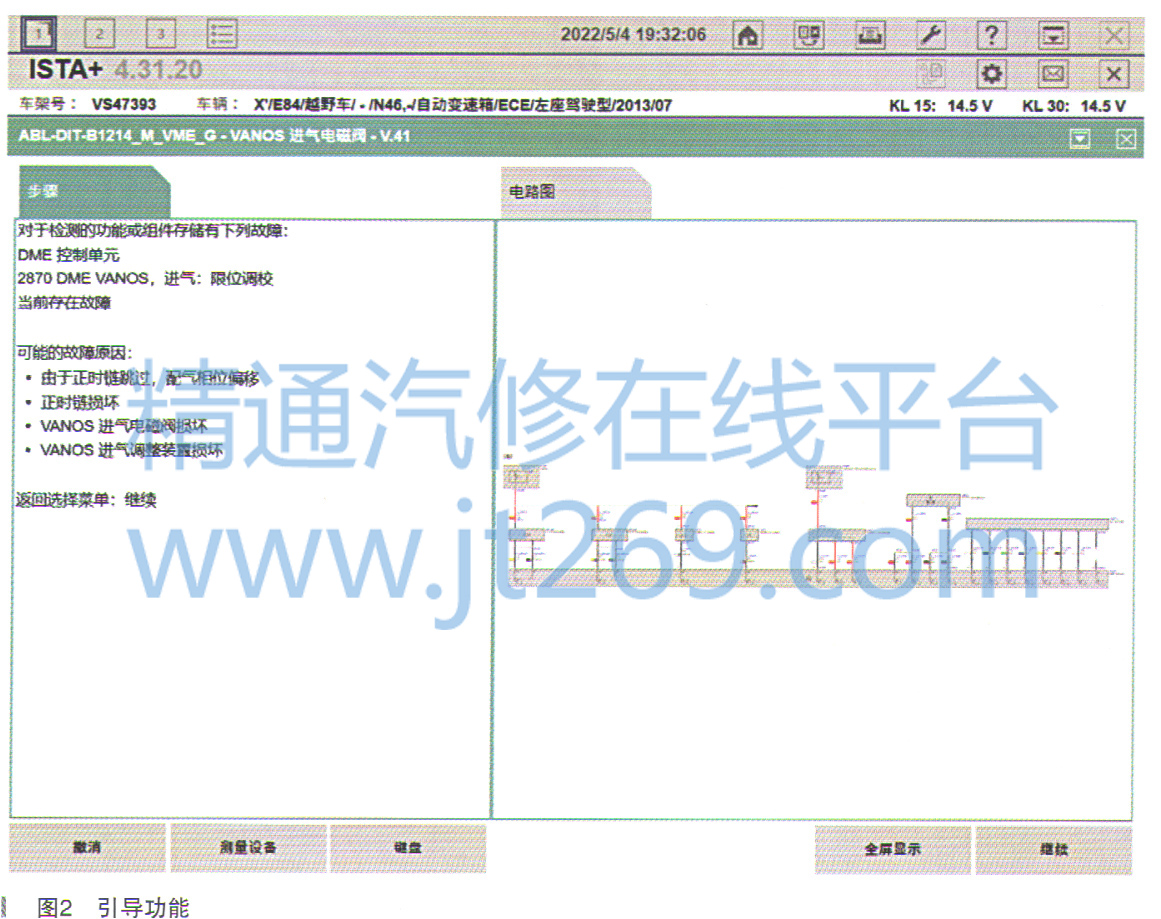

    首先使用引导功能，如图2所示。

    可能的故障原因：

    ·配气相位不对

    ·正时链条损坏

    ·VANOS进气电磁阀损坏

    ·VANOS调节装置损坏

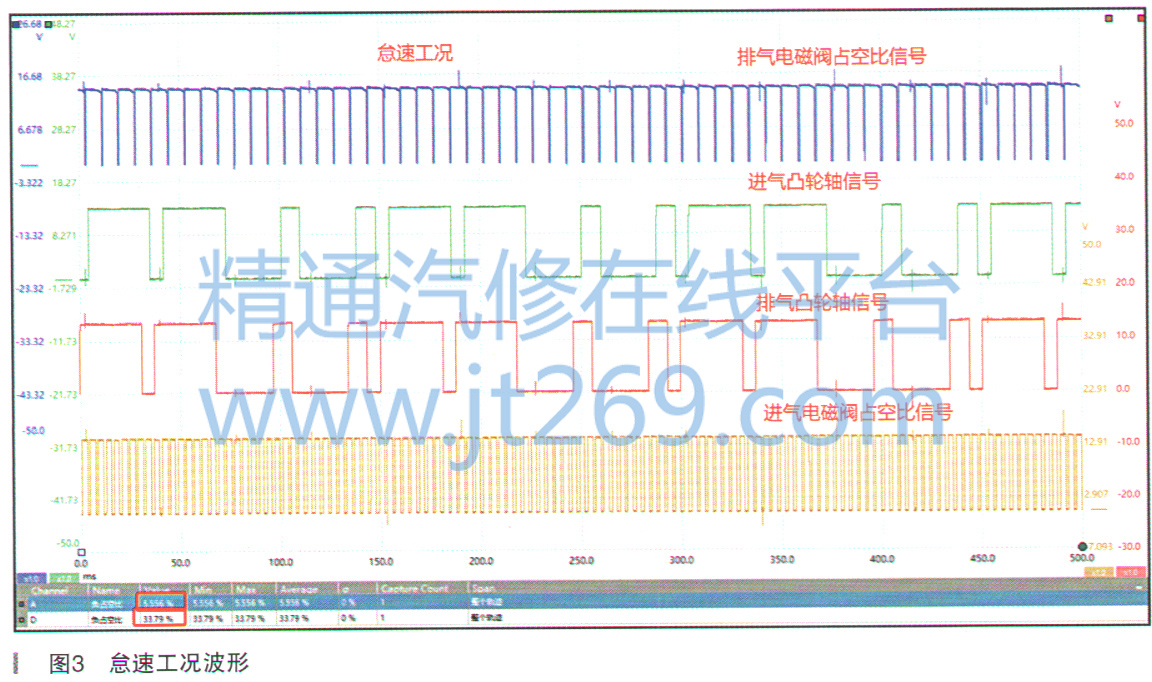

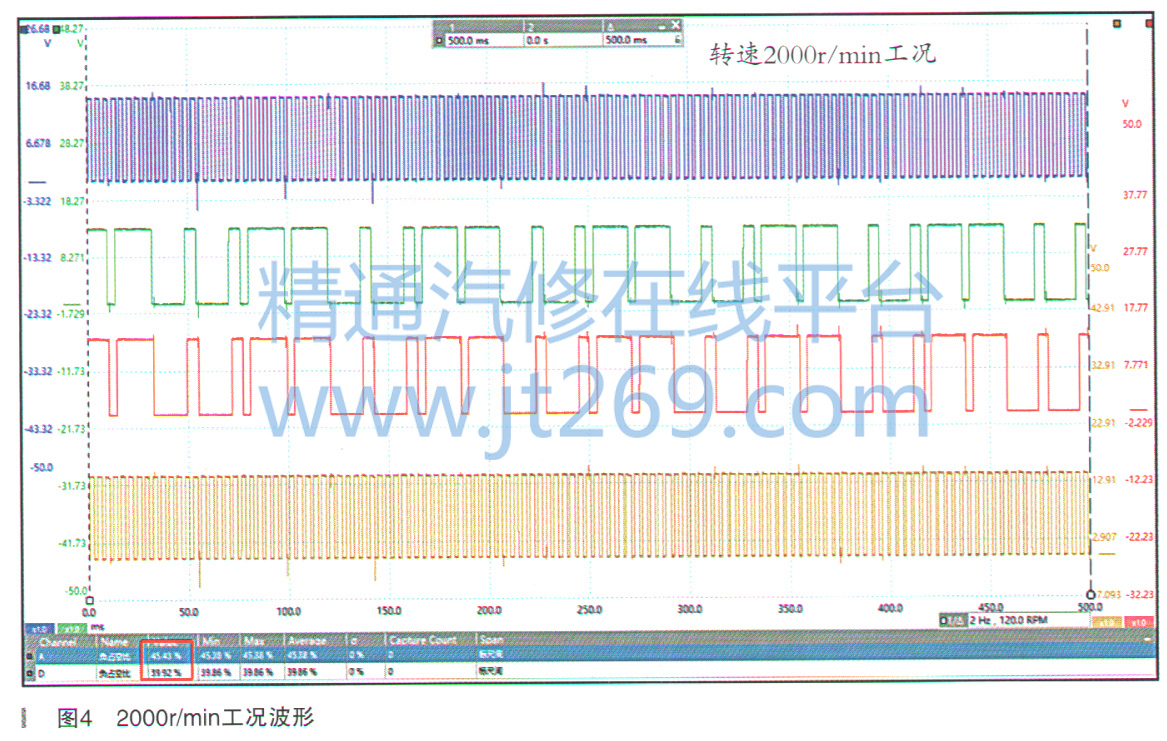

    首先了解下VANOS工作的基本情况。在怠速工况下，进气VANOS就开始调节，让进气门提前开启（波形往左移动，调节范围是60°），排气VANOS基本不调节（排气调节范围也是60°，往延迟方向调节，波形往右移动），如图3所示；在2000r/mint.况下VANOS调节波形如图4所示。

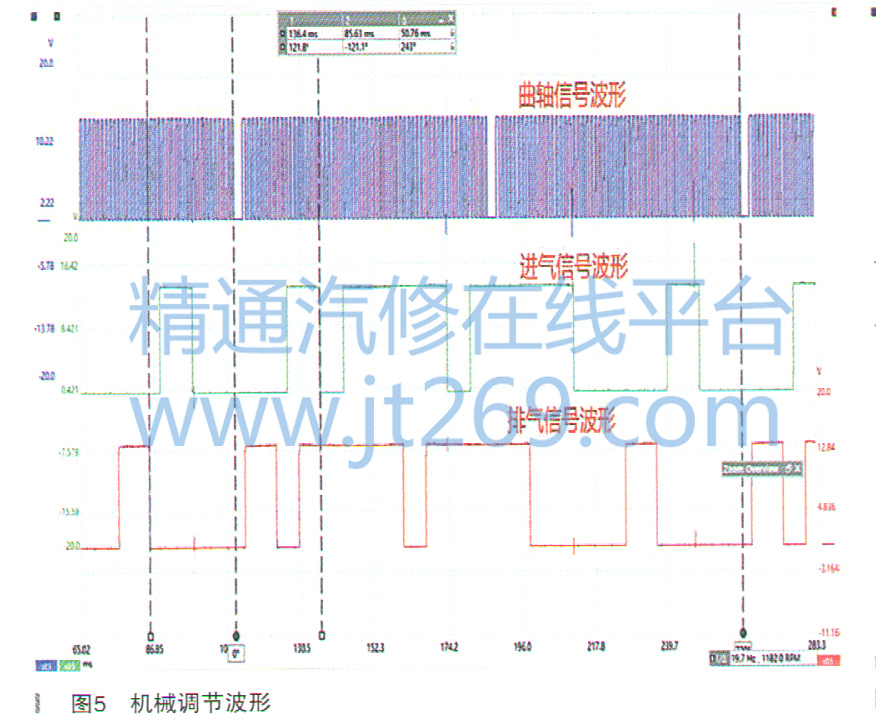

    拔掉进排气VANOS电磁阀，就是机械正时的波形，如图5所示。进排气相对于曲轴的角度都为120°与数据流一致。
