潍柴WD615(国III )EGR发动机的结构
来源:本站整理  作者:佚名  2013-06-22 14:24:28

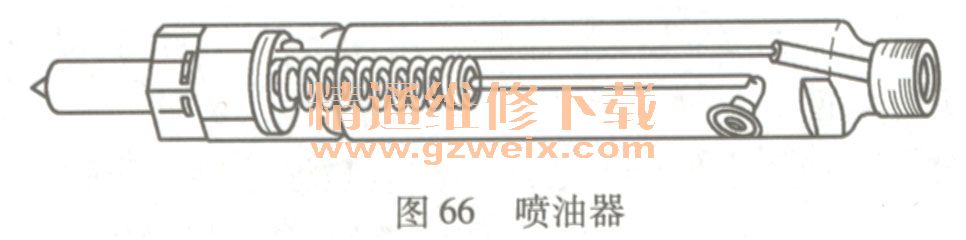

  (3)喷油器总成采用P型多孔喷油器,开启压力为33 MPa,喷油器安装方式为压板式,顶部为溢油管接头,侧面为进油管接头,结构如图66所示。当喷油泵产生的燃油经高压油管进入喷油器时,燃油压力低于开启压力时,喷油器靠调压弹簧力,使喷油嘴偶件针阀和针阀体座面密封不喷油,当燃油压力高于开启压力时(33 MPa),高压油推动针阀向上运动使喷油嘴开启,燃油从喷孔成雾状喷出。燃油压力低于开启压力时,针阀在调压弹簧作用下迅速落下关闭座面停止喷射,从而完成向发动机气缸供油的工作过程。

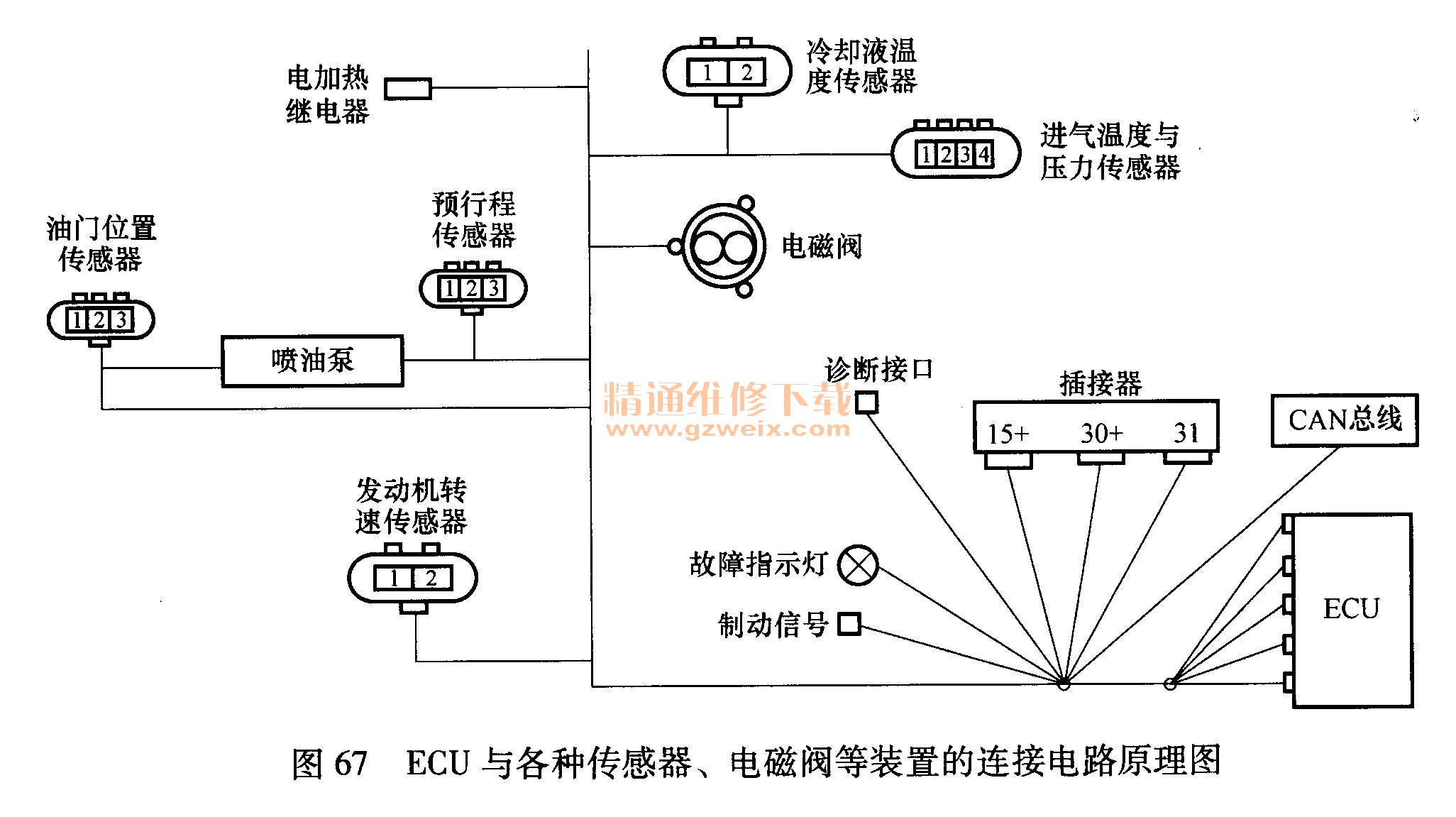

    EGR发动机的电控系统包括电源、ECU、线束、各种传感器、H泵上的步进电动机、控制EGR阀的电磁阀等装置,ECU与各种传感器、电磁阀等装置的连接电路原理如图67所示。

      1.电源
    电源由蓄电池、发电机、电源总开关、钥匙开关、熔丝、继电器等组成。
      2. ECU
    ECU就是发动机电子控制单元,是发动机电控系统的核心,所有控制都是通过ECU实现的。
    ECU根据发动机转速传感器、冷却液温度传感器、进气温度与压力传感器、油门位置传感器、机油压力传感器和预行程传感器的信号计算出一个最佳的数值,ECU再控制电磁阀适时地打开,并且通过控制气缸将EGR阀门打开和关闭,排气中的少部分废气经过EGR阀进入进气系统,与混合气混合后进入气缸参与燃烧;此外,ECU还控制喷油泵的步进电动机,步进电动机通过带动蜗轮与蜗杆,来调节喷油泵的预行程,从而控制发动机喷油泵的泵端压力和喷油提前角,以适应发动机的不同工况,从而达到国IR的排放标准。
    3.传感器
    安装在发动机上的传感器有发动机转速传感器、冷却液温度传感器、进气温度与压力传感器、油门位置传感器、机油压力传感器和预行程传感器,其安装位置如图68所示。

    1)发动机转速传感器:安装在飞轮壳的右上角。
    2)冷却液温度传感器:安装在发动机顶部,节温器旁。
    3)进气温度与压力传感器:安装在发动机进气歧管的前端。
    4)油门位置传感器:安装在H泵后端的油门拉杆旁。
    5)机油压力传感器:安装在发动机缸体的主油道上。
    6)预行程传感器:安装在喷油泵的步进电动机上。
    发动机转速传感器是用来测量发动机转速的;冷却液温度传感器是用来测量发动机冷却液温度的;进气温度与压力传感器是用来测量进气温度和压力的;油门位置传感器是用来测量油门拉杆位置的,从而得到发动机负荷的大小;机油压力传感器是用来测量机油压力高低的;预行程传感器是用来测量喷油泵预行程的,作为ECU控制步进电动机的反馈信号传送给ECU
