十三、车速传感器
    1．位置（外观）
    车速传感器安装在变速器后部。
    2．作用
    检测车速，提供给发动机ECM，失效则触发发动机最大转速保护，失去巡航、减档保护和道路车速调速功能。
    3．电路及端子

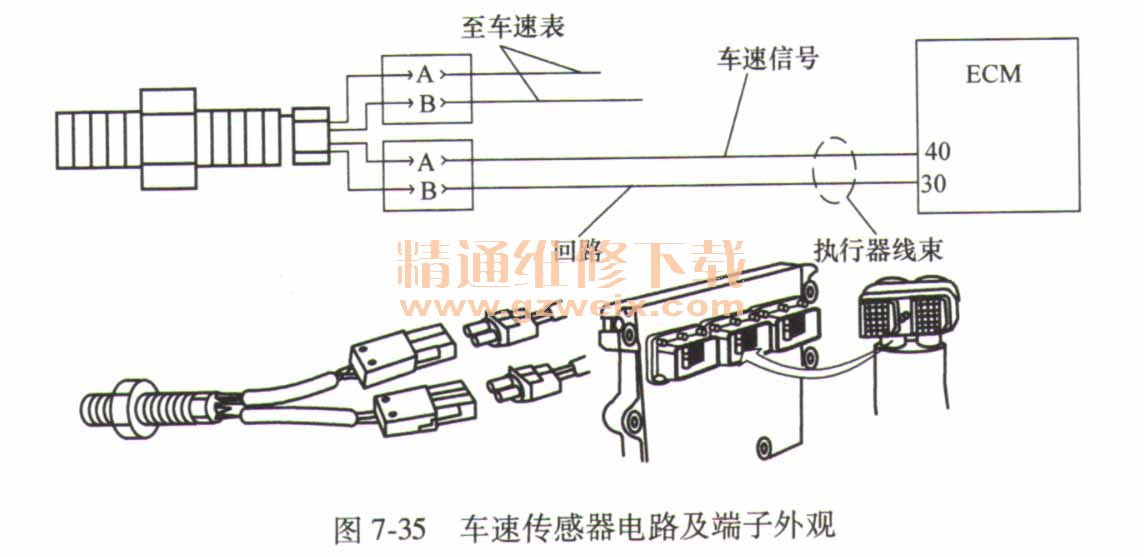

    电路及端子外观如图7-35所示。

    4．检测
    （1）外观检查检测步骤如下。
    第1步：关闭点火开关。
    第2步：拔下传感器线束连接端子。
    第3步：目视检查插接器壳体是否有损坏。
    第4步：目视检查触针内是否有灰尘、碎屑或潮气。
    第5步：目视检查触针是否弯曲、断裂、缩进或伸出。
    第6步：拆下传感器，检查永久磁铁部位是否吸附有铁屑。
    （2）气隙检查
    1）检测步骤如下。
    第1步：关闭点火开关。
    第2步：拔下传感器线束连接端子。
    第3步：使用塞尺检查气隙，测量信号轮不同位置，找出最大、最小值。
    2）标准值：传感器与信号轮的标准间隙一般为0.8～1. 5mm，且气隙最大、最小值相差不宜过大。
    （3）检测传感器电阻值
    1）检测步骤如下。
    第1步：关闭点火开关。
    第2步：拔下传感器插头。
    第3步：用万用表检查传感器侧A、B端子间电阻值。
     2）标准值：750～1500Ω。
（4）检测信号电压
    1）检测步骤如下。
    第1步：关闭点火开关。
    第2步：拔下车速传感器插头。
    第3步：点火开关ON，尝试起动发动机。
    第4步：用万用表检查传感器侧端子A、B间电压值。
    2）标准值：应有电压脉冲信号输出。
（5）相关故障码
    1）故障码241。
    原因：检测不到车速信号。
   结果：故障灯黄色，触发发动机最大转速保护，失去巡航、减档保护和道路车速调速功能。
   2）故障码242。
    原因：检测到无效或错误的车速信号。
    结果：故障灯黄色，触发发动机最大转速保护，失去巡航、减档保护和道路车速调速功能。
（6）拧紧力矩值 47N·m。
    5．故障
    熄火，同时不能起动。
