一、发动机位置传感器
1.位置(外观)
发动机位置传感器位于发动机前罩上,驱动附件上方,靠近空气压缩机,如图7-20所示。
2.作用
发动机位置传感器检测曲轴位置和发动机转速,并提供给发动机ECM,作为控制喷油起点和喷油量的主控信号。
3.结构
电磁感应式传感器,有部分发动机采用磁阻式。
4.原理
电磁感应式传感器。
5.电路及端子

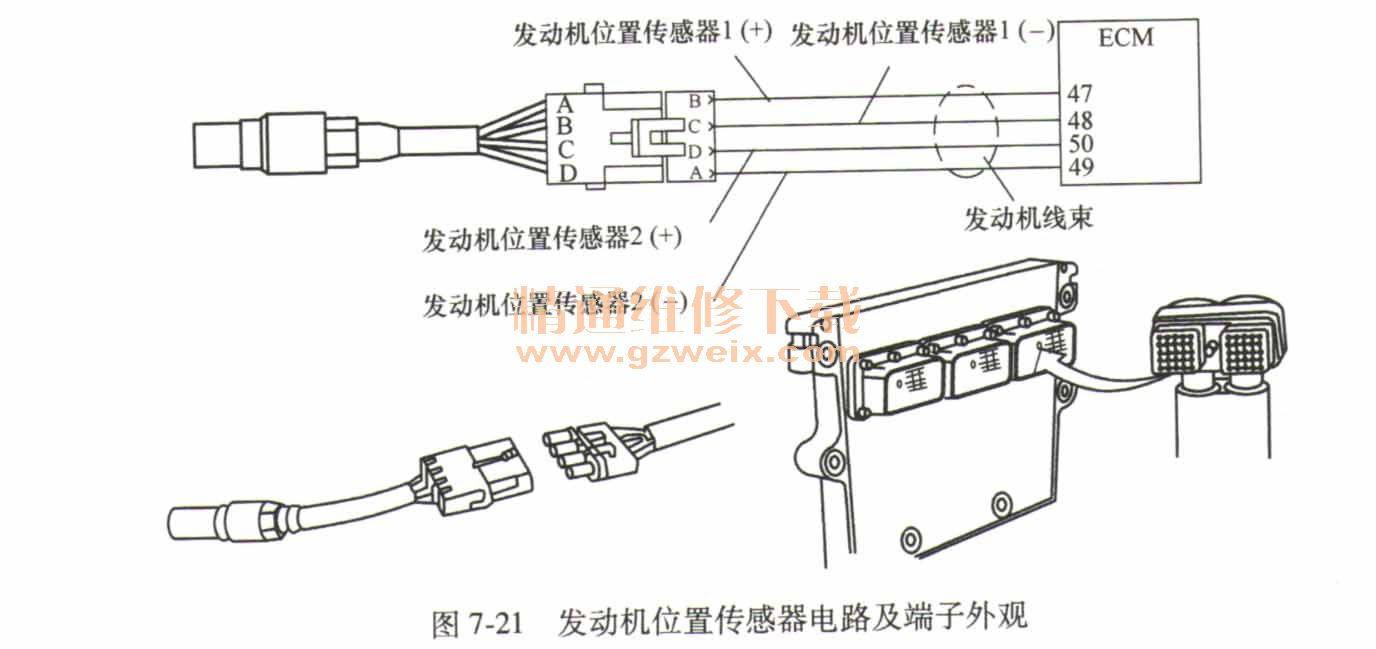

电路及端子外观如图7-21所示。
6.检测
(1)外观检查检测步骤如下。
第1步:关闭点火开关。
第2步:拔下传感器线束连接端子。
第3步:目视检查插接器壳体是否有损坏。
第4步:目视检查触针内是否有灰尘、碎屑或潮气。
第5步:目视检查触针是否弯曲、断裂、缩进或伸出。
第6步:拆下传感器检查永久磁铁部位是否吸附有铁屑。
(2)气隙检查
1)检测步骤如下。
第1步:关闭点火开关。
第2步:拔下传感器线束连接端子。
第3步:使用塞尺检查气隙,测量信号轮不同位置,找出最大、最小值。
2)标准值:传感器与信号轮的标准间隙一般为0.8~1. 5mm,且气隙最大、最小值相差不宜过大。
(3)检测传感器电阻值
1)检测步骤如下。
第1步:关闭点火开关。
第2步:拔下传感器插头。
第3步:用万用表检查线束侧端子AB间、CD间电阻值。
2)标准值:1000~2000Ω。
(4)检测信号电压
1)检测步骤如下。
第1步:关闭点火开关。
第2步:拔下机油压力传感器插头。
第3步:点火开关ON,尝试起动发动机。
第4步:用万用表检查传感器侧端子AB间、CD间电压值。
2)标准值:应有电压脉冲信号输出。
(5)相关故障码
1)故障码115。
原因:在两个发动机位置传感器电路中都检测不到发动机转速信号。
结果:故障灯红色,发动机关闭,且不能起动。
2)故障码121。
原因:在一个发动机位置传感器电路中检测不到发动机转速信号。
结果:故障灯黄色,对性能无影响。
(6)拧紧力矩值 20N·m。
7.故障
熄火,同时不能起动。
