详解康明斯ISLe系列电控系统检修
来源:本站整理  作者:佚名  2015-12-01 15:23:52

    二、机型特点
    该系列机型采用了高压共轨燃油喷射系统。ECM在点火开关接通时向电动燃油泵(位于ECM后面)供电约30s,以确保燃油加注。一旦发动机起动,高压燃油泵中的齿轮泵可以在没有输油泵的帮助下保持供油。该系列机型还具备以下特点。
    1)德国大陆公司双核控制模块:增加了OBD和UDS/ODX功能,处理速度更快,功能更强大,实现负载需求、燃油效率及排放控制之间的最佳平衡。
    2)功能强大的控制系统:控制系统和优化设计的燃油系统、燃烧系统完美配合,确保不同使用环境下最佳燃油经济性和动力性。
    3)康明斯高压共轨燃油系统:重型发动机专用的燃油系统,喷油压力可高达180MPa I大大提高低速性能和燃油经济性。
    4)动力强劲:最大输出转矩达到1700N·m,大大提高发动机动力储备和瞬态响应性能,加速快,爬坡性能好。
    5)出色的冷起动性能:进气预热,即使在-35℃超低温状态下,发动机也能点火成功。

    三、机型参数
    ISLe系列机型基本参数见表8-1。

    四、特性曲线

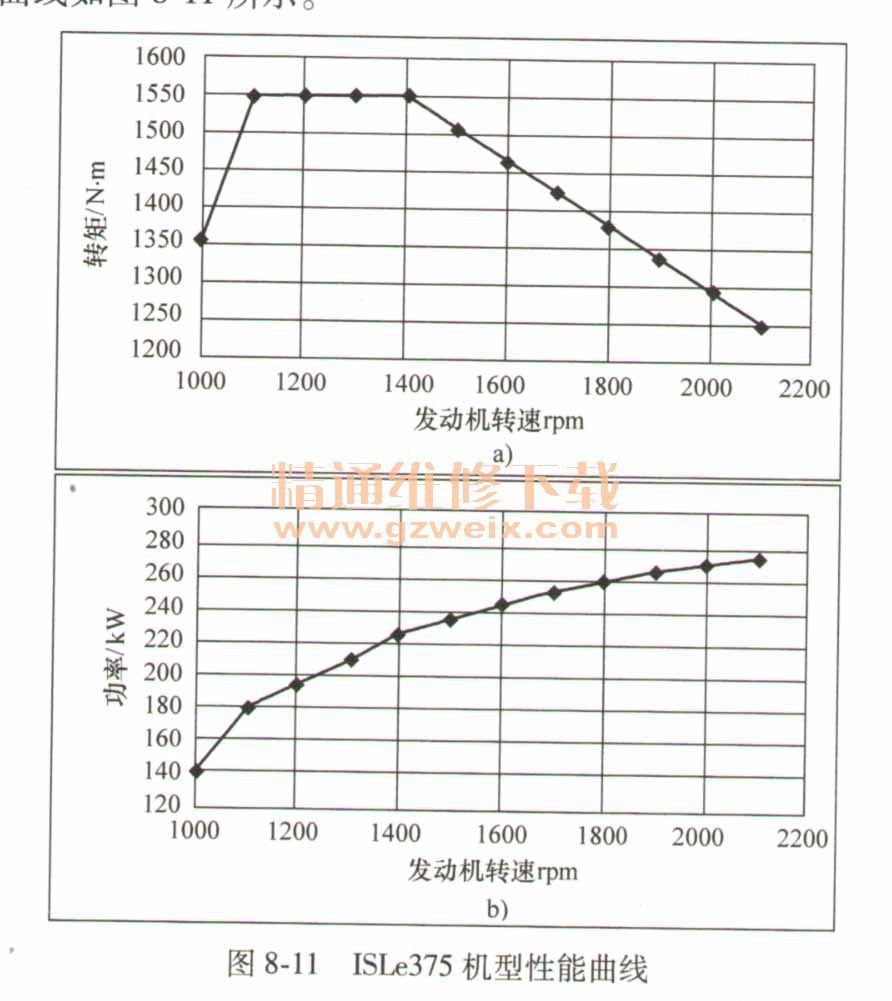

    ISLe375性能曲线如图8-11所示。

    五、机型油路示意
    ISLe机型油路示意如图8-12所示。

    六、机型电控系统电路
    ISLe机型电气控制系统电路如图8-13所示。

上一页  [1] [2] [3] [4] [5] [6] [7]  下一页
