PCB板与汇流条组合式汽车电器盒的设计研究
来源:汽车电器  作者:佚名  2017-08-13 09:51:18



    电器盒设计时PCB板一端焊接汇流条,将大电流负载(如EPS、高速风扇、IP BOX、点火开关等)布置在汇流条上,借助汇流条承担大电流负载,另一端设计中小电流负载,最终通过PCB板与汇流条的组合设计,达到电器盒热源的均匀分布。

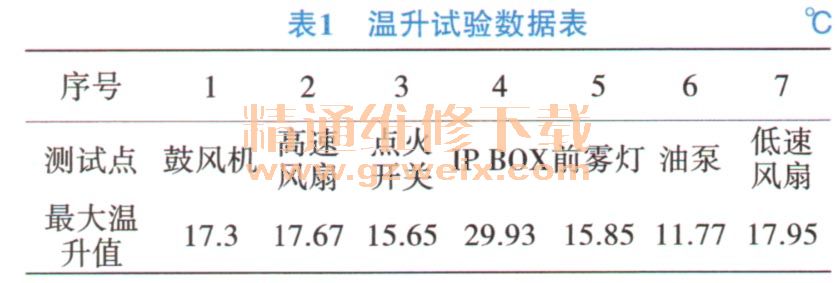

    按照汽车厂的电器盒标准对组合式电器盒进行了加载温升试验,试验过程如下:首先组装电器盒,焊接热电偶;然后连接线束,对电器盒加载电流;最终通过数据存储仪采集数据并进行数据的汇总,测试试验如图5b、5c所示。温升测试结果如表1所示。

    按照汽车厂的电器盒标准要求:试验温升值最大不超过55℃,测试结果表明:PCB板与汇流条组合式电器盒不仅符合标准要求,而且在加载大电流负载后体现了良好的性能。

    4 结束语
    PCB板与汇流条组合式汽车电器盒集汇流条式电器盒和PCB板式电器盒两者的优点于一体,承载能力大且体积小、使用方便,是当前最实用的汽车电器盒。目前,PCB板与汇流条组合式电器盒已推广到各大汽车厂并得到广泛应用,为企业赢取了可观的经济效益。
