佳宝某车型电气原理图
来源:汽车电器  作者:佚名  2017-09-07 10:25:00

    3 收放机/电喇叭/后除霜/电源插座电路
      收放机/电喇叭/后除霜和电源插座控制电路如图4所示。

      收放机为单脆收放机,支持两路扬声器,标配USB、AUX接口。电喇叭电路通过继电器进行电路保护,喇叭电刷和喇叭开关串联控制喇叭继电器,且采用负极控制。后除霜系统采用专用定时器进行控制,且提供ECU反馈信号,以便于ECU进行负载需求分析。电源插座可支持15A以内外接负载。

    4 电动后视镜/玻璃升降控制
    电动后视镜和电动门窗电路原理图如图5所示。外后视镜具有电调和转向灯功能,通过电动后视镜开关进行水平调节和垂直调节的切换。左/右前门具有自动升降功能,通过玻璃升降开关控制。

    5 刮水/中控门锁控制
    刮水和中控门锁控制电路原理图如图6所示。

    前/后刮水电动机采用壳体搭铁,前刮水器为双速刮水电动机,后刮水器为单速刮水电动机。刮水电动机采用电源控制策略,洗涤电动机采用负极控制策略,由刮水开关控制实现,刮水开关集成间歇继电器,可实现MIST、TNT、LOW和HIGH 4种工作模式控制。其中MIST工作模式的设计,非常适合小雨的时候,用户操作非常方便快捷,是同类对标微车所没有的功能,且成本没有增加。
    中控门锁控制系统采用专用中控门锁控制器实现4门控制,左前门锁为机械拉线形式,其余3门采用门锁电动机驱动。佳宝V型车后门为滑门,因此在后门门锁控制电路中增加接触器进行电路连接。

    6 暖风空调系统

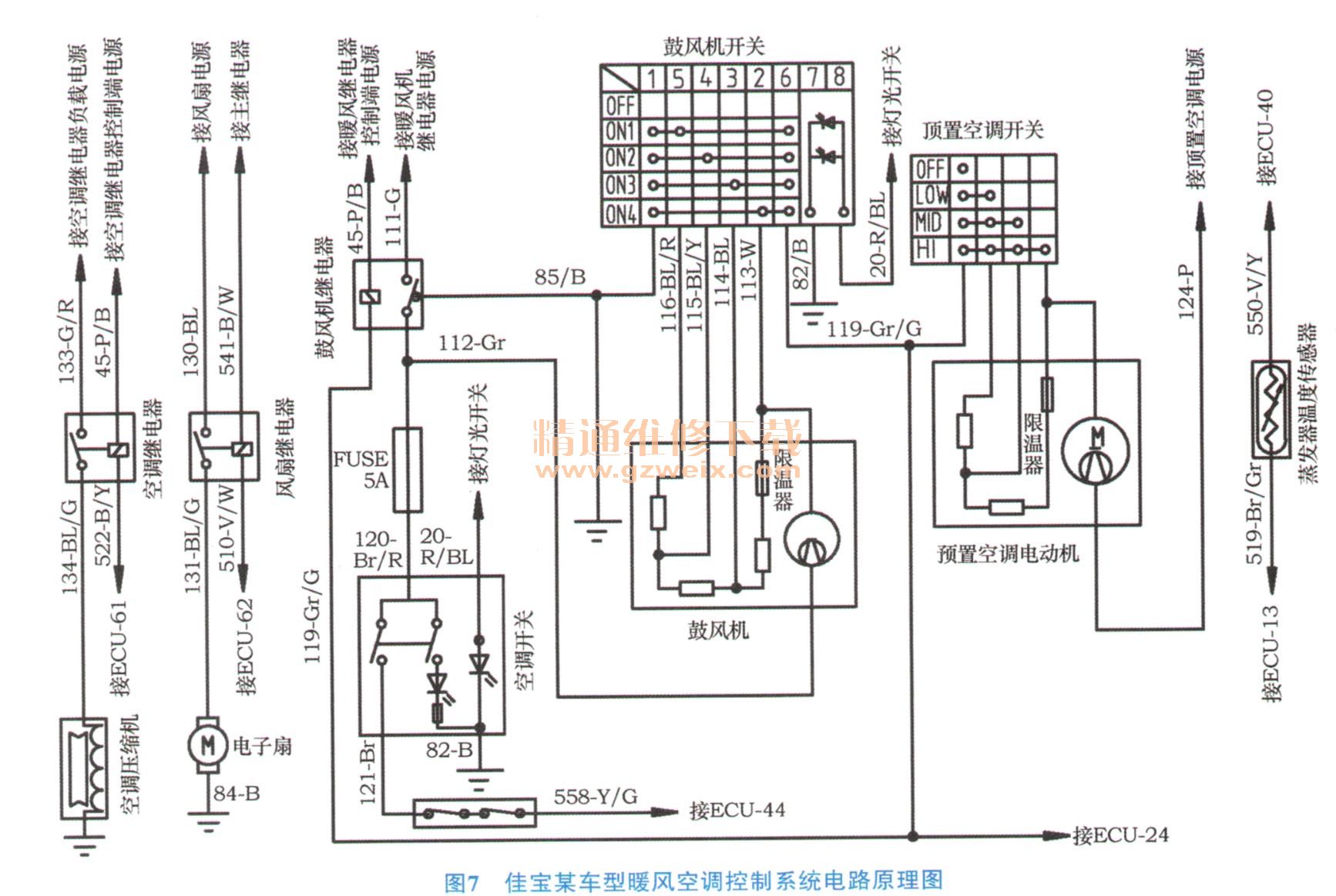

    暖风空调系统电路原理图如图7所示。

    该系统为手动空调系统,包括前空调和顶置空调,风量、风速和冷热风模式均采用手动调节方式。空调开关与鼓风机继电器进行串联,这一控制电路确保了只有先接通鼓风机开关,且空调开关接通后,前空调系统才能正常工作。鼓风机为大功率负载,鼓风机开关接通后,提供ECU反馈信号,以便于ECU进行负载需求分析。同时,该反馈信号也是顶置空调开关的控制信号,即鼓风机开关接通后,顶置空调才能正常工作。为解决车辆暖风机电路在点火开关从ON挡回到OFF挡过程中反向电压对其它用电设备的冲击与干扰,选用了五脚继电器,将干扰电压引到车体搭铁。

上一页  [1] [2] [3]  下一页
