2.4无线遥感测试系统
2.4.1无线遥感测试系统简介

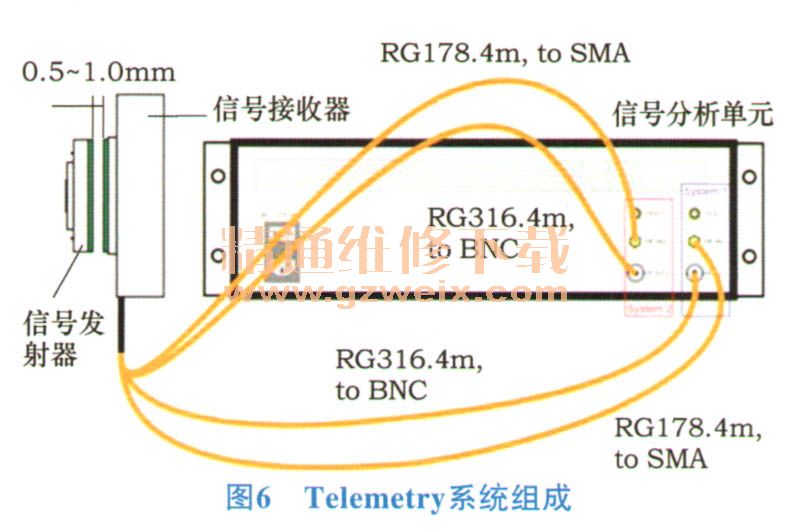

试验所使用的无线遥感测试系统是德国MANNER公司生产的双通道telemetry系统,可同时测量2组信号。系统主要由信号发射器、信号接收器和信号分析单元这3部分组成,如图6所示。其中,信号发射器(转子)一般与被测旋转件通过工装连接在一起旋转,被测信号引线可焊接在发射器的针脚上,从而将测量信号无线发送给信号接收器;信号接收器(定子)一般固定不动,将信号传输给信号分析单元。信号发射器与信号接收器间不接触,间隙为0.5~1mm。

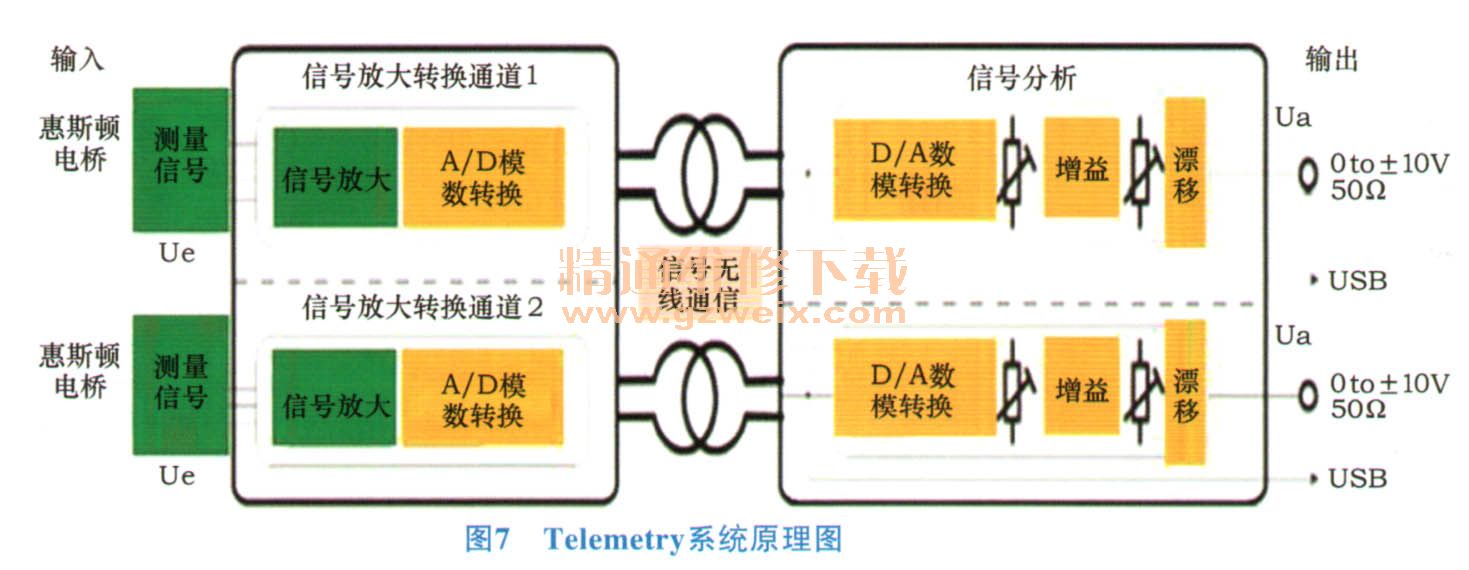

Telemetry系统将传感器与无线通信技术结合在一起,实现了数据的无线传输。应变电信号由信号处理电路进行放大,并经A/D模数转换之后,编码器将采集到的数字量以PCM(脉冲编码调制)形式传送给转子再发送给定子,定子接收到数据后,再将数据发送给信号分析单元,进行D/A数模转换并以模拟信号的形式对外输出,最后利用PIKESPEAK对该模拟信号进行采集记录。其工作原理如图7所示。
2.4.2无线遥感测试系统运用

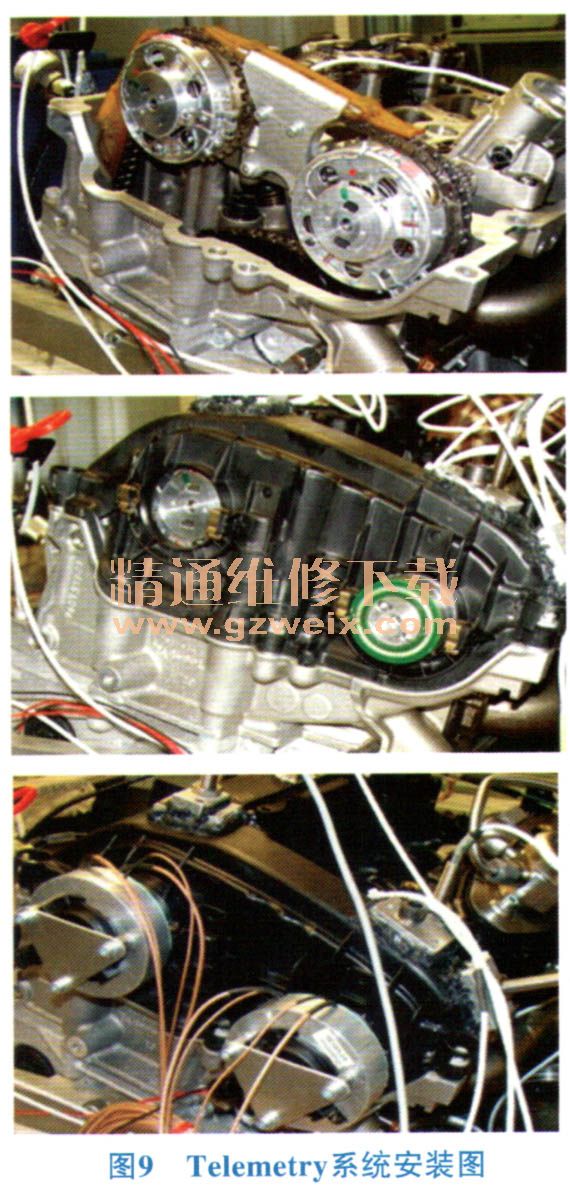

在本次试验中,通过特定的工装设计,将转子和相位调节器固定在一起,如图8所示。其中,工装一头与转子通过螺栓紧密连接,另外一头通过热压的方式固定在相位调节器的壳体外圈上。应变片电桥的引线从回位弹簧上引出之后,用粘结剂依次粘结在相位器外壳、工装外表面、工装内表面上,最后将引线焊接到转子针脚上。定子则利用简易牢固的支架直接固定在发动机的外壳上。最后,将改装之后的相位调节器安装在发动机上,如图9所示。
