汽车48 V系统介绍及线束适应性设计
来源:汽车电器  作者:佚名  2018-07-21 09:15:34

    3.5  48 V系统熔断丝和导线的匹配设计

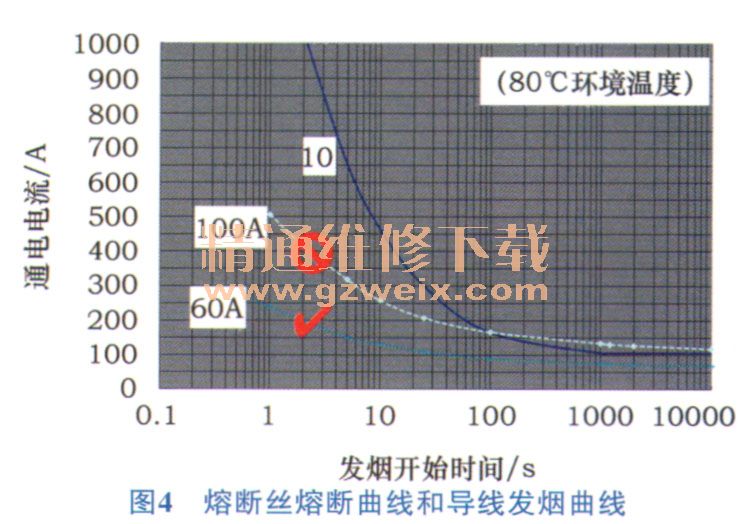

    熔断丝和导线匹配的宗旨是在线路的所有工作环境下,无论线路处于短路还是过载的情况下,熔断丝都要在导线发烟之前熔断。可以通过对比熔断丝的熔断曲线和导线的发烟曲线来选取,如图4所示,在80℃的环境温度下,60 A熔断丝的熔断电流始终比10平方导线的发烟电流低,所以匹配是可以的,而100 A熔断丝的熔断电流在100s的时候高于导线的发烟电流,所以匹配是有风险的。

    3.6  48 V系统继电器的选型设计
    汽车48V系统不可沿用12V系统下的继电器。如果向额定电压12V的继电器线圈施加48V电压,会导致继电器线圈过渡发热,烧损线圈之间的绝缘膜引发匝间短路,进而烧毁线圈,甚至引发火灾同时,继电器触点在即将接触和刚刚分离的时候,需要切换比12V系统能量高得多的电弧,触点材料和触点间隙也要相对12V系统有所增加。
    3.7避免对其他零件的电磁干扰

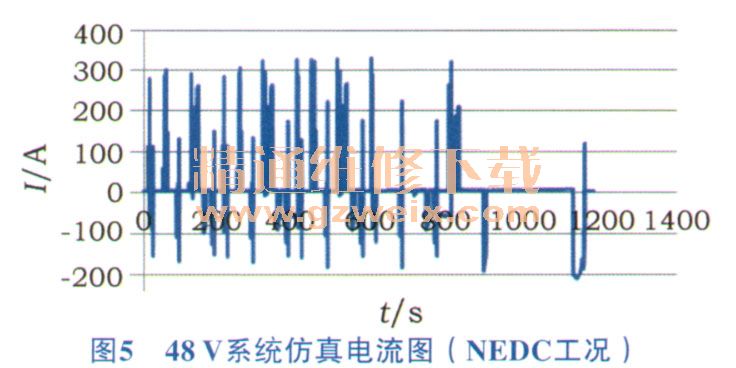

    13SG电机和48 V蓄电池工作的过程中,彼此线路中波动很大的仿真工作电流如图5所示,会向周围辐射较强的电磁波,所以建议对48V系统电源线的布置,要远离天线、扬声器、钥匙接收器等易受干扰的电器件。

    4 结束语
    48V系统的引入,带给线束设计新的挑战,线束需要从线路布置、原理配电等方面综合考虑,全面应对,避免设计缺陷的产生。
