汽车48 V系统介绍及线束适应性设计
来源:汽车电器  作者:佚名  2018-07-21 09:15:34

    摘要:本文介绍49V系统的优势和架构,并提出当48V系统嫁接到传统汽车的12V系统之上时,线束需要为之进行的适应性设计。

    汽车普及在带给人们舒适和便捷的同时,也带来了能源和环境的危机。面对国家工信部公布的2020年5 L/100 km(117 9CO2/km)能耗排放要求,汽车48 V系统被公认为是目前最具性价比的节能减排技术手段,填补了12V起停系统和高压混合动力系统之间的技术空白,正受到越来越多的主机厂和供应商的青睐,大有百家争鸣之势。

    1 汽车48 V系统的优势
    汽车48V系统是对传统12V系统的补充,不同于之前42 V系统对12V系统的完全替代方案,整车仍然保留了大部分经过数十年检验的品质可靠、物美价廉的12V电器件,相比于高压混合动力,整车的可靠性和成本更容易被主机厂接受。48V系统中的直流电压最大约为54V,不超过直流60 V的安全电压范围121,不需要为48V系统设计高压保护,也不会对维修和驾驶人员造成人身危险。搭载了48 V系统的汽车,将具备制动能量回收、扭矩辅助、滑行起停、怠速起停、降低起动噪声、降低油耗、减少排放等功能,给人们带来了经济舒适的驾乘体验。

    2 汽车48 V系统的架构

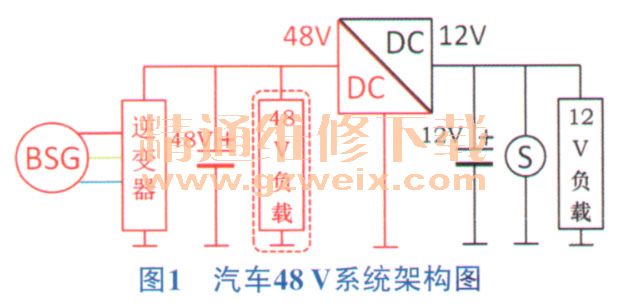

    汽车48V系统通常由起发电机、逆变器(通常集成在起发电机内部)、48 V蓄电池、DCDC转换器和48 V负载(可选项)组成。起发电机可集成于发动机本体(BSG),可集成于发动机和变速器之间(ISG),可集成于变速器本体,可集成于后轴[31。其中BSG方案由于不需要改变车身结构,易于集成,成本相对较低等原因成为49V系统的典型方案,典型的48V系统架构如图1所示。

[1] [2] [3]  下一页
