1.2直流充电机
因为充电的电源不仅有交流电,还有部分直流电。对于采用直流电源的充电机而言,其工作原理就是一个可控DC/DC,即将直流电按照需求进行整流变压之后直接对电池进行充电。这种模式常见于一些储能设备对
电动汽车进行充电的过程。例如,针对我国用电的不均衡性,白大多于晚上,用电高峰时,电力不足,而在夜间的时候,电量显著剩余,而且峰电的价格远远高于谷电的价格,在这种情况下,有部分电网或企业就利用这一特性,建立了电能储能电站。在夜间用电低谷的时候,将电能转换为直流电储存于大规模的储能器中,在用电的高峰的时候再进行分配使用。储能器大多是采用电池,若将这些电池的电压和电流合理管理,即可直接为
电动汽车充电。
1.3地面充电机的功能模块
如前所述,充电机的拓扑结构包括很多种,下面介绍一下最常用的地面充电机的功能模块。地面充电机以三相交流电作为输入电源,采用高频隔离型桥式DC/DC;变换器,根据事先设定的充电过程参数对
电动汽车动力电池进行充电。

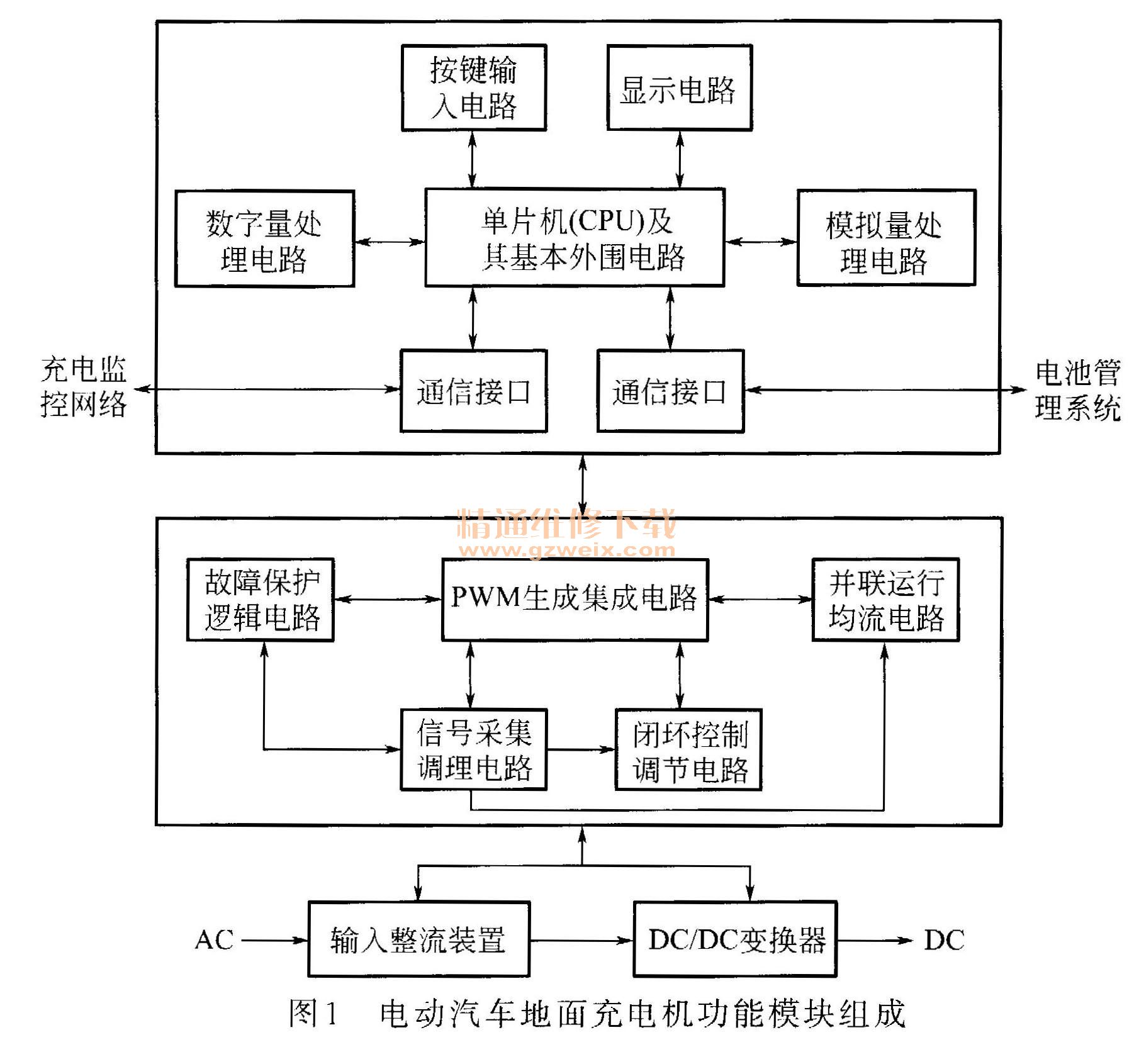

电动汽车地面充电机功能模块组成如图1所示。
输入整流装置对三相交流电进行整流,经过滤波后,形成稳定的直流母线电压,来提供给级DC/DC变换器。DC/DC变换器在控制系统的控制下,采取脉宽调制(PWM)技术,提供恒定的电流输出或恒定的电压输出,达到电池组的充电要求。驱动脉动生成、调节保护系统为充电机的底层控制系统,直接控制DC/DC变换器完成功率转换,并且提供完善的保护功能。单片机控制系统为充电机的顶层控制系统,接收人工输入或是其他设备的控制指令,从而控制电动机的启动和停机,并可将充电机的数据进行显示或传输给上层监控计算机。
