五、三相异步电动机的机械特性

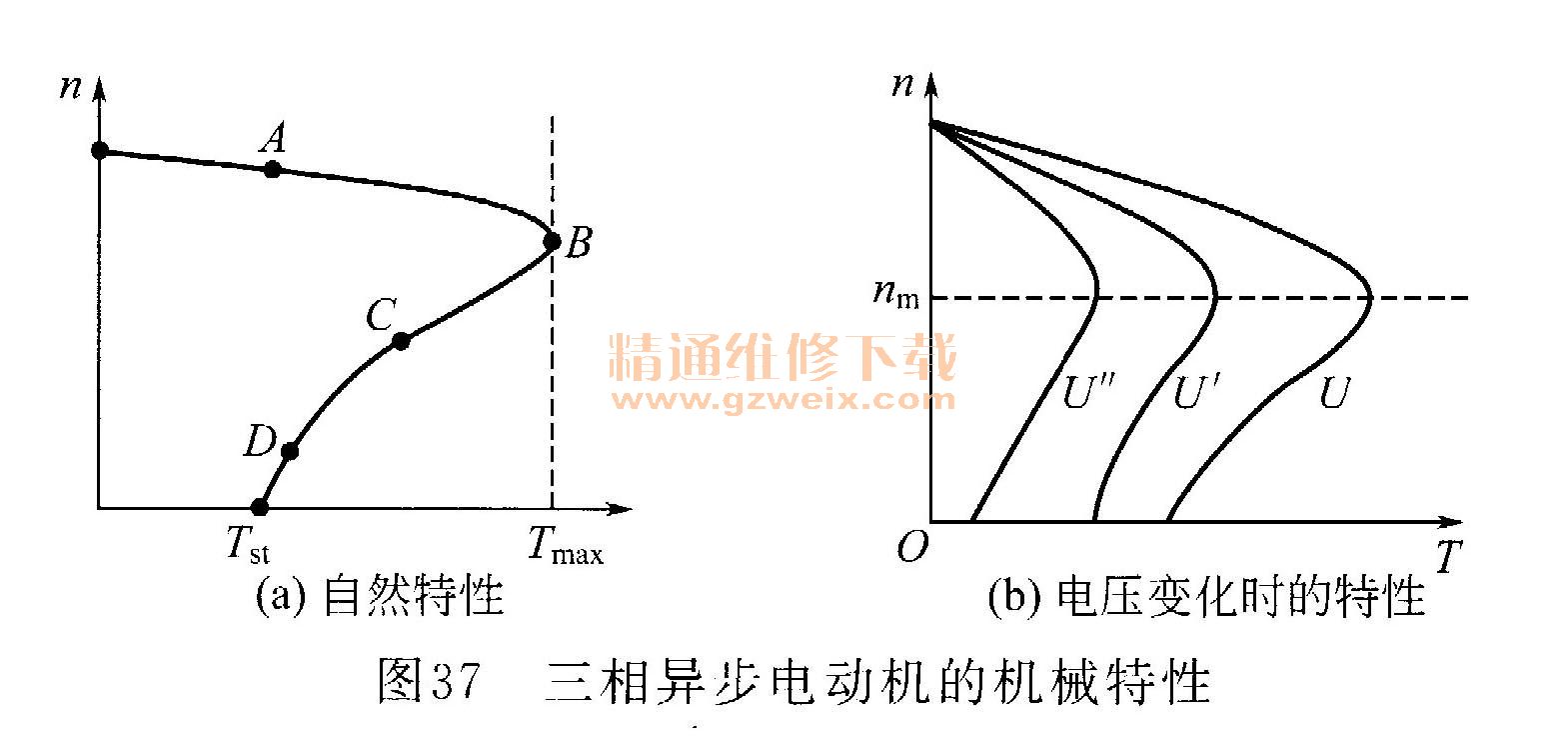

    在一定的电源电压和转子电阻RT条件下，转矩和转差率的关系曲线T=f（s）或转速与转矩的关系曲线n=f （T）叫作电动机的机械特性曲线（图37）。研究机械特性的目的是为了分析电动机的运行特性。交流感应电动机的转矩公式为



    （1）额定转矩TN额定转矩是电动机在额定负载时的转矩。一般情况下，电动机都工作图37（a）中的AB区，当负载转矩增大时，，，开始下降，电磁转矩随n下降而升高。当T=T（阻转矩）时，电动机在新的稳定状态下工作，此时转速较前有所降低。由于AB段比较坦，因此当负载在启动和额定负载值之间运行时，n变化不大。这种特性叫作“硬”机械性，它适用于恒转矩的工作类型。
    （2）最大转矩T max对式（3-31）中的、求导可得到最大转矩对应的转差率为



    由式（3-31）和式（3-32）可知，T max与电压U的平方成正比，而和转子电阻R2无关；Sm与R2有关，R2越大，Sm越大。
    当负载转矩超过最大转矩时，电动机将发生“闷车”现象。电动机一旦“闷车”，电流将上升至额定电流的6.7倍，此时电动机温升将过高，以致损坏电动机。但因为温度的积累效应，电动机短时过载是允许的，Tmax可以是TN的1. 8～2. 2倍，λ=Tmax/TN叫作过载系数。
    交流异步电动机具有结构简单、坚固耐用、价格便宜、工作可靠、效率较高、无需保养等特点，尤其是采用鼠笼式转子时，交流异步电动机具有其他电动机无法比拟的优点。随着电子调速技术的发展，交流异步电动机已经成为电力拖动选择的主要机型。
    （3）启动转矩T 、t电动机刚启动（S=1，n=0）时的转矩叫作启动转矩。将s=1代入式（3-31）得

    由式（3-34）可知，启动时，如果电压减小，转矩则会减小；如果电阻适当增大，转矩则会增大。
