新能源汽车电气绝缘检测和监测方法的应用

来源：汽车电器作者：佚名 2018-01-24 08:41:27

    2 检测条件
    2.1 B级电压系统
    1）测试要求说明。新能源车辆高压电路应按GB/T18384.3-2015中规定提供直接接触防护，布置在乘客舱或行李舱外部的B级高压电路（60-1500V）的防护性能应满足IP67的要求。各高压部件、接口的通断导致系统暴露产生潜在危险时，B级电压系统应自动不带电。
    高压部件的外壳或遮挡物上应有清晰可见的警告符号，高压线束和电缆的外皮应用橙色加以区别。
    2）动力电缆绝缘测试比较方便，可以在任何工位进行。
    3）测试时确保钥匙处于OFF或拔出状态（即动力电池断开连接）。
    4）电机和电池包以及高压用电器的检测，可以参考厂家的出厂检验报告。
    测试电压应不小于B级电压系统的最大工作电压的直流电压，并施加足够长的时间以获得稳定的读数。
    2.2 A级电压系统
      如果高压B级系统负载带电部分相对于电平台和相对于辅助电力系统负载带电部分（A级电压）如12V辅助蓄电池供电辅助系统，绝缘电阻的测量按以下步骤进行。
    1）车载可充电储能系统（REESS）的端子从电力系统中断开。
    2） B级电压系统除了动力电池之外的电源也需要将端子从电力系统中断开，如果无法断开也要停止供给能量。
    3）电阻的测量应包括遮拦、外壳，除非能提供其他的评估，证明其不参与绝缘防护。
    4）电力系统负载（B级电压）所有带电部分应相互连接。
    5）电力系统负载所有外露可导电部分应与电平台相连接。
    6）辅助电力负载（A级电压）的电池终端应从辅助电路中断开。
    7）辅助电力系统（A级电压）所有带电部分应与电平台相连接。
    8）测试电压应加载在相互连接的B级电压系统负载带电部分和电平台之间。用合适的设备进行测量（例如兆欧表，按提供所需的直流测试电压）。

    3 检测方法
    以高压线束和动力电池系统为例，对测试点的检测说明如下。

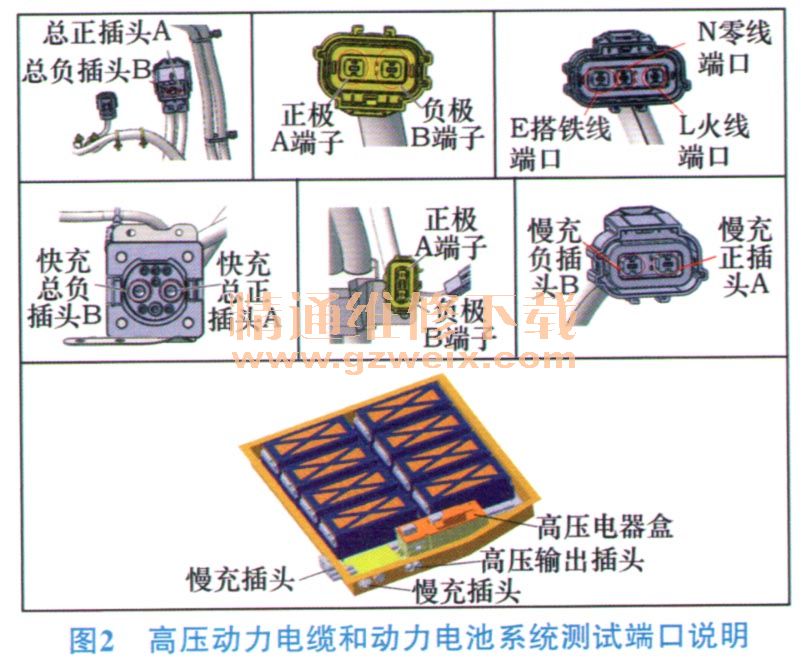

    1）断开动力线缆与电器连接的相关插件，各端子说明如图2所示。

    2）确保绝缘测试设备接线正确，接线及校准方式按说明书要求。
    3）穿戴好绝缘手套，将绝缘表负极测试端子连接到车身（前舱盖锁固定螺栓），如图3所示。

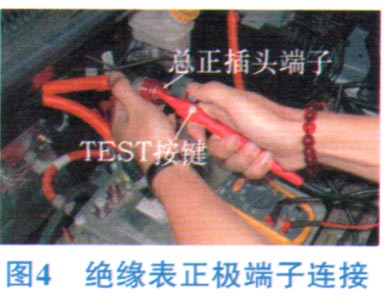

    4）绝缘表测试正极探头连接到总正插头或总负插头的端子，如图4所示。

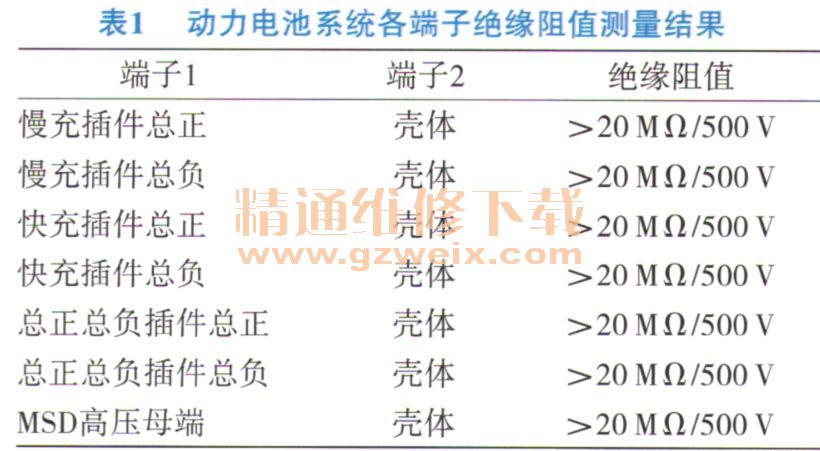

    5）连接完成后，按绝缘表上的测试键开始测试，仪表屏幕上会显示测试的电阻值。当所测试阻值大于测试量程时，仪表会显示大于符号以及目前量程的最大值。各端子测量情况如表1所示，满足绝缘要求。
