3 实例验证
    为进一步验证本技术方案的有效性，下面结合具体实例进一步解释说明。

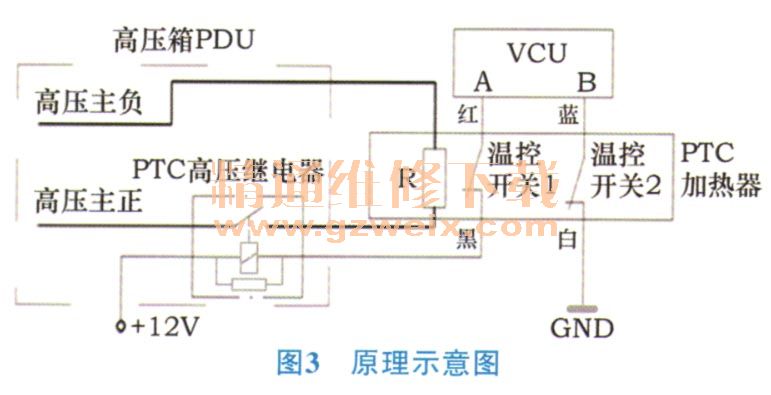

    图3为原理示意图，包括整车控制器VCU、高压箱PDU、PTC加热器。

    高压箱PDU内部包含预充继电器、主正继电器、主负继电器、PTC高压继电器。所有的指令要经过PDU中各继电器动作来实现PTC加热器上电与下电，由于预充继电器、主正继电器、主负继电器不是本实用新型重点关注对象，在此不予讨论。
    整车控制器vcu中A针脚、B针脚均为低电平有效。当B针脚采集不到低电平时，通过vcu内部控制逻辑，使A针脚停止输出低电平。
    PTC加热器内部包含2个温控开关：温控开关1和温控开关2。温控开关1串联在低压控制回路中，一端接低压电源正，另一端接vcu中A针脚（低有效），温控开关1常闭触点在85±5℃断开，在60±15℃时闭合；温控开关2，一端接整车控制器vcu中B针脚，另一端直接搭铁，温控开关2 常闭触点在115±5℃断开，在90±15℃时闭合。
    PTC加热器内部还包含一组电阻丝R，电阻丝R一端经PTC高压继电器接高压主正，另一端接高压主负。正常情况下，在温控开关1所在回路导通后，PTC高压继电器吸合，经高压箱PDU输出的主正、主负给PTC加热器上电，当温度达到温控开关1预设温度时，低压回路断开，进而高压下电。在此过程中存在一定的安全隐患，就是温控开关1触点粘连而无法断开的情况，此时PTC加热器一直工作，温度会一直上升，当温度上升到温控开关2预设的温度时，温控开关2触点断开，整车控制器VCU中B针脚采集不到低电平，通过VCU内部控制逻辑分析，使VCU中A针脚停止输出低电平，这时温控开关1所在回路断开，进而PTC高压继电器断开来完成下高压指令。
    车辆正常上高压后，按下PTC加热器电源开关，当PTC加热器中温控开关1所在回路（即低压回路）接通后，PTC高压继电器触点端闭合，则高压回路闭合：动力电池正。高压主正→PTC高压继电器触点→PTC加热器电阻丝R→高压主负→动力电池负。此时PTC加热器正常工作，当温度达到85±5℃时，温控开关1常闭触点断开，低压回路断开，则PTC高压继电器触点断开，进而高压回路断开，PTC加热器停止工作。
    在上述过程中，整车控制器VCU B针脚处在搭铁状态，具体回路为：VCU B针脚→温控开关2常闭触点→GND。如果在上述的PTC加热过程中，温控开关1因常闭触点粘连而无法断开，PTC一直工作，温度一直上升，当温度达到115±5℃时，温控开关2常闭触点断开，整车控制器VCU中B针脚采集不到低电平，通过VCU内部控制逻辑分析，使vcu中A针脚停止输出低电平，这时温控开关1所在回路断开，进而PTC高压继电器断开来完成下高压指令，PTC加热器停止工作。此时，可对PTC加热器故障进行排查、修复或更换。
