3 前后悬分装工艺实施过程
根据公司相关规定,该项目需要进行招投标,经过申购程序后工艺装备制作完毕,陆续进厂安装,具体介绍如下:
3.1无动力辊道线铺设

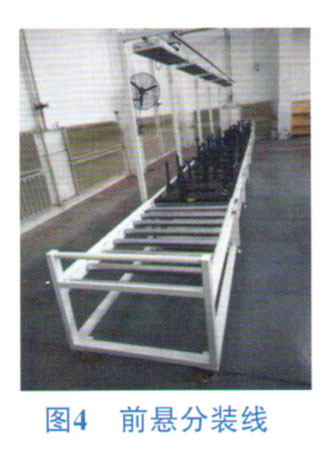

前后悬分装线形式为单层无动力辊道线(图4和图5),工位间距1 600 mm,共5个有效工位。每个工位可以停放一个托盘,每个工位增加止进止退装置,保障托盘在作业时不会来回滑动。辊道线脚采用可调节结构,便于整条生产线的调整。输送线上层两侧骨架采用C型钢架,保护罩采用不锈钢材料、输送线内侧设置对托盘T.装的导向装置,同时为避免前后悬托盘运行时与导轨之间的摩擦,托盘两侧带有导向滚轮二为避免前后悬托盘在运转过程中相互碰撞,其两端带有减震胶块。为避免分装总成装配完成后掉落,在上层输送线的尾端设置手动限位装置分装线布置照明设施,采用与分装线骨架连接或地面形式,每个装配工位的光照度为400~800 lx,采用节能的LED灯,并便于拆卸维修。每个分装工位的照明应能单独控制。
3.2升降台托盘改造实施
为使新制作的前后悬分装工装托盘能够与升降台进行快速对接,需在升降台上新增转接机构(升降台托盘)实现。升降台托盘可以实现与升降台固定牢靠,支撑部分要有足够的强度,可以实现与前后悬托盘的无障碍对接,实现连接及分离方便易操作,并能实现前后悬托盘在X、Y方向±30 mm的移动,以方便前后悬总成的举升合装作业(图6和图7)。合装吊具(图8)能够安全方便地调运前后悬托盘带工件及空托盘,吊具使用灵活方便,吊运过程中稳定,晃动量小,有足够的强度,吊具上设置吊环与现场电葫芦连接。
4 实施后效果
通过新建前后悬分装线,实现了电动汽车全新的前后悬系统分装工艺装配,减轻了员工的操作强度,降低了操作时间,满足了生产节拍。
5 结语
通过全新电动汽车前后悬分装工艺规划,采用新建分装线的形式实现前后悬的分装,过程中考虑了分装总成的转运及吊装的实现C通过实施此项目,不仅对电动汽车的底盘动力系统装配有了深刻的了解,而且通过新建分装线的形式,降低了对生产主线体的影响,缩短了电动汽车的产品开发周期以及推向市场的时间,保障了新产品的生产效率和生产节拍。
