电动汽车高压蓄电池充电系统(上)
来源:汽车维修与保养  作者:佚名  2018-11-14 08:54:11

    三、电动汽车充电系统基础知识
    1.蓄电池充电控制模块(BCCM)

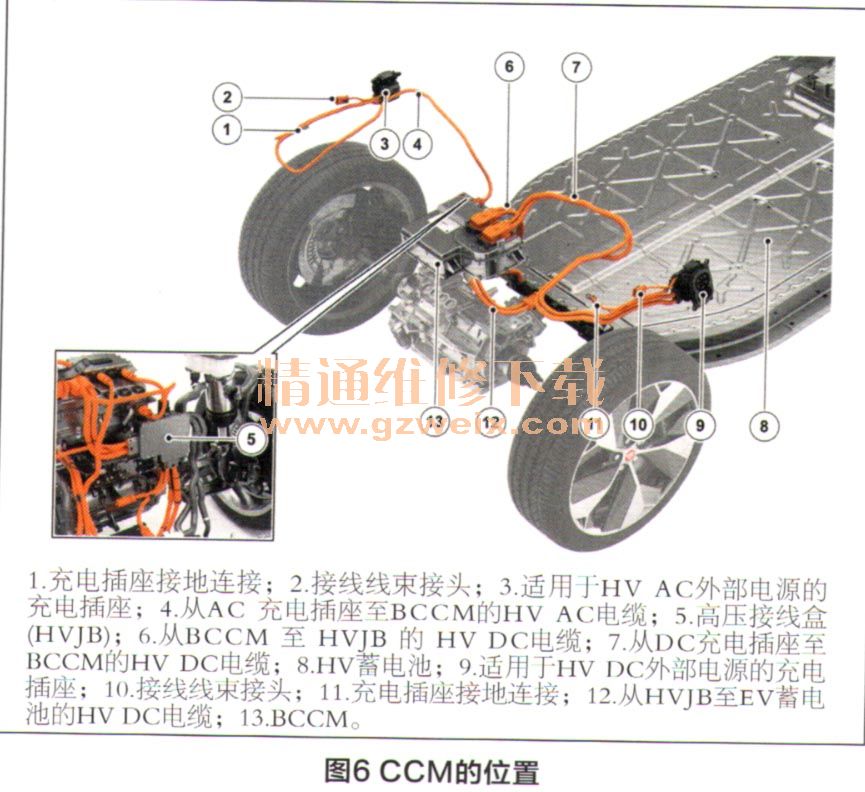

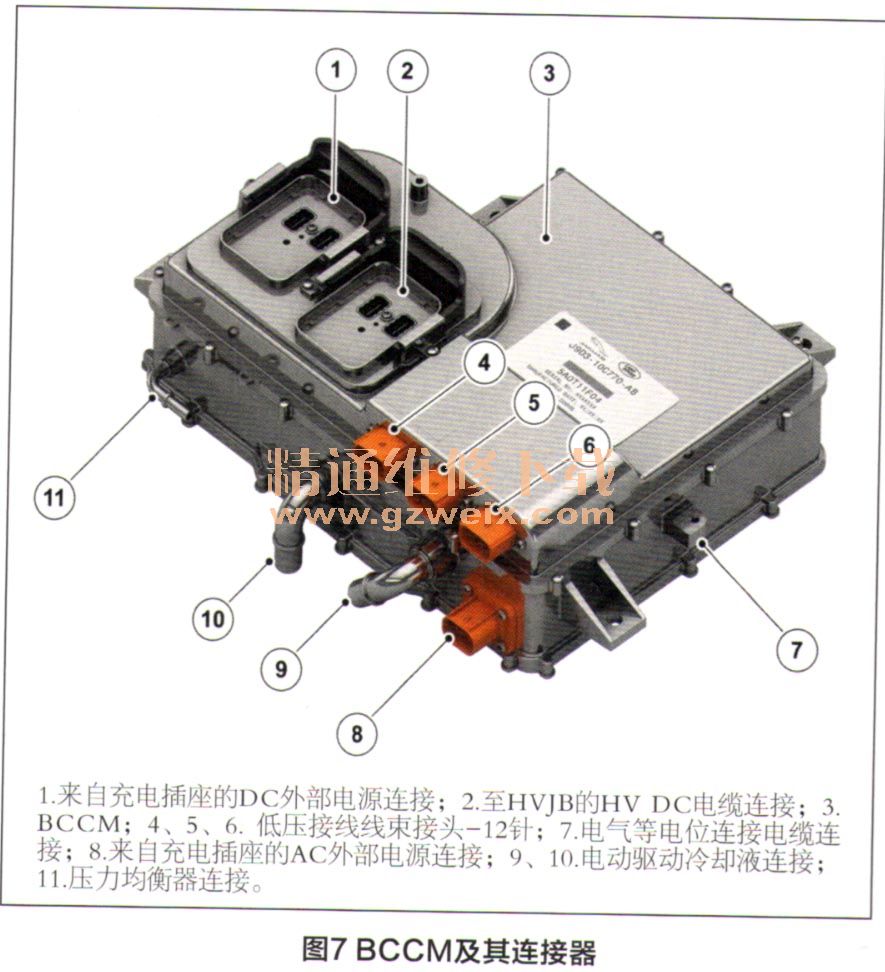

    蓄电池充电控制模块BCCM的作用是向高压(HV)蓄电池供应直流(DC)充电电压。BCCM将进入的交流(AC)电压转换为对HV蓄电池充电所需的直流(DC)。BCCM位于前舱内,如图6所示,在DC-DC转换器与前逆变器之间。BCCM及其连接器如图7所示。



    也可以使用DC电源壁挂充电箱直接用DC电流对HV蓄电池进行充电。该模式能够以最高100 kW功率直接对HV蓄电池进行充电,并由BCCM进行管理。该模块将会调节充电电流以防止损坏HV蓄电池,从而确保蓄电池模块具有最佳性能和寿命。这个100kW是最高值,在充电过程中,BCCM可能会将该值调节至较低的水平。BCCM输入电流类型的变化由其内部进行管理,以便将输入电压从AC改变为DC或转换为DC直接输出,即可释放充电电缆插头。

    BCCM通过高速电源模式0 (HSPMZ)CAN与蓄电池电量控制模块(BECM)和动力传动系统控制模块(PCM)进行通信。当车辆处于电源模式0时,有关模块温度和充电功率的信息将被发送,以确保维持最佳的充电率。BCCM的冷却包含在电动驱动冷却液回路中,该回路由PCM进行监测。BCCM是一个不可维修的项目,因此应该作为一个整体进行更换。

2.充电类型
(1)BCCM充电类型

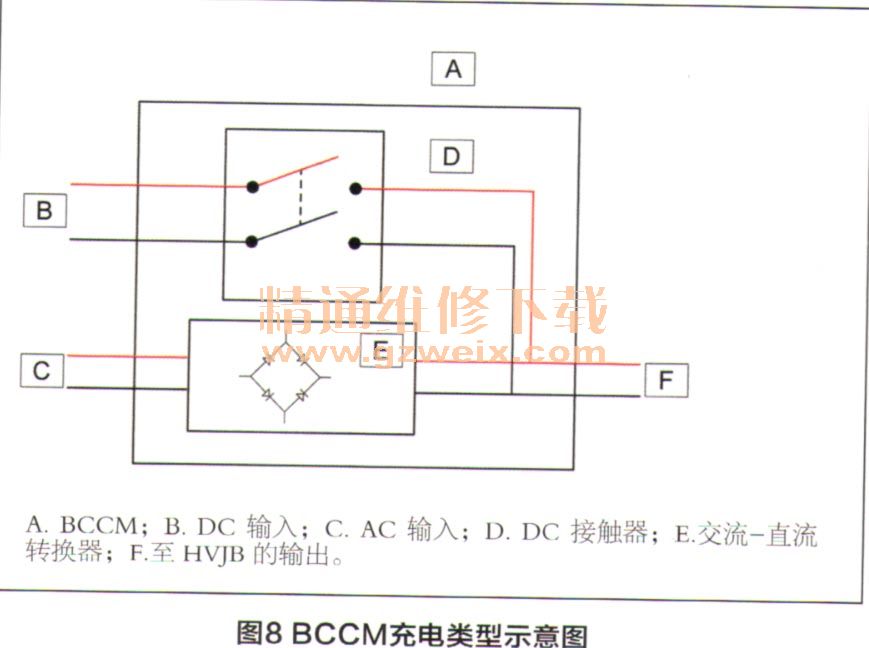

    BCCM可以接受来自HV充电插座的交流(AC)或直流(DC)电源电压来对HV蓄电池进行充电。如果有多个电源连接至车辆上,则车辆将会使用具有最高充电率的方法。BCCM充电类型示意图如图8所示。


上一页  [1] [2] [3]
