电动汽车高压配电系统常见故障诊断与排除
来源:本站整理  作者:佚名  2018-12-21 09:08:34



    (2)压缩机回路故障

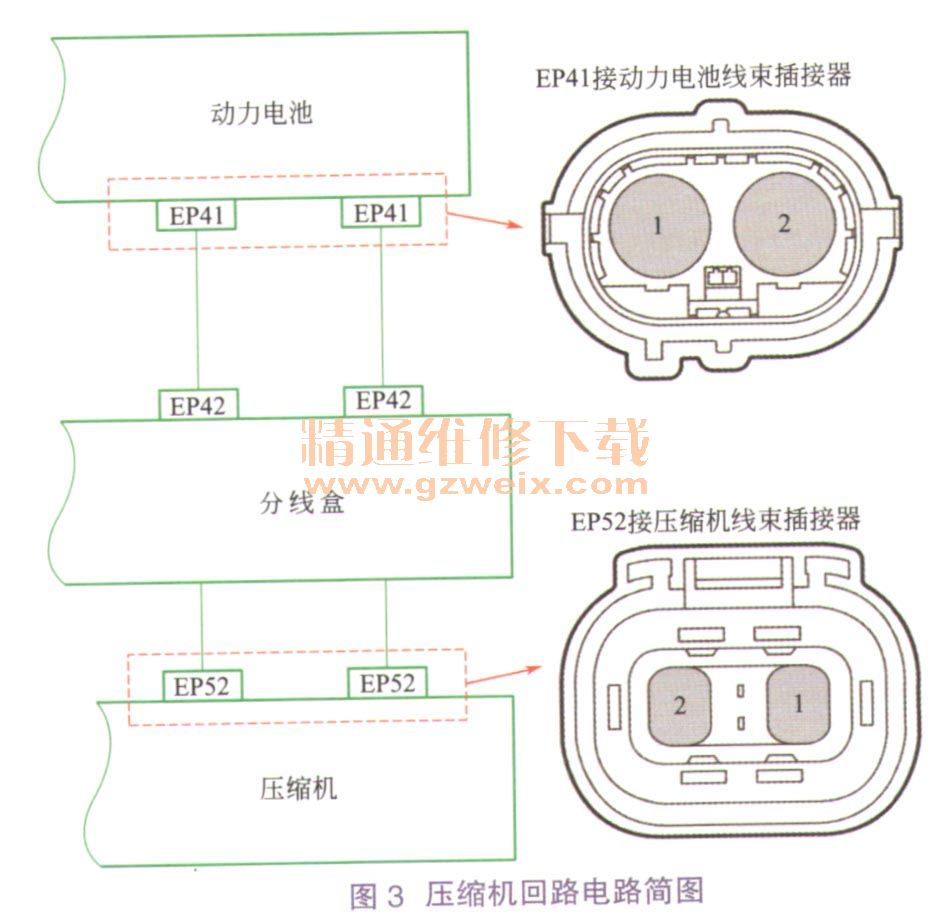

    压缩机回路故障主要表现为压缩机不工作、压缩机无电压供电。故障点主要有分线盒内熔断器熔断及高压供电回路断路、短路、绝缘故障等。压缩机回路电路简图如图3所示,故障诊断与排除流程如图4所示。




    (3)PTC加热器回路故障

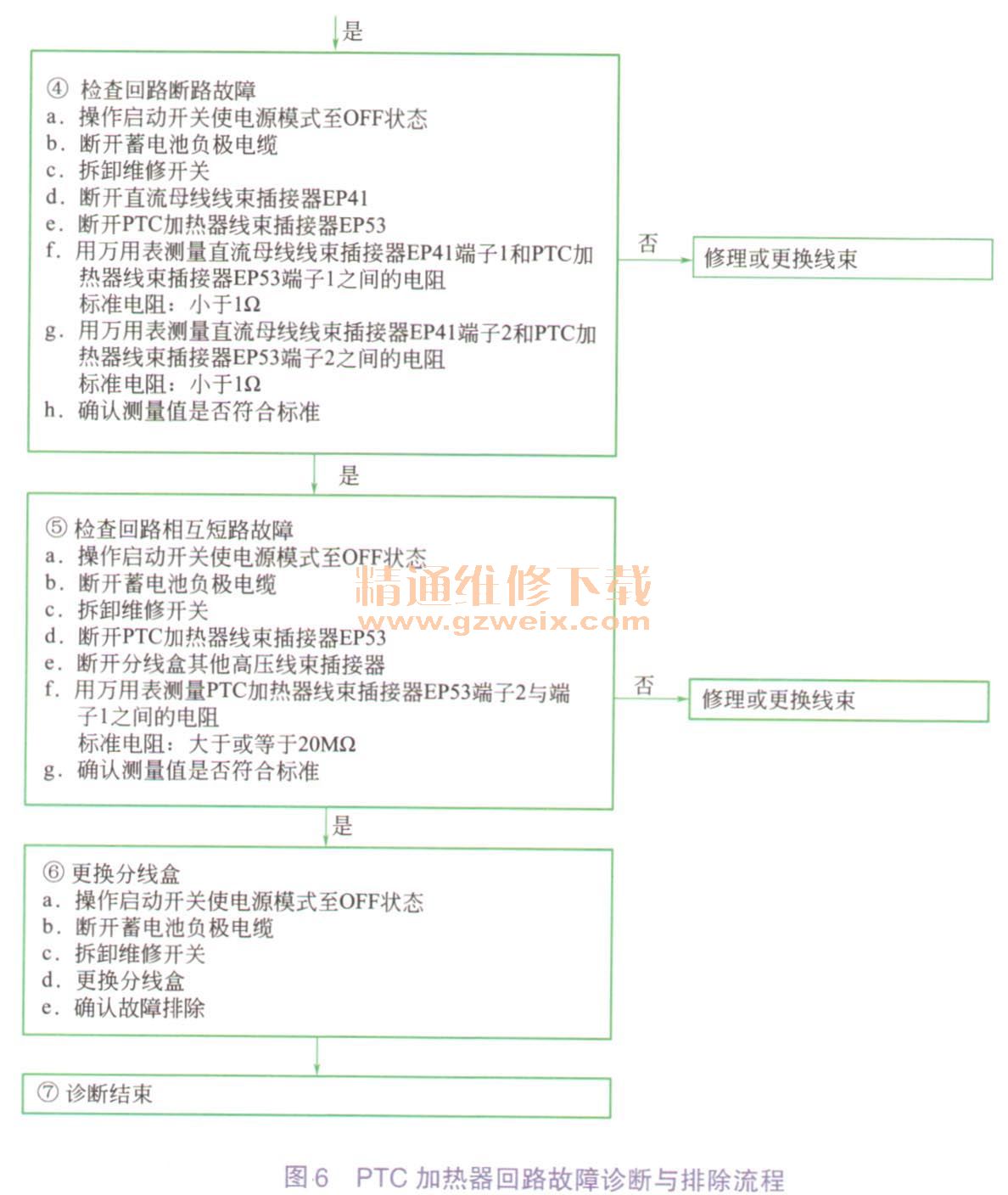

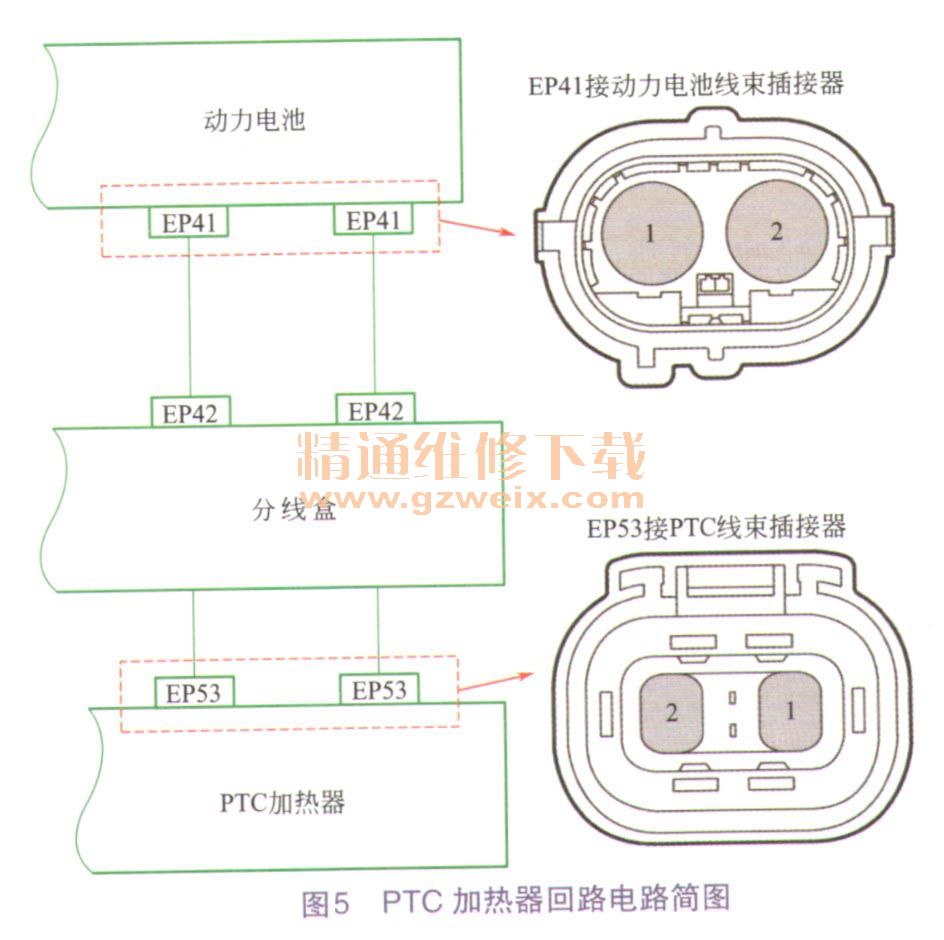

    PTC加热器回路故障主要表现为空调暖风系统不制暖。主要故障点为分线盒内PTC熔断器熔断及PTC回路出现断路、短路、绝缘故障等。PTC加热器回路电路简图如图5所示,故障诊断与排除流程如图6所示。
