五、直流（DC）充电及4信

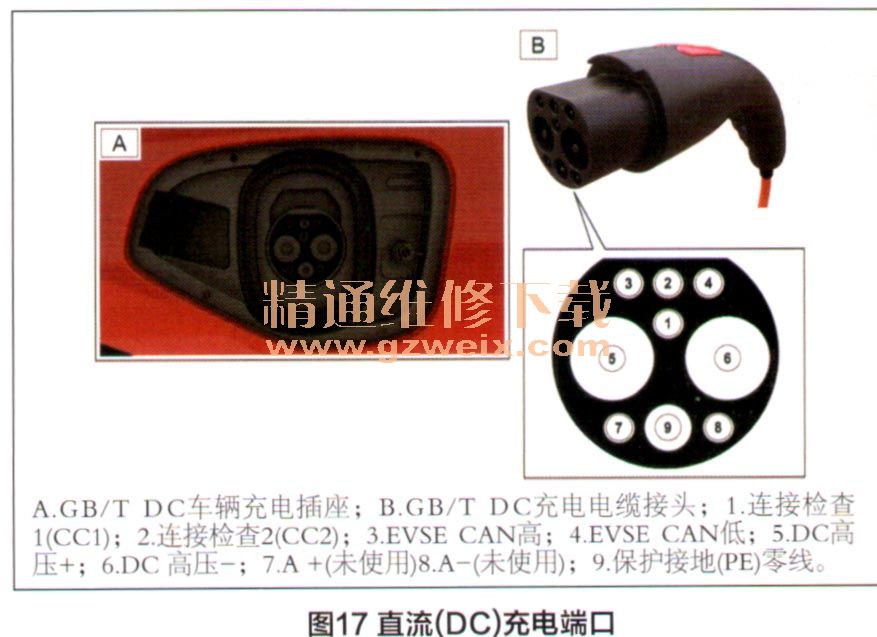

在中国市场，交流（AC）充电通过位于车辆右侧的GB/TAC充电插座实现。直流（DC）充电通过位于车辆左侧的GB/TDC充电插座实现。GB/TDC是一种DC快速充电形式，用于高压（最高为400VDC）大电流（125A）车用快速充电。直流（DC）充电端口如图17所示。GB/TDC系统使用模拟信号传输以及通过EVSECAN总线进行的数字通信。其中采用了两个DC高压电源针脚、两个模拟连接检查（CC）针脚、两个CAN数字信号针脚和一个接地针脚，以便确保在车辆和充电器之间正确传输控制信号。
1．充电准备

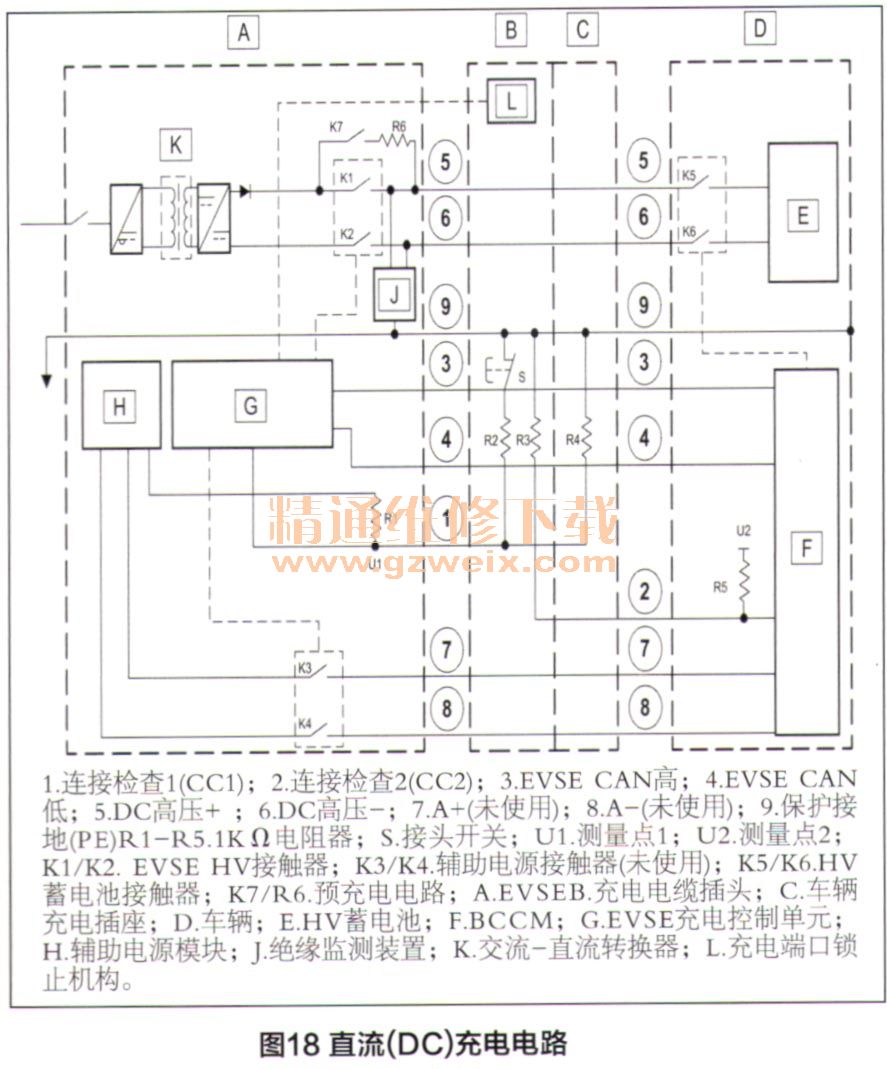

直流（DC）充电电路如图18所示。若要开始充电，请在EVSE和BCCM之间执行以下“握手”操作序列：
（1）在将充电电缆连接至车辆之前，在U1处可以测到6V电压，用于向EVSE表示充电电缆未连接至EV。
（2）在将充电电缆连接至车辆时，充电电缆接头中的开关S将会打开，从而旁通R2，此时可以在U1处测到12V电压。
（3）在将充电电缆连接至车辆后，因为接头插头的CC1针脚与车辆进口相配合，所以R4将被接入到电路中，因此可以在U1处测到6V电压，直至开关S被松开并且R2被重新接入到电路中，此时在U1处测到的电压为4V。这是为了通知EVSE充电电缆已连接至EV。
