(5)预充电接触器打开,留下主接触器闭合,将HV蓄电池组最高电压和电流传输至HV部件系统。
11.BECM故障反应策略
BECM将HV蓄电池温度告知供暖、通风和空调模块,以便根据需要启用HV蓄电池回路的冷却或加热。如果系统检测到HV蓄电池内部温度超出正常工作温度范围,则它可能会限制输送或供应给HV电路的电量。HV蓄电池的温度控制对于确保最佳性能至关重要,该温度由BECM进行控制。当车辆行驶时,以及当车辆通过BCCM和充电插座连接至外部电源时,温度调节都会工作。如果单体电池温度之间的差异超过15℃,则HV蓄电池温度控制也将被激活。与监测部分配合,BECM也可以限制可用功率。BECM故障反应策略如下:
(1)CAT3一向驾驶员显示维修信息,具备自我清除功能;
(2)OCAT4一在未向驾驶员发送警告消息的情况下降低额定功率,具备自我清除功能;
(3)CAT5-意外断电,HV接触器保持打开10s,同时执行HV主动放电,具备延时自我清除功能;
(4)CAT6一所有HV接触器将会在2.5s延时后打开,需要关闭系统才能清除警告;
(5)CAT7一立即打开Hv接触器,需要关闭系统才能清除警告。
12.维修断开装置(SDU)

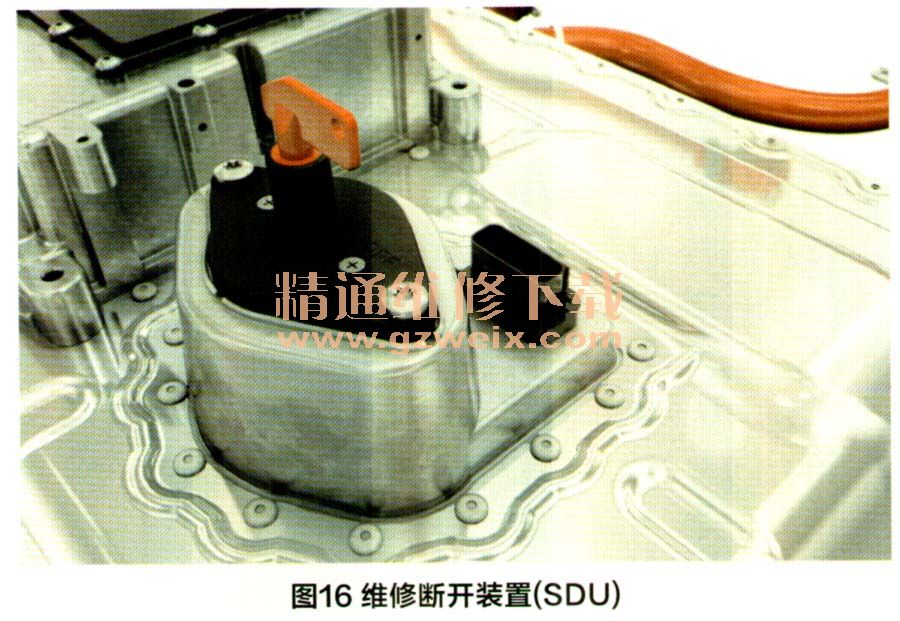

维修断开装置(SDU)如图16所示,SDU位于电动车(EV)蓄电池的后顶部,左侧后排乘客座椅下方。通过第二排座椅座垫下方的可拆卸盖板,可以接触到SDU钥匙。SDU可直接断开蓄电池正极线路处的正极电路。当车辆处于带电状态时,除非紧急情况需要拆卸该部件,否则严禁拆卸该部件。将SDU钥匙转动90°并向上抬起,即可取下该钥匙。作为HV断电程序的组成部分,在该程序期间需要断开SDU。必须始终遵循正确的程序。请参考维修手册以了解相应的程序。
