剖析捷豹I-PACE纯电动汽车电力驱动系统(二)
来源:本站整理  作者:佚名  2019-05-16 08:35:21

    5.逆变器和电力驱动单元(EDU)

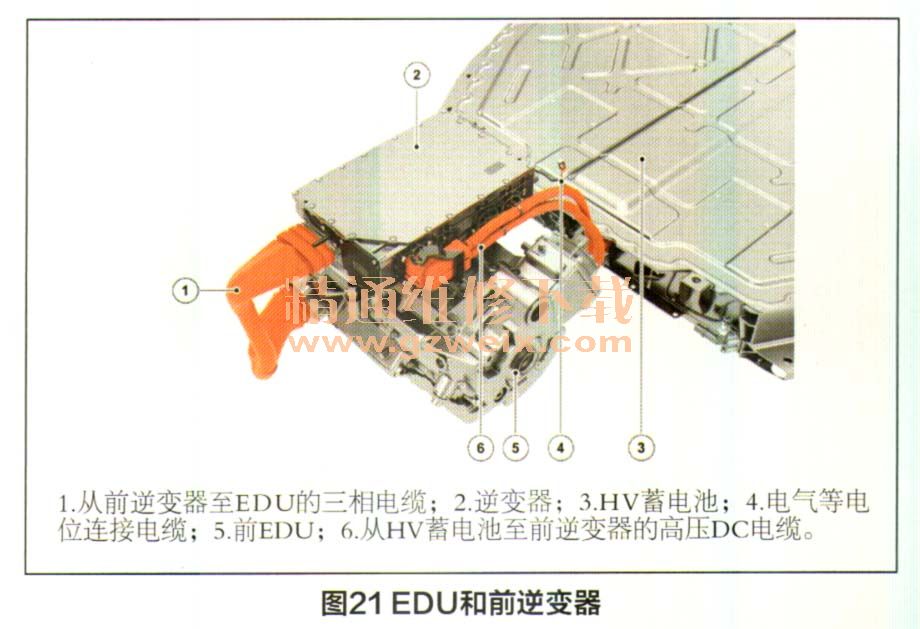

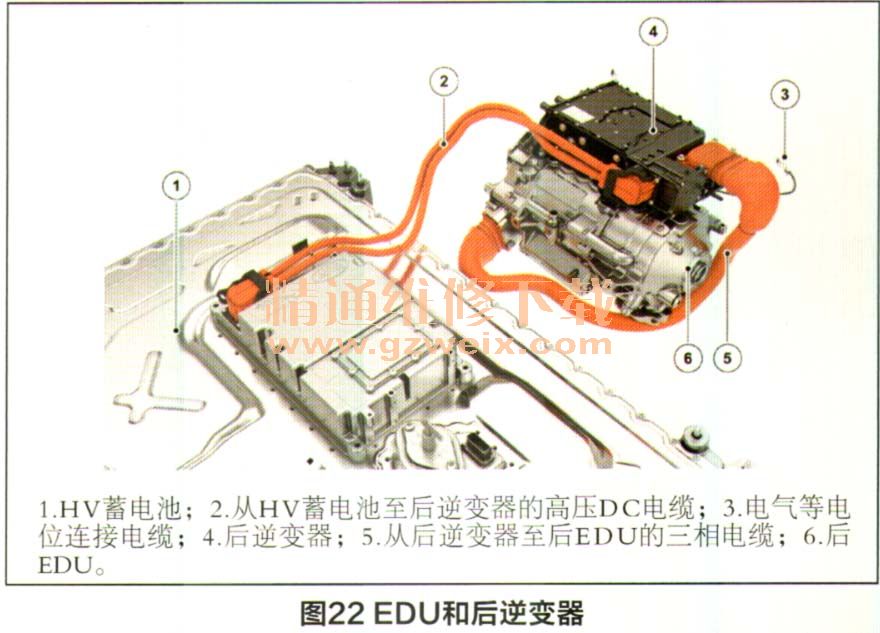

    逆变器也称电力变频转换器(EPIC)。I-PACE配有两个逆变器,一个控制前电动驱动单元(EDU),另一个控制后电动驱动单元(EDU)。两个EPIC均位于对应的前后EDU的正上方,前EDU和前逆变器如图21所示,后EDU和后逆变器如图22所示。



    辅助蓄电池通过右前接线盒(FJB)为前EPIC提供低压12V电源。启动蓄电池通过左FJB为后EPIC提供低压12V电源。前、后EPIC由动力传动系统控制模块(PCM)控制。PCM通过FIexRay与前部和后部EPIC进行通信。PCM控制EPIC以在电机与发电机之间改变EDU的操作。当EDU作为电机运行时,HV蓄电池提供电源。EPIC通过HV3相AC电缆提供交流电(AC)。AC的相位根据来自EDU的所需扭矩以及来自3个集成EDU位置传感器的信号而发生变化。当EDU作为发电机运行以提供再生制动时,EDU向EPIC提供HV3相AC。EPIC将AC整流为直流电(DC)并调节电压,从而为HV蓄电池充电,HV蓄电池存储电能。前部和后部EPIC连接到电力驱动冷却系统。电子驱动冷却液的流量由PCM进行控制。EPIC具有4个电气接头,分别为:(1)至EV蓄电池的HVDC接头;(2)至EDU的HV3相AC接头;(3)电气等电位连接电缆;(4)012V系统和EDU控制的主接线线束接头。

    6.高压接线盒(HVJB)与高压电气分配

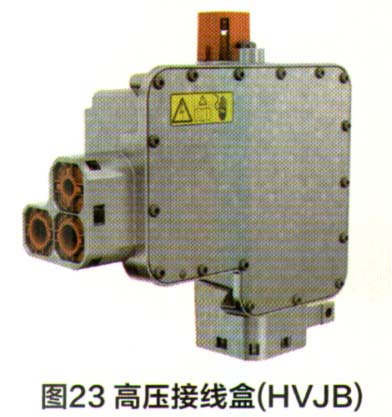

    高压接线盒(HVJB)在BCCM的正后方,如图23所示。高压接线盒(HVJB)接收来自高压(Hv)蓄电池的HV电源,并将电力分配给辅助HV部件。当车辆连接至市电电源进行充电时,HVJB还会接收来自BCCM的电源,它会将来自BCCM的输入电压引导至HV蓄电池。HVJB含有HV系统部件的熔丝。注意:HVJB中的熔丝不可更换。由HVJB供电的部件及其熔丝额定值:(1)直流-直流转换器-30A;(2)HVCH-40A;(3)EAC压缩机-30A。


上一页  [1] [2] [3] [4] [5]
