三、电机控制器
1.功能
(1)控制电机正反转,电机正转车辆前进,电机反转车辆倒车。
(2)控制速度,按照驾驶员指令执行加速、匀速、减速等。
(3)控制爬行,挂D挡或尺挡,抬开制动踏板,不踩加速踏板,车辆缓缓行驶。
(4)能量回收,也称动能回馈,此时电动机转变为发电机。
(5)通信功能,通过CAN总线与其他控制单元和网关通信。
(6)故障诊断,当自诊断异常时存储故障码,同时发送给VCU。
(7)保护功能,保护电机控制器、驱动电机、动力电池不超过工作温度极限。
2.组成

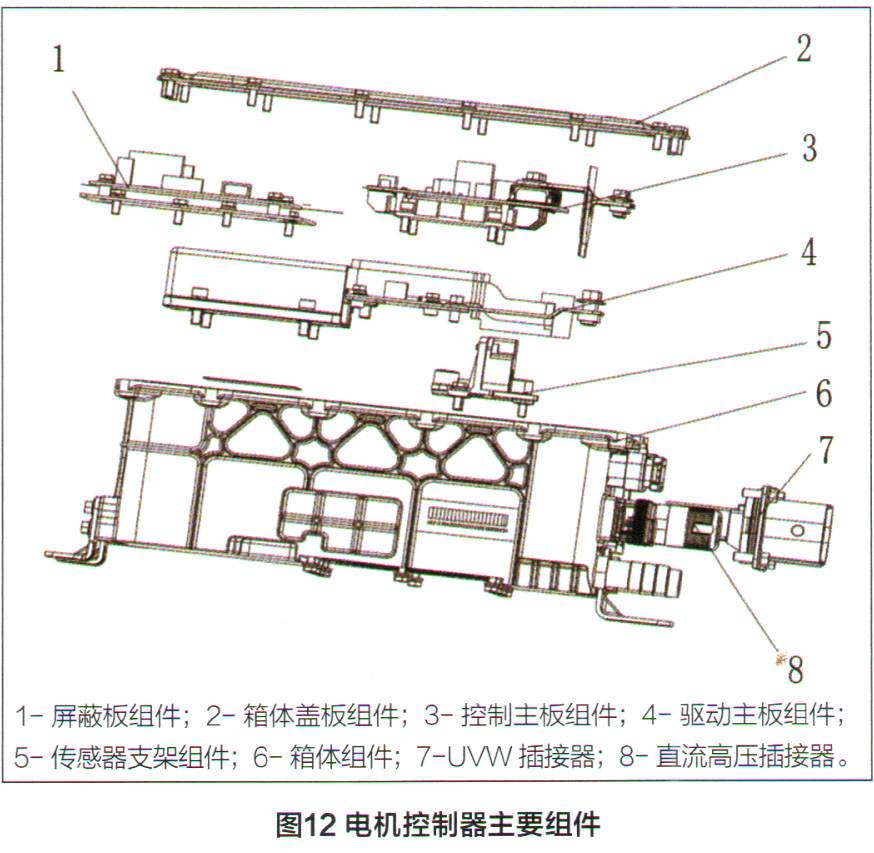

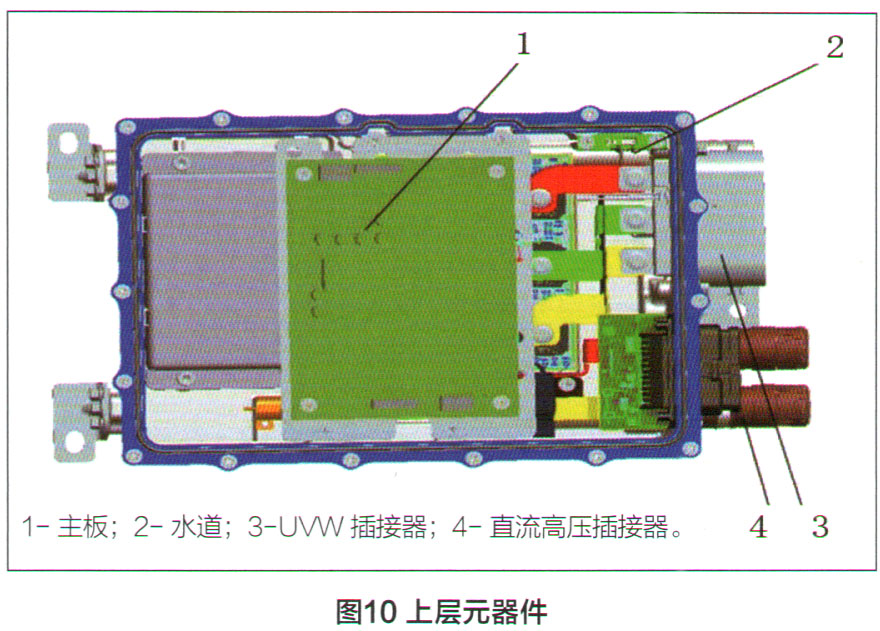

某型号电机控制器技术参数见表2,外观如图9所示,上层元器件如图10所示,下层元器件如图11所示,电机控制器主要组件如图12所示。电机控制器分为低压、高压两部分,低压部分包括输入/输出接口电路、控制主板、运算器、存储器、传感器等;高压部分包括IGBT模块、驱动主板、超级电容、放电电阻、直流高压插接器、UVW插接器等。电机控制器壳体内有水道,壳体外有进、出水管接头。散热器下方的出水管连接水泵,水泵将冷却液送入电机控制器,冷却IGBT元件,然后流入电机,再流回散热器上方的回水管。
