新能源汽车旋转变压器工作原理与检修技巧
来源:汽车维修与保养  作者:佚名  2023-10-19 09:02:20

三、旋转变压器的检测

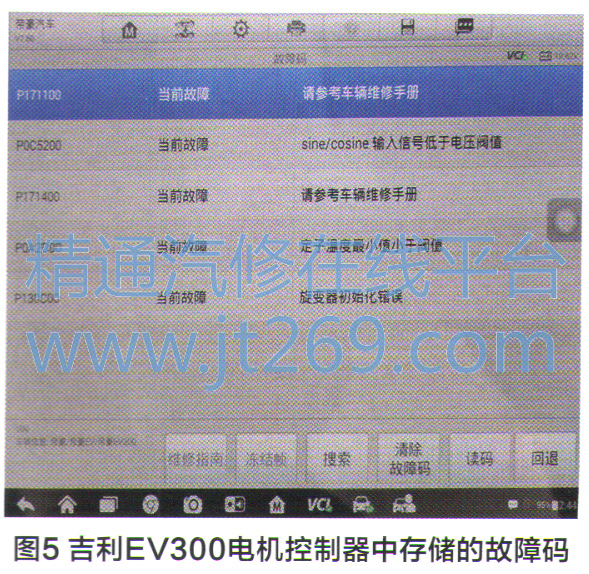

    遇到电动汽车无法上电,首先应使用诊断仪器读取电机控制器(MCU)中的故障码(图5)。对于吉利EV300和EV450纯电动汽车,与旋转变压器相关的故障码包括:POC5200-SINE(正弦)/COSINE(余弦)输入信号低于电压阀值;P0C511 C-SINE(正弦)/COSINE(余弦)输入信号超过电压阀值;P130000一Resolver旋变器初始化错误;P171000一角度跳变故障;P171100一信号失配错误;P171200-配置错误;P171300一奇偶校验错误;P171400一锁相错误。
    对于比亚迪电动汽车,与旋转变压器相关的故障码有:P1 BBF00一前驱动电机旋变故障,信号丢失;P1 B0000一前驱动电机旋变故障,角度异常;P1 BC100一前驱动电机旋变故障,信号幅值减弱。
    导致电动汽车电机控制器(MCU)中出现与旋转变压器相关故障码的可能原因有:
    1.旋转变压器损坏;
    2二旋转变压器至电机控制器之间的线路存在故障,例如电阻值过大、插头针脚松脱、腐蚀等;
    3.驱动电机总成存在故障;’
    4.驱动电机控制器存在故障(电机控制器内部旋变解码芯片损坏);
    5.驱动电机零位标定错误。
    读取到与旋转变压器相关的故障码后,维修技师应能够查询旋转变压器的电路图,并根据电路图正确测量旋转变压器三组线圈的电阻值,使用示波器测量旋转变压器的波形,并进行波形判断。检修旋转变压器的具体步骤如下:

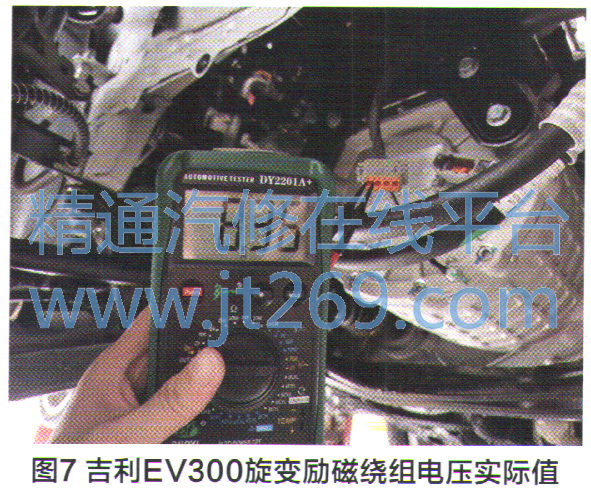

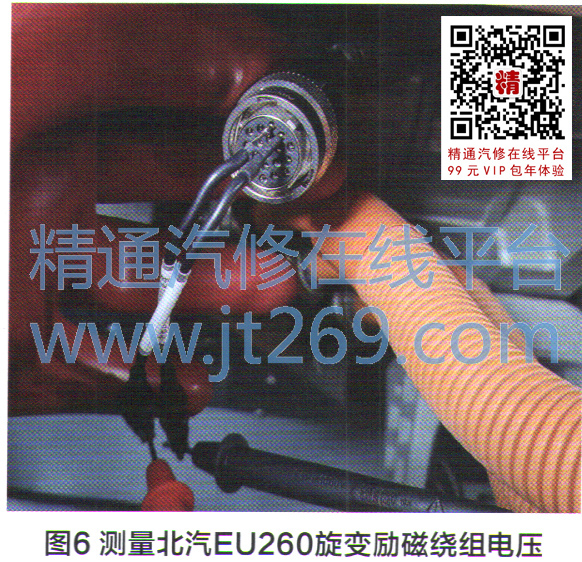

    1.检查励磁绕组的供电电压。对于北汽EU260旋转变压器的励磁绕组,将点火开关置于ON位置,将万用表置于交流电压档,测量连接至动力电子单元(PEU)侧的驱动电机旋转变压器19针插件A、 B号端(图6)之间的交流电压,正常情况下应该在2.7~5V之间。笔者通过实际测量发现,北汽EU260旋变励磁绕组电压为2.704V交流电压,吉利EV300旋变励磁绕组电压为8.36V,如图7所示。如果旋变励磁绕组电压为0,则应检查电机控制器连接至旋变传感器之间的线路是否正常。



上一页  [1] [2] [3]  下一页
