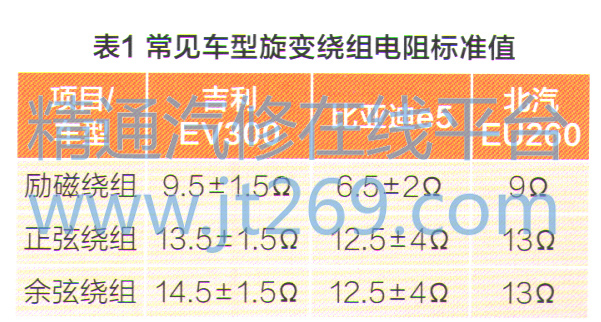

2.检测电机旋转变压器励磁线圈、正弦线圈和余弦线圈的电阻值。由于旋转变压器有6根线,内部有三组线圈,因此可以使用万用表测量线圈的电阻。拔下电机控制器上的低压插头,使用数字式万用表分别测量旋转变压器励磁线圈、正弦线圈和余弦线圈的电阻,确认电阻值应在标准范围内。需要注意的是,不同车型的标准值有所不同,表1列出了常见车型旋转变压器的标准值。吉利EV300旋变绕组电阻的实际测量值如图8所示。
3.检测旋转变压器的波形。使用示波器检测旋转变压器正弦线圈和余弦线圈的信号波形,并根据波形图判断旋转变压器工作正常与否。正常情况下,旋转变压器输出的正弦和余弦波形图如图9所示。
4.更换旋转变压器后的匹配校准。对于大部分车型,旋转变压器或者电机更换后,必须在其控制系统中重新写入偏移补偿量。若没有更新偏移补偿量,该汽车将会在预设模式下运行,这可能会限制电机的输出功率。以比亚迪
电动汽车为例, “电机零位标定”的具体步骤是:首先打开比亚迪诊断软件VDS,选择“汽车诊断系统”一“乘用车”一“EV系”;根据相关车型,选择对应的车型,点击“
ECU模块”,对各模块进行扫描,找到“电机控制器模块”并点击进入;选择“电机零位标定”,根据驱动电机铭牌上的零位条形码,在框中输入电机零位,并点击开始按钮,对电机零位进行际定。
