2.2 电压法
1. 电压法介绍
电压适用的手机故障很多，尤其是功能电路不工作的故障，例如：不显示故障、无信号故障、音频故障、WiFi电路故障等。
电压法是用万用表测量电路中的电压，再根据电压的变化情况来确定故障部位。电压法是根据电路出现故障时电压往往会发生变化的原理。
电压法是通用的电子产品维修方法，原则上使用任何电子产品的维修，所以电压法在iPhone手机维修中也是最常用的维修方法。
指针式万用表内阻较大，常用的MF500，MF47型指针式万用表的内阻是20KΩ/V，而数字式万用表的内阻可视为无穷大。内阻越大的万用表对电路的影响就越小，所以在维修iPhone手机时，一般还是选择内阻较大的数字式万用表。
2．电压法应用
电压法也是要通电才能测量电路，但是不用断开电路，是直接在电路板上测量，是一种很方便的电路维修方法。
首先要把万用表调节到电压档位，然后再把手机电路板通电，用红表笔接高位电压点，用黑表笔链接地线，或者低位电压点。测出电压数据，观察数据的变化是否在正常范围内。数据对参照可以从另一块正常的电路板获得。如果电压不在正常范围，那么判断是否有关元器件己经损坏，换上完好的元器件。

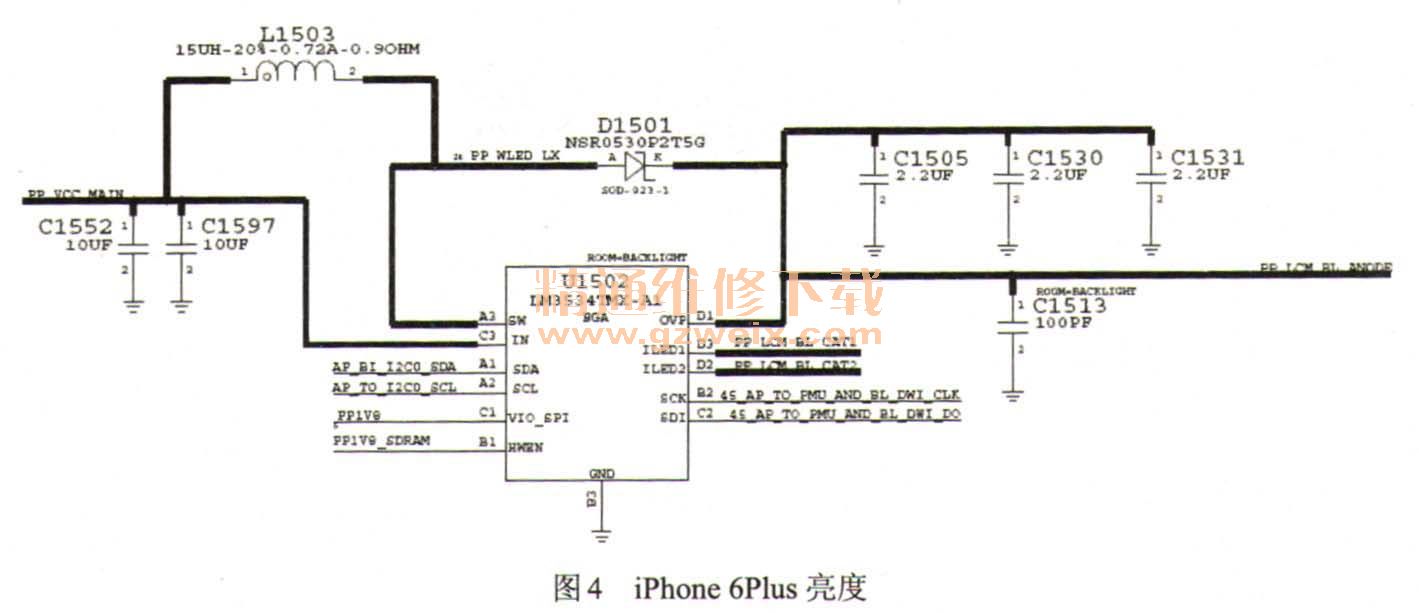

iPhone 6 Plus的亮度驱动电路如图4所示。
手机开机以后，使用数字式万用表的电压档测量C1597上有3.7V的供电电压，测量C1513上没有输出的亮度驱动电压，经检侧发现，L1503开路。
测量时，应先估计被测部位的电压大小来选取合适的档位，选择的档位应高于且最接近被测电压，不要用高档位测低电压，更不能用低档位测高电压。
使用电压法时还要注意，由于手机主板紧凑，尽量不要在测量过程中让万用表的表笔出现滑动现象，避免与其他元件短路而扩大手机故障。
2.3 电流法
1. 电流法介绍
在手机维修中，如果说维修工程师是医生的话，稳压电源相当于医生手中的听诊器，电流的变化相当于手机的“脉搏”。
任何一个有经验的手机维修师傅，对任何一部故障手机，分析其电流反应、电流状态如何，是判断手机故障的第一步，也是最基本和最重要的一步。所以，对于初学者，电流法可能是维修手机的起步，也是维修手机生涯终生要使用的一个重要技能。
电流法主要适用于大电流不开机、无电流、小电流等故障，最多的是不开机故障，但是有一个共同点，就是开机电流与正常手机不一样。
电流法是在iPhone手机维修中最常用的方法之一，原因有二：一是手机工作电压低，目前手机的工作电压为3.7V，除了少数的升压电路之外，内部工作电压一般在1~3.5V左右，电压变化幅度不明显；二手机的工作电流变化幅度大，从10mA到1000mA左右，很容易的通过电流表观察手机工作状态的变化。
在手机维修中，我们使用最多的维修仪器是直流稳压电源，如图5所示。
一线维修使用的一般是0~15V/0~2A的直流稳压电源，这种直流稳压电源可以给手机提供电源，还可以观察手机的开机电流。
2．电流法应用
以不开机故障为例，介绍电流法在iPhone手机维修中的应用．不开机是手机维修中最常见的故障之一，维修工程师在维修一台不开机的手机时，首先要向用户了解引起故障的原因，一般存在以下几种情况：手机摔过、进水、由于充电引起或正常使用中出现。
通过用户提供的信息，可判断故障范围。一般摔过的手机，主要检查有没有虚焊，小元件有无摔掉现象；入水的手机，一般先清洗，再看看有无氧化、腐蚀的地方；因充电引起不开机的手机，主要检查元件有无击穿、烧坏；正常使用中出现不开机的，主要检查是否因电池没电，接触不良引起等。
经过上述初步检查如果还不能判定故障范围，就需要加电试机，观察电流反应，根据电流反应来判定故障范围，以下是从实际维修中总结出来的几种不同的电流反应。
（1）大电流不开机
大电流不开机分为两种：一种是加上电源就出现大电流漏电；另一种是按开机键立即出现大电流。下面分别分析这两种情况。
1）引起大电流不开机故障的原因
加电就出现大漏电电流，故障的原因一般是手机上直接与电池供电相连的元件损坏、漏电。如电源管理芯片、功放、由电池直接供电的芯片等。
按开机键大电流反应，引起此故障的原因，一般在电源的负载支路上，而损坏的元件也较多样化，大的元件如基带处理器、应用处理器、射频处理器、音频芯片、硬盘等，小的元件如LDO供电管、滤波电容等。
2）维修大电流不开机的方法
该故障维修方法有多种，如感温法、分割法、对地阻值法等。一般情况下，采用感温法较多，把直流稳压电源输出调到0V，给手机供电，慢慢升高电压，电流到500mA左右停止，然后用手触摸电路板上的各元件，感觉哪个元件发烫较厉害的，多数取下更换即可就能解决问题。如果电源管理芯片发烫，同时又有其他负载芯片烫手的话，则一般为负载芯片问题。
分割法一般都是在无法具体确定为哪个元件发热的情况下才使用，具体是把电源管理芯片输出的各个支路逐次切开，以判断是哪支电路出现漏电。
对地电阻法也比较实用，但要靠平时多积累一些正常机型的阻值数据，作为维修时的参考，这里不再赘述。
（2）按开机健无电流反应
1）引起故障的原因
引起按开机键无电流反应的原因有三种：开机线有问题，开机键损坏引起，开机键到电源的开机触发端有断线，电源管理芯片损坏，没有输出正常的开机触发信号；电源管理芯片到电池的正极有断线，没有电池供电到电源管理芯片。
2）维修按开机键无电流反应的方法
开机线出问题的比较常见，而且处理也较容易，一般飞线就可解决，如果是开机按键问题，直接更换就行了。
对于电源管理芯片损坏问题，则需要更换电源管理芯片，注意电源管理芯片虚焊可能造成按开机按键无电流反应现象。
对于电源管理芯片无供电问题，使用数字式万用表分别测量电源管理芯片的电池供电脚就可以判断。
（3）小电流不开机
针对小电流不开机现象，可以采取下面的方法进行判断，根据各集成电路工作消耗的电流多少来判断故障范围。
首先找一个正常的iPhone手机，先将电源管理芯片、时钟晶体、应用处理器、硬盘、基带等几个主要芯片拆下，然后再逐个装上。观察拆下时每一个芯片的电流变化，做为以后维修的依据。
电流法是基于有维修经验的维修方法，需要有相当深厚的手机论理基础，所以学习电流法不要只认为不需要学习手机的基础原理和理论，恰恰相反，而是对理论提出了更高的要求，不懂理论只能学会运用，懂理论可以做到去充实、完善、提高，熟练地运用到各类机型上去。
