3.4  单元电路故障——“单元三步”法
    在功能手机或智能手机中，键盘背景灯电路、振动器电路、摄像头电路、GPS电路等，都叫以采用“单元三步”法维修。
    “单元三步”法就是在维修中针对供电、控制、信号三个要索进行判定，通过对供电、控制、信号三个要素进行侧盘，来判定手机的故障范围，“单元三步”法可以总结为“电、信、控即。
    1. 供电
    对于手机单元电路故障，首先要检查供电电压是否正常，是否能够输送到单元电路，如果供电不正常首先检查供电电压。
    2. 信号
    在实际维修工作中，主要检查单元电路中信号的处理过程，尤其是关键的测试点。
    3．控制
    手机大部分电路的工作是受控的，受谁控制呢？CPU。翻盖手机如果合上翻盖，LCD会不显示，这就是控制信号的作用。
    在单元电路中，控制信号的工作与否关系着单元电路是否能够正常工作，这也是单元电路故障维修中的关键测试点。
    4.“单元三步法”维修实例
    “单元三步法”在手机维修中可以适用于所有手机的故障维修，主要是要掌握好方法和技巧。

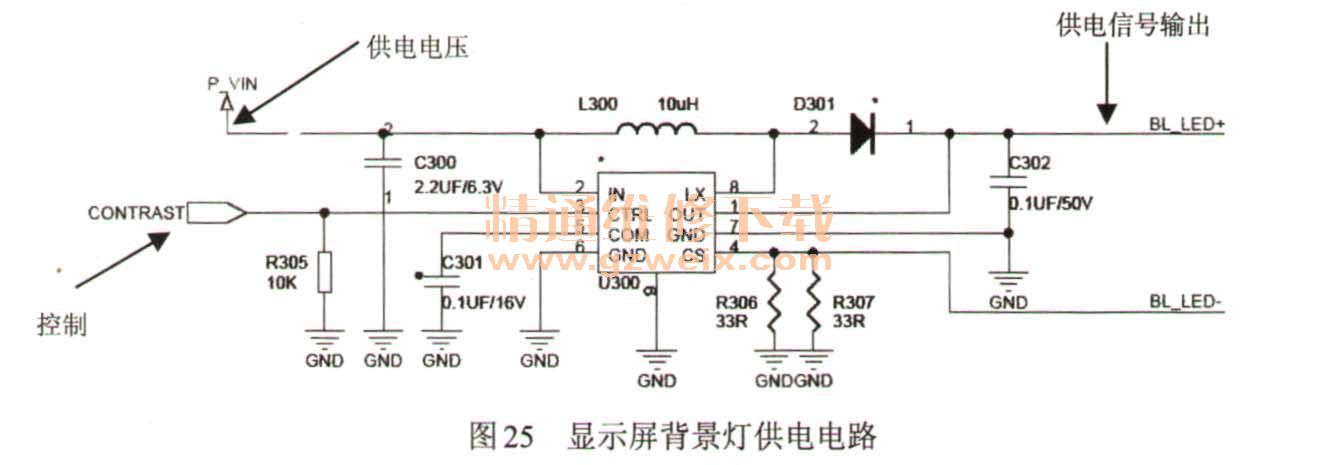

    下面以某手机显示屏背景灯供电电路的维修为例进行分析，如图25所示。

   （1）供电电压的测量
    使用万用表测量C300两端是否有3.7V左右的供电电压，如果有电压，说明供电部分是正常的，需要再检查控制、信号两个测试点．如果供电这个测试点不正常，就要检查供电部分是否有故障，负载是否存在短路问题等。
   （2）控制电平的测量
    显示屏背景灯供电电路的工作受CPU控制，显示屏背景灯芯片U300的3脚为控制引脚，该控制电平的测试点为R305两端，如果该电平为低电平，显示屏背景灯芯片不工作，如果该电平为高电平，显示屏背景灯芯片开始工作。
   （3）信号的测量
    当单元电路具备了供电电压、控制电平两个基本工作条件以后，电路开始工作，电压信号从U300的1脚、7脚输出，信号的测试点就是BL  ED+、BL  ED-。
    如果该输出点没有输出信号，说明电路没有工作，测量单元电路的输出点，是把握整个电路是否工作的关键。
    以上是简析“单元三步”法在手机单元电路故障维修中的应用，同样，“单元三步”法也可以应用在手机其他单元电路的维修中。
    3.5  黑箱子维修法
    1. 黑箱及黑箱理论
  （1）黑箱
    在控制论中，通常把所不知的区域或系统称为“黑箱”，而把全知的系统和区域称为“白箱”， 介于黑箱和白箱之间或部分可察黑箱称为“灰箱”。一般来讲，在社会生活中广泛存在着不能观测却可以控制的“黑箱”问题。比如，我们每天都看电视，但并不了解电视机的内部构造和成像原理，对我们而言，电视机的内部构造和成像原理就是“黑箱”。
   （2）“黑箱”理论
    “黑箱”是未知的世界，也是要探知的世界。如何了解未知的黑箱呢？只能在不直接影响原有客体黑箱内部结构、要素和机制的前提下通过观察黑箱中“输入”、“输出”的变量，得出关于“黑箱”内部情况的推理，寻找、发现其内部规律，实现对“黑箱”的控制，这种研究方法叫做“黑箱”理论。
    2.“燕箱”维修法在集成电路维修中应用
  （1）电子墓础“黑箱”

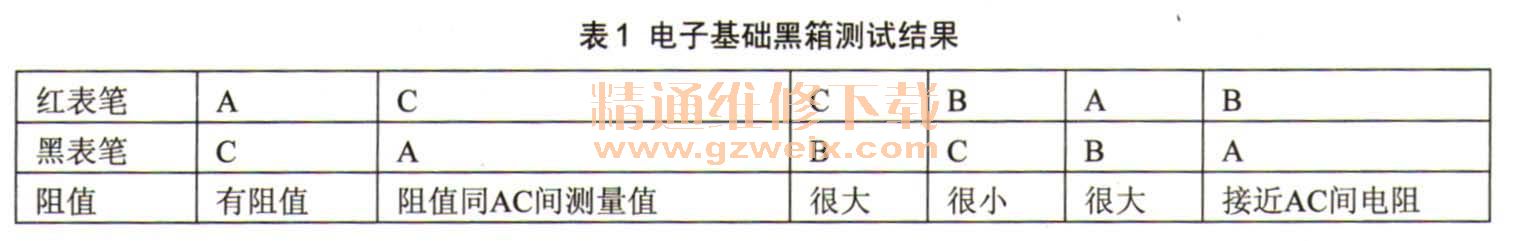

    有一只电阻和一只二极管串联，装在盒子里。盒子外面只露出三个接线柱A、B、C，如图26所示，使用指针式用万用表的欧姆挡进行测量，测量的阻值如表1所示，试在虚线框中画出盒内元件的符号和电路。



    从上面电子基础黑箱来看，只能看到一个黑箱子和外面的三个接线柱，如果手里只有一块万用表，根据黑箱理论，如何能够判断电子羞础黑箱内到底有什么元件呢？

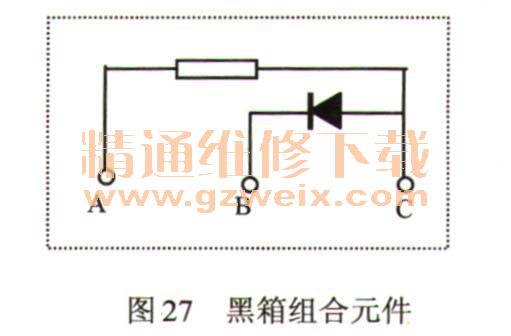

   首先要知道这个黑箱内接的是一只电阻和一只二极管，电阻的正反向阻值是一样的，二极管的正反向电阻却差别很大。那么先来看上面的表，AC和CA之间的阻值是相同的，符合电阻的特性，首先假设AC间连接的是一个电阻，CB间阻值和BC间阻值符合二极管特性，假设BC间接一只二极管，再管AB和BA间阻值，符合一只电阻串联一只二极管的可能，结果如图27所示。

    利用万用表、攀握的电子知识和“黑箱”理论，判断出黑箱内电子元件的接法和结构，看似简单，却对实际维修有非常现实的意义。
    （2）用黑箱理论判断集成电路故障
    在手机维修中，不是每一部手机都能找到原理图纸，即使有原理图纸，也不一定人人会看，即使会看图纸，用户也不一定有时间等待，如果半小时修不好，用户可能会去别的地方维修，而新机型层出不穷，也不可能每一部手机的图纸都熟练的记在心里，那到底应该怎么维修手机呢？怎么才能修炼成维修高手呢？黑箱理论就是制胜法宝，也就是高手的最后一招。
    首先，手机的结构框架是不变的，也就是说，无非就是GSM、CDMA、WCDMA、CDMA20000TD＿SCDMA、LTE等这几种架构，既然架构基本固定了，那么不同制式的网络系统只要记住常见的几种架构就行了，这样是不是就简单多了呢？
    其次，不同手机主板上的电路采用的集成块不同，但是电路功能基本相同，现在就用黑箱理论来判断各个集成块的功能．手机主板的集成块有些是认识的，有些拿不准，有些不认识，现在把手机的集成块当成一个个的箱子，认识的集成块当成白箱子，拿不准的当成灰箱子，不认识的当成黑箱子。根据掌握的电子知识和手机结构框架来推理这个集成块的功能，在推理时，要系统了解这个黑箱子输入、输出信号，得出关于黑箱内部情况的推理，寻找、发现其内部规律，实现对黑箱的控制。到这里，黑箱内完成了什么功能，与周围集成块的从属关系，由谁来控制这个集成块，了解到这些信息就足够了。
    最后，开始故障判断和维修，例如，手机没有信号，根据手机维修基本方法和手机结构框架分析，信号的处理是由射频处理器来完成的。首先应该找到射频处理器在主板的位置，找到射频处理器后，根据黑箱理论找出这个黑箱的输入信号、输出信号、控制信号。使用仪器测量输入信号是不是正常？如果输入信号不正常，说明故障和射频处理器没有关系。如果输入信号、控制信号都正常，没有输出信号，可能是射频处理器坏了，用黑箱理论来判断出射频处理器损坏了，不是很难吧？
