3 侯海亭手机故障维修法
做为一名合格的维修工程师，必须掌握电路荃础知识、仪器设备的使用方法以后，才能动手维修。对于手机的不同电路，采取的维修方法也不同，在本节中，针对射频电路、逻辑电路、电源电路和功能电路，提供不同的个性化的维修方法。
笔者从事手机维修十几年，在一线的维修工作中，总结了一套理论结合实践的维修方法，以笔者的名字命名为“侯海亭手机故障维修法”。
3.1 手机供电电路——“三电一流”法
对于手机供电电路的故障维修，一般采用“三电一流”法。
所谓“三电”是指手机在不同阶段或者不同模式下产生的电压．包括三种类型：一是手机在装上电池的时候就能够产生的电压，例如，备用电池供电电路、功放供电电路等；二是手机在按下开机键后就能够出现的电压，例如，系统时钟电路的供电、应用处理器电路供电、FLASH供电等，这些电压必须是持续供电的：三是软件运行正常后才能出现的供电，例如，接收机部分供电、发射机部分供电等。
“一流”是指通过电流法观察手机工作电路再判断手机故障范围。结合“三电”，配合电流法，基本可以准确判定手机供电电路的故障点。
1. 装上电池产生的电压
手机装上电池后，电池电压首先会送到电源电路，手机处于待命状态，若此时按下手机开机按键，手机立即执行开机程序。
如图2-6所示是iPhone 6 Plus手机电池接口电路，电池电压从电池触点J2523的1脚、7脚输出，送入到手机内部各部分电路。
（1）电源管理芯片供电
电池输出的电压，一般是先送到电源管理芯片电路，经电源管理芯片转换成不同的电压再送到负载电路中。电源管理芯片会输出多路不同的电压，主要是因为各级负载的工作电压、电流不同；避免负载之间通过电源产生寄生振荡。
手机装上电池后，电池电压PP VBATT VCC经过一个控制芯片转换为PP VCC MAIN电压，然后再送到应用处理器电源管理芯片，为电源管理芯片工作提供电压，使手机处于待命状态。

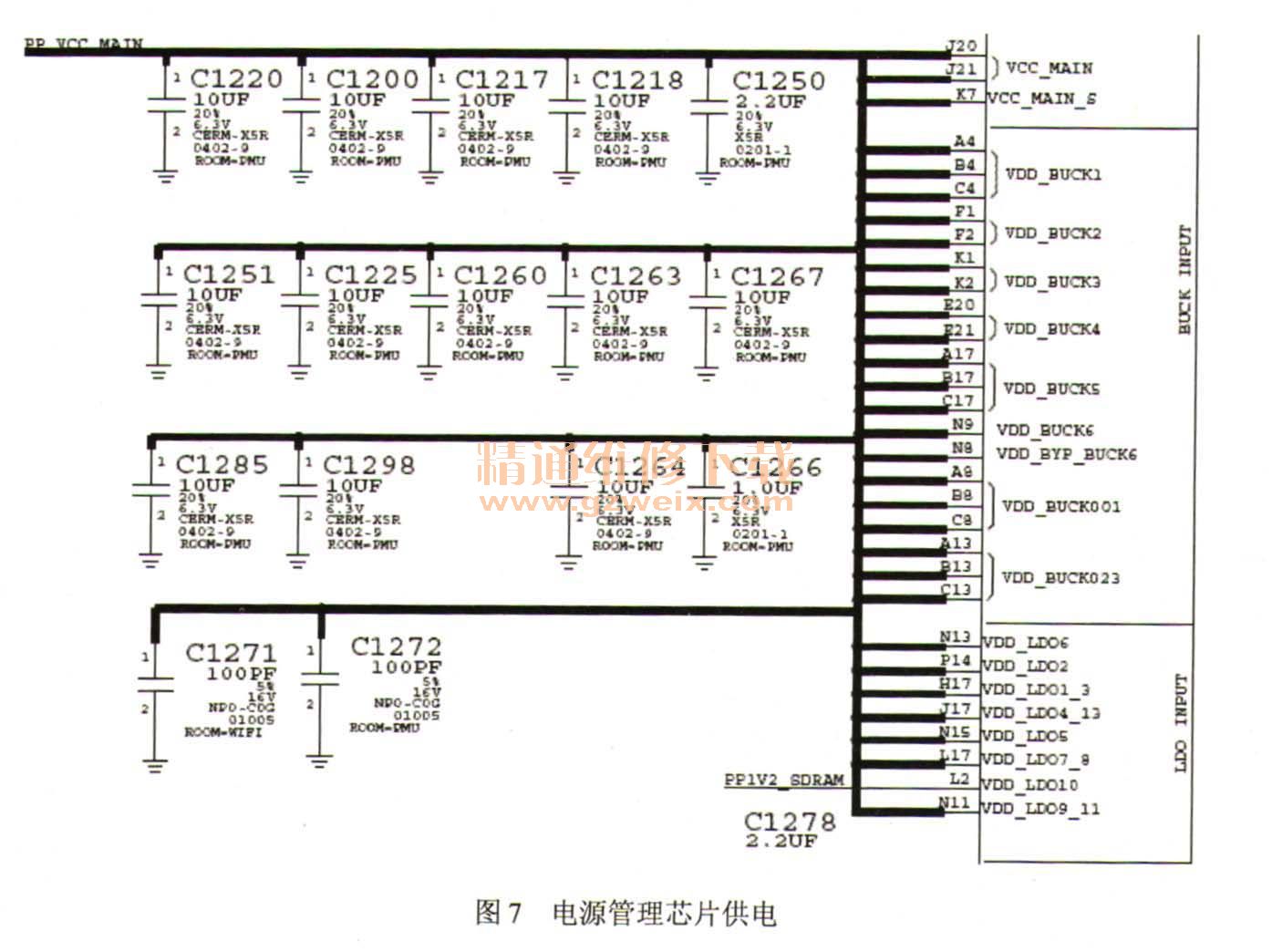

电源管理芯片供电电路如图7所示。
（2）功率放大器供电
在绝大多数的手机中，功率放大器的供电也是由电池来直接提供的，手机装上电池后，电池电压PP BATT VCC直接加到功率放大器U 2GPARF的4脚，为功率放大器提供供电。
功率放大器供电电路如图8所示。
（3）功能电路供电
电池电压还给手机中不同的功能电路直接供电，例如音频放大电路、升压电路、射频供电电路等，下面以音频功放电路为例进行简要描述。
音频功放电路的供电电压由电池电压PP BATT VCC直接提供，电池电压PP BATT VCC送到音频功放U1601的A2、B2、A4、A5脚，音频功放电路供电如图9所示。
2．按下开机按键产生的电压
按下手机开机按键以后，手机的电源管理芯片会输出各路工作电压至逻辑部分，也就是应用处理器电路。
iPhone 5手机的开机流程图如图10所示。
如图11所示是iPhone 6 Plus应用处理器电源管理芯片供电输出部分电路图，该部分电压是按下开机按键以后就持续翰出的电压。
按下开机按键以后产生的电压很有特点，该电压一般是持续输出的，主要供给应用处理器电路，保降应用处理器的稳定持续工作。
3．软件工作才能产生的电压
在iPhone手机中，有些供电电压不是持续存在的，而是根据需要由CPU控制电压输出，尤其是射频部分和人机接口电路等，这样做的目的很简单，就是为了省电，下面举几个例子来进行说明。
（1）送话器偏置电压
送话器的偏置电压只有在建立通话时才能出现，也就是说只有按下发射按钮以后才能出现，它是一个1.8~2.1V左右的电压，加到送话器的正极。在待机状态下无法测量到这个偏置电压。

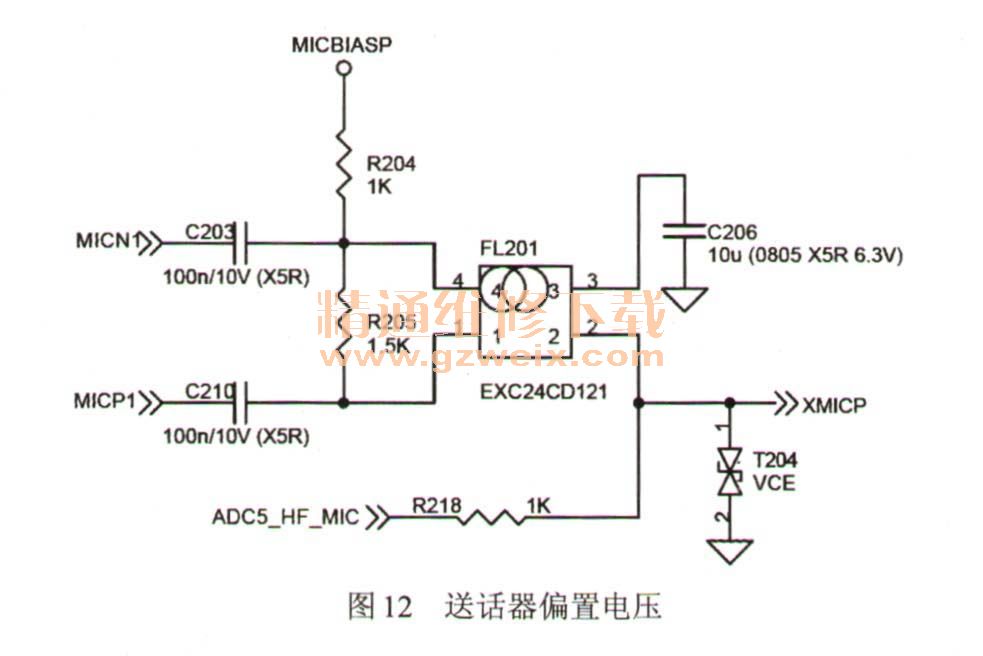

送话器MICBIASP偏置电压如图12所示。
（2）摄像头供电电压
在iPhone 6 Plus手机中，摄像头的供电PP2V85 AM DD不是持续存在的，只有当打开摄像头功能菜单的时候，应用处理器输出CAM XT DO N信号，摄像头供电电压PP2V85 CAM DD才有输出。
摄像头供电电压如图13所示。
4．一流（电流法）
在手机维修中，利用“电流法”判断手机故障是常用的方法之一，尤其是针对不开机故障，手机开机后，工作的次序依次是电源、时钟、逻辑、复位、接收、发射，手机在每一部分电路工作时电流的变化都是不同的，电流法就是利用这个原理来判断故障点或者故障元件的，然后再测量更换元件。
前面已经详细讲过电流法，在此不再赘述，用电流法配合直流稳压电源判断手机故障的方法，随着维修经验的积累，一将会掌握更多的方法和技巧。
2.3.2 手机CPU电路——“三点三线”法
在大部分的智能手机中，一般会有两个CPU，分别为应用处理器和基带处理器。手机CPU电路故障主要表现在CPU工作条件不具备或软件工作不正常引起的不开机、死机、开机不维持、无基带等问题。维修手机CPU部分故障的基本方法是“三点三线”法。
1. 三点
“三点”指CPU工作的三个最基本条件，是CPU部分电路故障检修的三个关键点，分别是供电、时钟、复位。
（1）供电
iPhone 6 Plus手机应用处理器的供电电压来自电源管理芯片，是由电源管理芯片持续供给的，只要按下开机按键后，这个电压就持续存在。
应用处理器供电电压如图14所示。应用处理器有多路供电电压输入，这里只给出只给出了PP PU、PP PU两种电压。
（2）时钟
系统时钟是CPU正常工作的必要条件之一，功能手机的系统时钟一般采用13MHz或26MHz，在iPhone 6 Plus手机中，应用处理器时钟24MHz，基带处理器时钟为19.2MHz。若系统时钟不正常，应用处理器电路不工作表现为手机不开机：基带处理器电路不工作则表现为无信号或无基带。
系统时钟信号应能达到一定的幅度并稳定。用示波器测系统时钟输出端上的波形，如果无波形则检测系统时钟振荡电路的电源电压（对于系统时钟VCO，供电电压加到系统时钟VCO的一个脚上，对于系统时钟晶振组成的振荡电路，这个供电电压一般供给射频处理器），若有正常电压，则为系统时钟晶体、射频处理器或系统时钟VCO坏。
注意，有的示波器直接在晶体上测量可能会使晶体停振，此时，可在探头上串接一个几十皮法以下的电容。有条件的话，最好使用代换法进行维修，以节约时间，提高效率。
系统时钟电路起振后，应确保系统时钟信号能通过电阻、电容及放大电路输入到CPU引脚上，测试CPU时钟输入脚，如没有，应检查线路中电阻、电容、放大电路是否虚焊或无供电及损坏。
如图15所示是iPhone 6 Plus手机墓带部分的系统时钟电路，系统时钟是基带工作的必要条件，一般用频率和示波器就可以很方便地测量系统时钟。
（3）复位信号
复位信号也是CPU工作的必要条件之一，符号是RESET，简写RST，复位一般直接由电源管理芯片输出至CPU，复位在开机瞬间存在，开机后测量时为高电平。

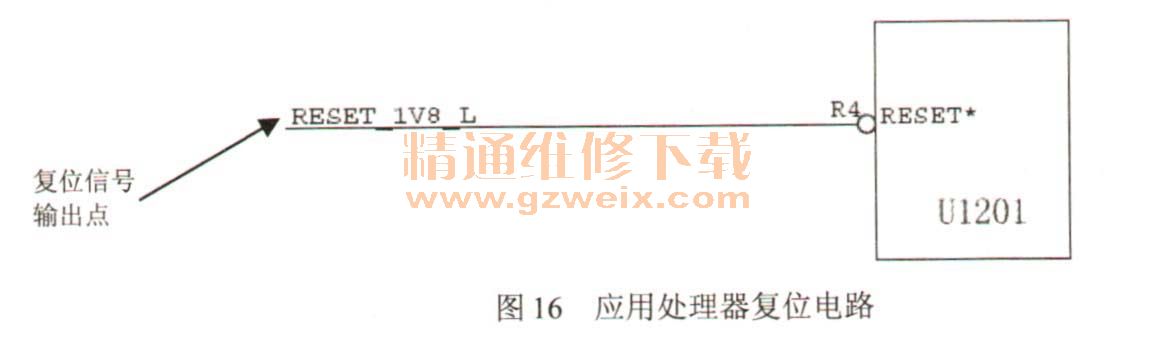

iPhone 6 Plus手机应用处理器复位电路如图16所示。
如果需要测量正确的复位时间波形，应使用双踪示波器，一路测应用处理器电源，一路测复位信号。维修中发现，因复位电路不正常引起的手机不开机现象并不多见。
在iPhone手机中有多路的复位信号输出。
2．三线
三线是指CPU的地址线、数据线、控制线，是CPU与FLASH等进行数据读写的关键条件。
一个电路总是由元器件通过电线连接而成的，在模拟电路中，连线并不成问题，因为各器件间一般是串行关系，各器件之间的连线并不很多，但单片机电路却不一样，它是以微处理器为核心，各器件都要与微处理器相连，各器件之间的工作必须相互协调，所以需要的连线就很多了，如果仍如同模拟电路一样，在各微处理器和各器件间单独连线，则线的数量将多得惊人，所以在微处理机中引入了总线的概念，各个器件共同享用连线，所有器件的8根数据线全部接到8根公用的线上，即相当于各个器件并联起来，但仅这样还不行，如果有两个器件同时送出数据，一个为0，一个为1，那么，接收方接收到的究竟是什么呢？这种情况是不允许的，所以要通过控制线进行控制，使器件分时工作，任何时候只能有一个器件发送数据（可以有多个器件同时接收）。
器件的数据线也就被称为数据总线，器件所有的控制线被称为控制总线。在单片机内部或者外部存储器及其他器件中有存储单元，这些存储单元要被分配地址，才能使用，分配地址是以电信号的形式给出的，由于存储单元比较多，所以，用于地址分配的线也较多，这些线被称为地址总线。
（1）地址总线
地址总线用AB表示，AB是英文Address Bus的缩写。地址总线（AB）用来由CPU向存储器单元发送地址信息，由于存储器单元不会向CPU传输信息的，所以地址总线（AB）是单向传输总线。
一个8位的CPU，其地址总线（AB）数目一般为16根，一般用A0~A15表示，这16根地址总线可以寻址的存储单元目录是2的16次方=65536=64KB。一个32位的单片机，其地址总线（AB）数目一般为32根，一般用A0~A31表示。
