2．三环
    “三环”是指射频部分工作的三个环路，分别是系统时钟环路、锁相环（PLL）环路、功放电路的功率控制环路。
   （1）系统时钟环路
    手机中的系统基准时钟晶体是手机中非常重要的器件，它产生的系统时钟信号一方面作为逻辑电路提供时钟信号，另一方面为频率合成器电路提供基准信号。
    手机中的系统基准时钟晶体振荡电路受逻辑电路提供的AFC（自动频率控制）信号控制。由于GSM手机采用时分多址（TDMA）技术，以不同的时间段（Slot，时隙）来区分用户，故手机与系统保持时间同步就显得非常重要。若手机时钟与系统时钟不同步，则会导致手机不能与系统进行正常的通信。
     在GSM系统中，有一个公共的广播控制信道（BCCH），它包含频率校正信息与同步信息等。手机一开机，就会在逻辑电路的控制下扫描这个信道，从中获取同步与频率校正信息，如手机系统检测到手机的时钟与系统不同步，手机逻辑电路就会输出AFC信号。AFC信号改变手机中的系统基准时钟晶体电路中VCO两端的反偏压，从而使该VCO电路的输出频率发生变化，进而保证手机与系统同步。
    系统时钟环路的测试方法很简单，可以用示波器测量系统时钟信号波形，或者用频率计测量系统时钟频率，也可用万用表来测试AFC电压，通过这三种测量手段可以判断系统时钟环路是否正常。

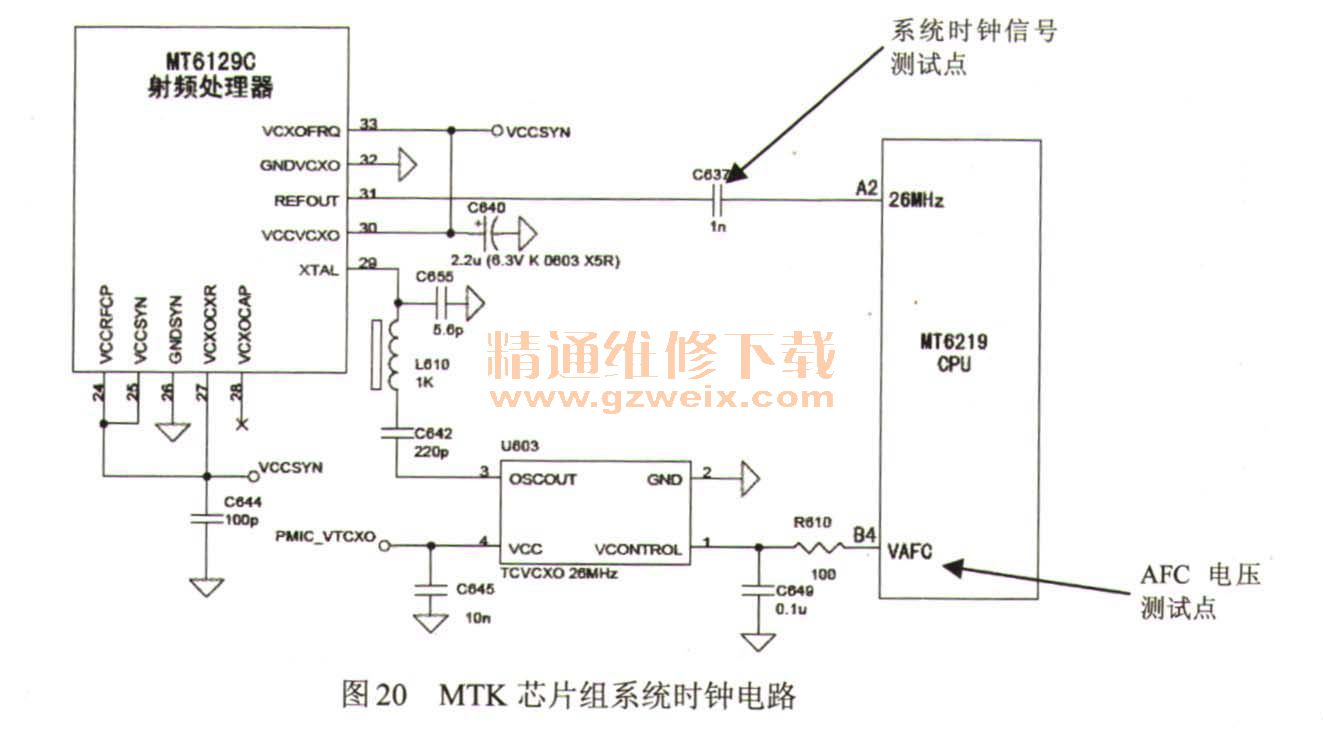

    如图20所示是MTK芯片组手机系统时钟工作电路。

    （2）镜相环（PLL）环路
    在移动通信中，要求系统能够提供足够的信道，移动台也必须在系统的控制下随时改变自己的工作频率，提供多个信道的频率信号。但是在移动通信设备中使用多个振荡器是不现实的，通常使用频率合成器来提供有足够精度、稳定性好的工作频率。
     利用一块或少量晶体采用综合或合成手段，可获得大量不同的工作频率，而这些频率的稳定度和准确度或接近石英晶体的称定度和准确度的技术称为频率合成技术。
    在手机中通常使用带有锁相环的频率合成器，利用锁相环路（PLL）的特性，使压控振荡器（VCO）的物出频率与基准频率保持严格的比例关系，并得到相同的频率稳定度。
      锁相环路是一种以消除频率误差为目的的反懊控制电路。锁相环的作用是使压控振荡轴出振荡频率与规定签准信号的频率和相位都相同（同步）。

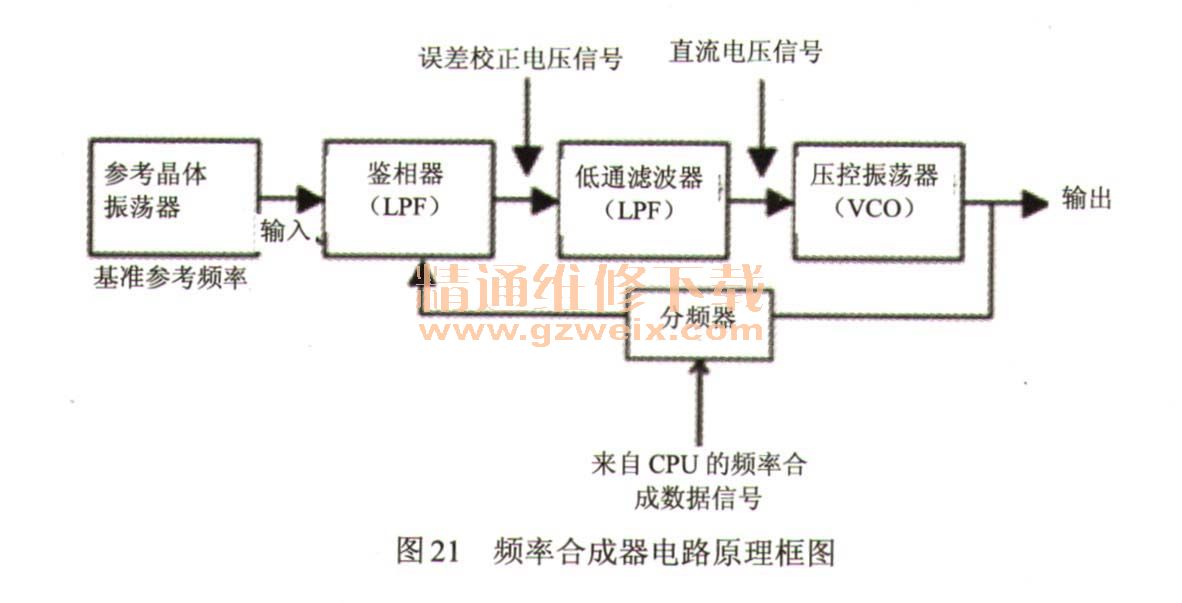

     锁相环由参考晶体振荡器、鉴相器、低通滤波器、压控振荡器、分频器5部分组成，如图21所示。

    锁相环（PLL）环路的工作频率受VCO调谐电压的控制，如果通过测量工作频率和波形非常困难，在维修中实际应用的方法是通过测试VC调谐电压来判定整个环路工作是否正常。
     在集成度较高的手机中，锁相环（PLL）环路基本都集成在集成电路的内部，外部环路中可以测量的信号有分频器的控制信号时钟、数据、启动（一般称这三个信号为“三线”控制信号）等，通过测量这三个信号来判定VCO环路是否工作。

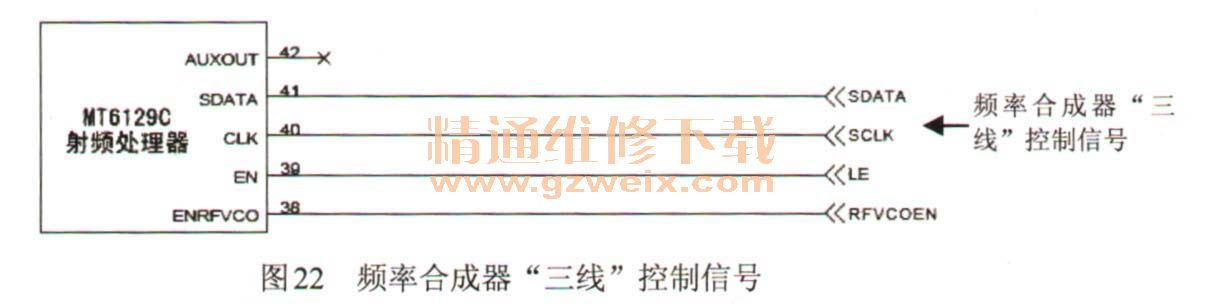

     如图22所示是 MTK芯片组手机的频率合成器“三线”控制信号。

    （3）功放电路的功率控制环路
    手机是一种移动通信设备，在移动通信过程中离基站的距离也是时近时远，离基站比较远时，需要有足够的功率，以使手机传出的信息能传输到基站：当离基站比较近时，若的功率过大，可能会带来各种干扰，导致手机不能正常工作。此外，电磁波的传播不仅受通信距离的影响，在不同的环境中受到的地形、地物的影响也很大；多径传播造成的衰落、建筑物阻挡造成的阴影效应和运动造成的多普勒频移，也可导致接收信号极不稳定，接收场强的瞬间变化往往可达10倍以上，故手机电路中的功率放大器具有它自己的特点，即功率放大器的放大倍数应能随不同的情况而变化，使到达基站的信号大小基本稳定，故手机功放最突出的特点是带有自动功率控制的电路。
    一个完整的功率放大电路通常包括驱动放大、功率放大、功率检测及控制、电源电路等。在功放的输出端，通过取样电路获取一部分发射信号，经高频整流得到一个反映发射功率大小的直流电平，这个电平在比较电路中与来自逻辑电路的功率控制参考电平进行比较，输出功率放大器的偏压，以控制功率放大器的输出功率。
    功率控制环路电路框图如图23所示。

    功放电路的功率控制环路受功率控制信号APC电压的拄啼，对于这部分电路的维修，一般使召示波器侧量功率控制电压（APC）信号，通过测量这个电压信号，看整个功率控制环路工作是否正常，这也是功率放大电路的一个关键侧试点。

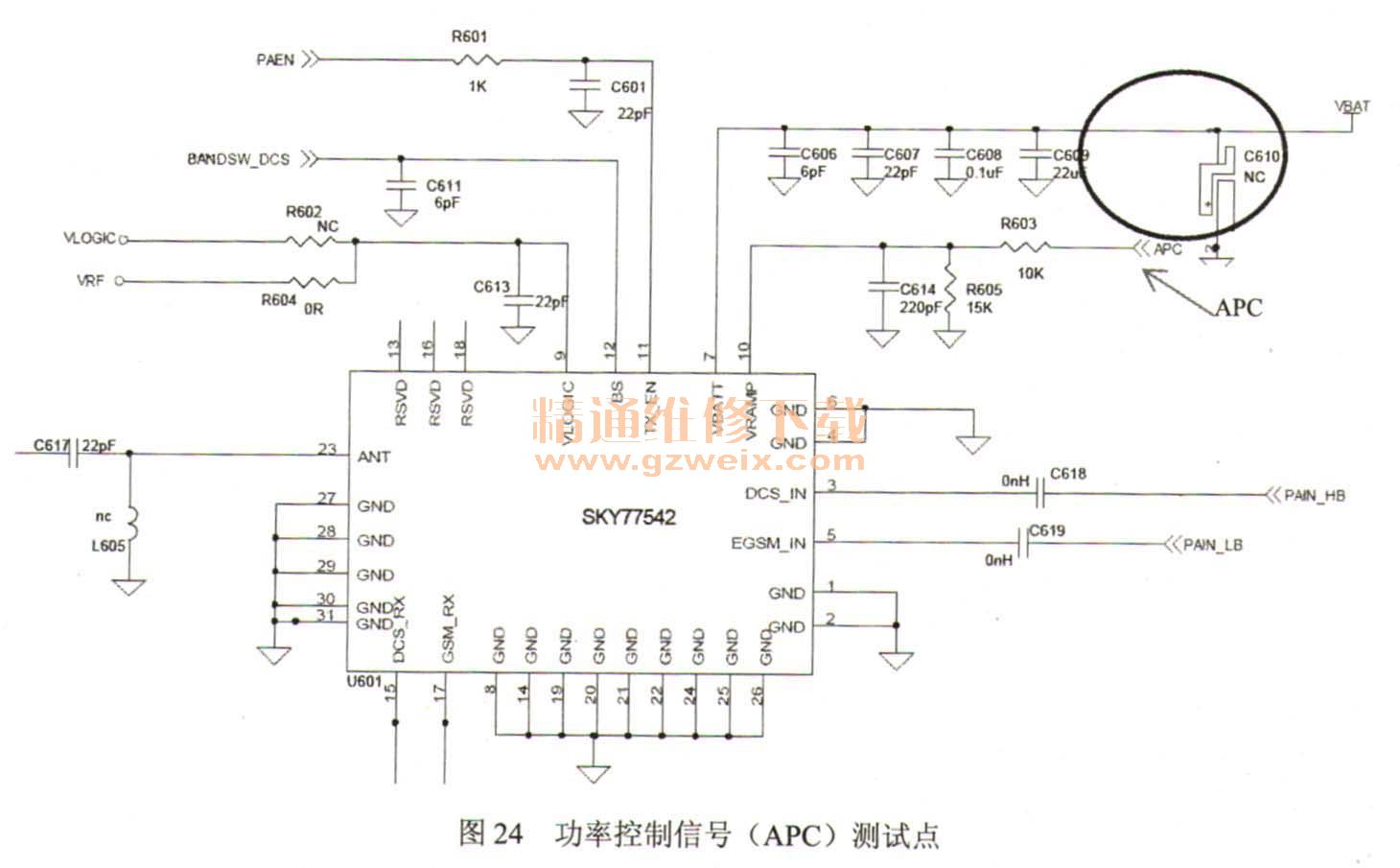

    如图24所示是MTK芯片组手机的功率控制信号（APC）测试点。
