详解苹果(iPhone)5s手机工作原理
来源:本站整理  作者:佚名  2015-12-04 10:35:18



    3.7  多功能开关控制电路
    在iPhone 5S手机中使用了苹果专用的USB/UART切换芯片U2,U2芯片支持7选1的切换,并且可以通过内部寄存器来控制,U2还支持附件ID的识别功能,可以识别不同的附件接入。

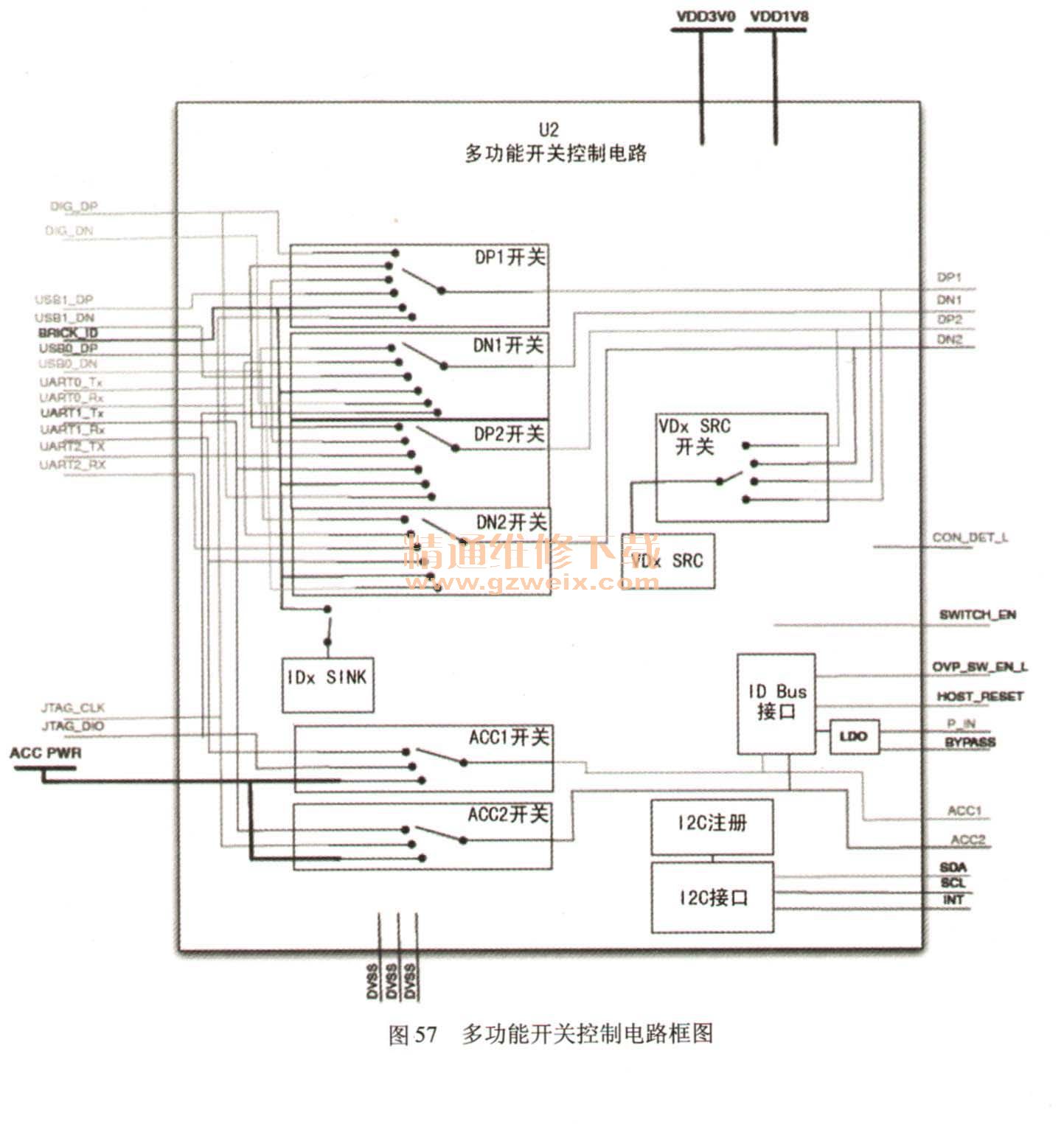

    多功能开关控制电路框图如图57所示。

    多功能开关控制电路原理图如图58所示。

    3.8  应用处理器存储器电路
    iPhone 5S手机应用处理器部分使用了两个存储器,分别是NAND Flash U4和EEPROM(码片)存储器U6,下面分别进行介绍。
    1. 存储器分类
    目前市面上使用的存储器有很多种,根据存储介质、存储方式、信息保存和存储用途等分类如图59所示。

    目前较为常用的是半导体材料ROM和RAM存储器。
    2. NAN D存储器
    NOR和NAND是现在市场上两种主要的非易失闪存技术。Intel公司于1988年首先开发出NOR Flash技术,彻底改变了原先由EPROM和EEPROM一统天下的局面。1989年,东芝公司发表了NAND Flash结构,强调降低每比特的成本并具有更高的性能,像磁盘一样可以通过接口轻松升级。但是经过了十多年之后,仍然有相当多的硬件工程师分不清NOR和NAND闪存。
    “NAND存储器”经常可以与相“NOR存储器”互换使用。许多业内人士也搞不清楚NAND闪存技术相对于NOR技术的优越之处,因为大多数情况下闪存只是用来存储少量需要多次擦写的代码,这时NOR闪存更适合一些。而NAND则是高数据存储密度的理想解决方案。
    NOR的特点是芯片内执行(XIP,eXecute In Place),这样应用程序可以直接在Flash闪存内运行,不必再把代码读到系统RAM中。NOR的传输效率很高,在1~4MB的小容量时具有很高的成本效益,但是很低的写入和擦除速度大大影响了它的性能。
    NAND结构能提供极高的单元密度,可以达到高存储密度,并且写入和擦除的速度也很快。应用NAND的困难在于Flash的管理需要特殊的系统接口。
    NAND Flash内部结构框图如图60所示。

    在iPhone 5S手机中,将NAND Flash分成三个区:隐藏区用于存放开机程序,系统区用于存放系统文件,用户区用于存放用户数据,如MP3、MP4等。
    NAND Flash与NOR Flash相比较,其数据线宽度只有8bit,没有地址总线,I/O接口可用于控制命令和地址的输入,也可用于数据的输入和输出,多了CLE和ALE来区分总线上的数据类别。

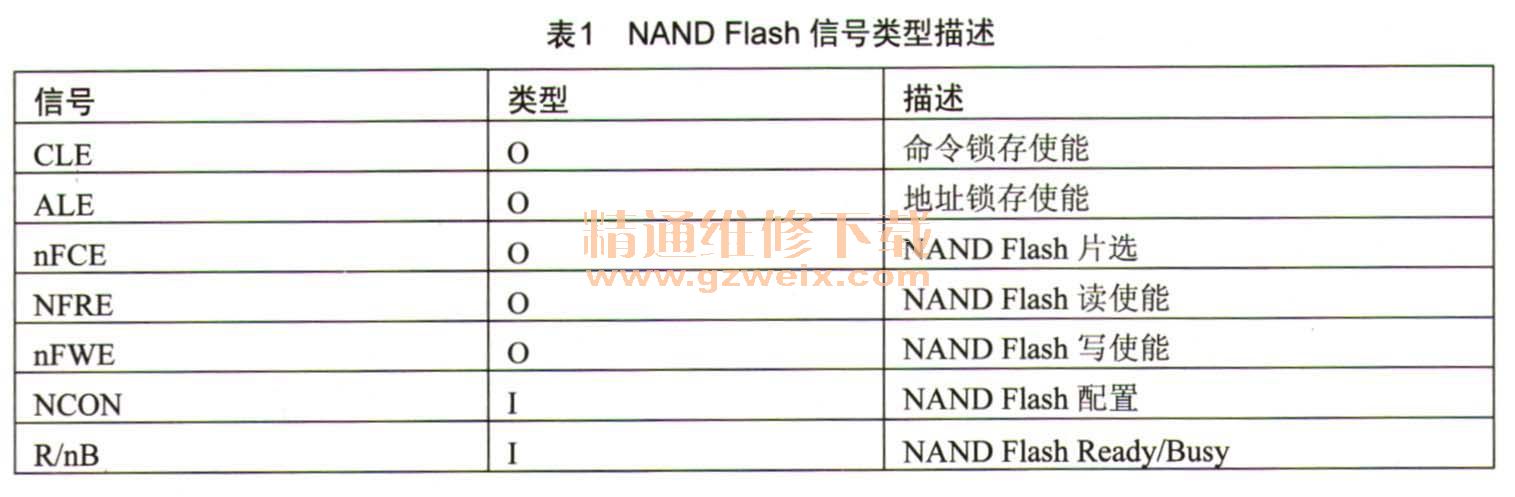

    NAND Flash信号如表1所示。

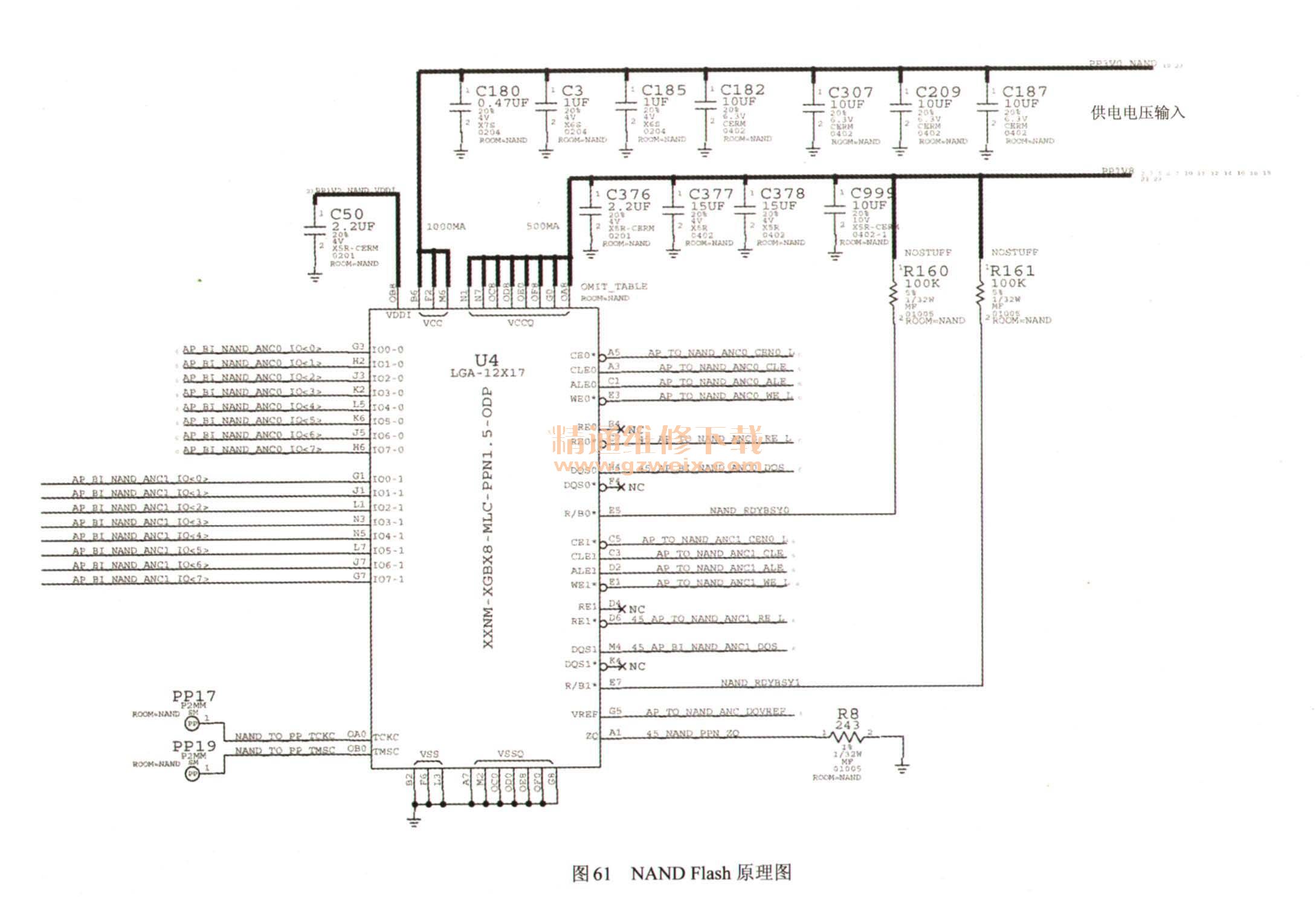

    NAND Flash原理图如图61所示。

    3. EEPROM存储器
    EEPROM(Electrically-Erasable Programmable Read-Only Memory,电子抹除式可复写只读存储器,或写作E2PROM)是一种可以通过电子方式多次复写的半导体存储设备。

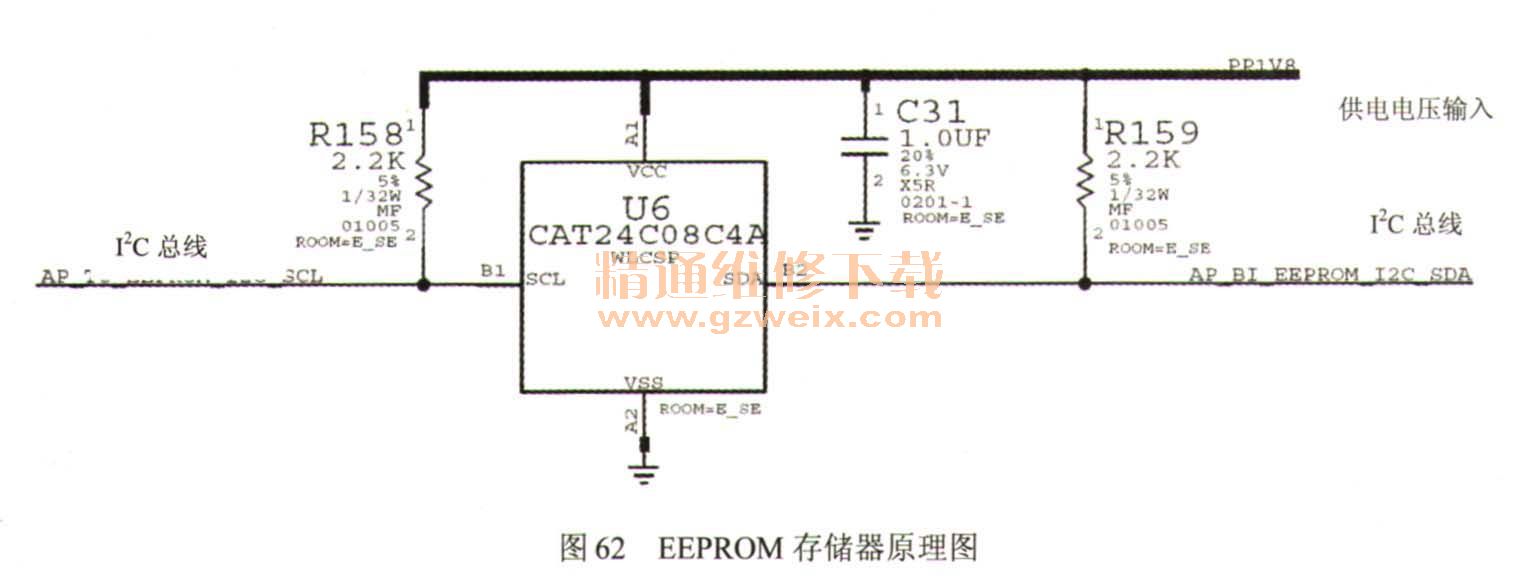

iPhone 5S手机应用处理器部分增加一个EEPROM存储器U6,U6通过I2C总线与应用处理器进行通信,原理图如图62所示。
