二、 基带电路及工作原理
    iPhone 5S手机使用了美国高通的MDM9615M芯片，MDM9615M是美国高通推出的支持LTE（FDD和TDD）、双载波HSPA+，EV-DO版本B和TD-SCDMA的Mobile Data Modem（MDM）芯片，该芯片组采用28nm节点技术制造，是MDM9600产品系列高度优化的后继产品。
    新的芯片组配备一个专用处理器，从而使OEM厂商凭借附加的增值服务可令其产品实现差异化，无需外部应用处理器就能开发Wi-Fi热点产品。两款芯片均兼容高通公司的Power Optimized Envelope Tracking（Q-POET）解决方案。该解决方案能够提供更好的功耗和散热能力，从而实现更小的终端外形。
    芯片组还通过使用高通公司的干扰消除与均衡（Q-ICE）算法实现业内领先的调制解调器性能，从而使用户数据流量更高，网络容量更大。除支持LTE TDD外，MSM9615还支持TD-SCDMA，这使其成为一种非常适合中国移动宽带市场的优化芯片组解决方案。
    MDM9615M和MDM8215可与WTR1605射频芯片和PM8018电源管理芯片配对，提供高度集成的芯片组解决方案。
    2.1  基带处理器MDM9615M电路
    1．基带处理器MDM9615M电路框图

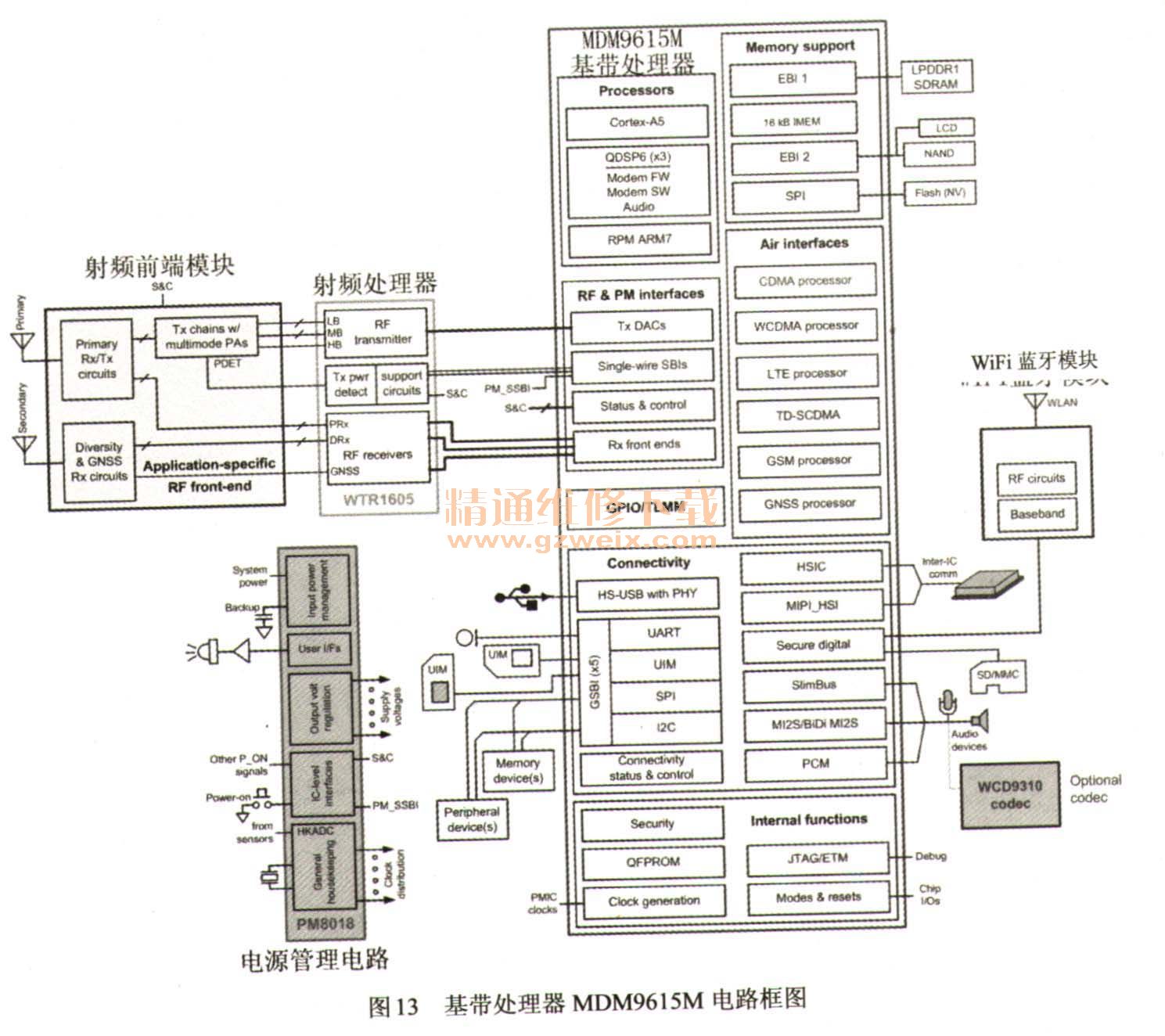

    基带处理器MDM9615M电路框图如图13所示。

    2．基带处理器供电电路
    基带处理器有多路内核供电，为内部不同电路供电，如图14所示。

    3．基带处理器控制信号
    基带处理器的控制信号比较复杂，主要来控制射频处理器的工作，以及控制不同BAND的频段工作。
    基带处理器控制信号如图15所示。

    4．基带处理器基带I/Q信号

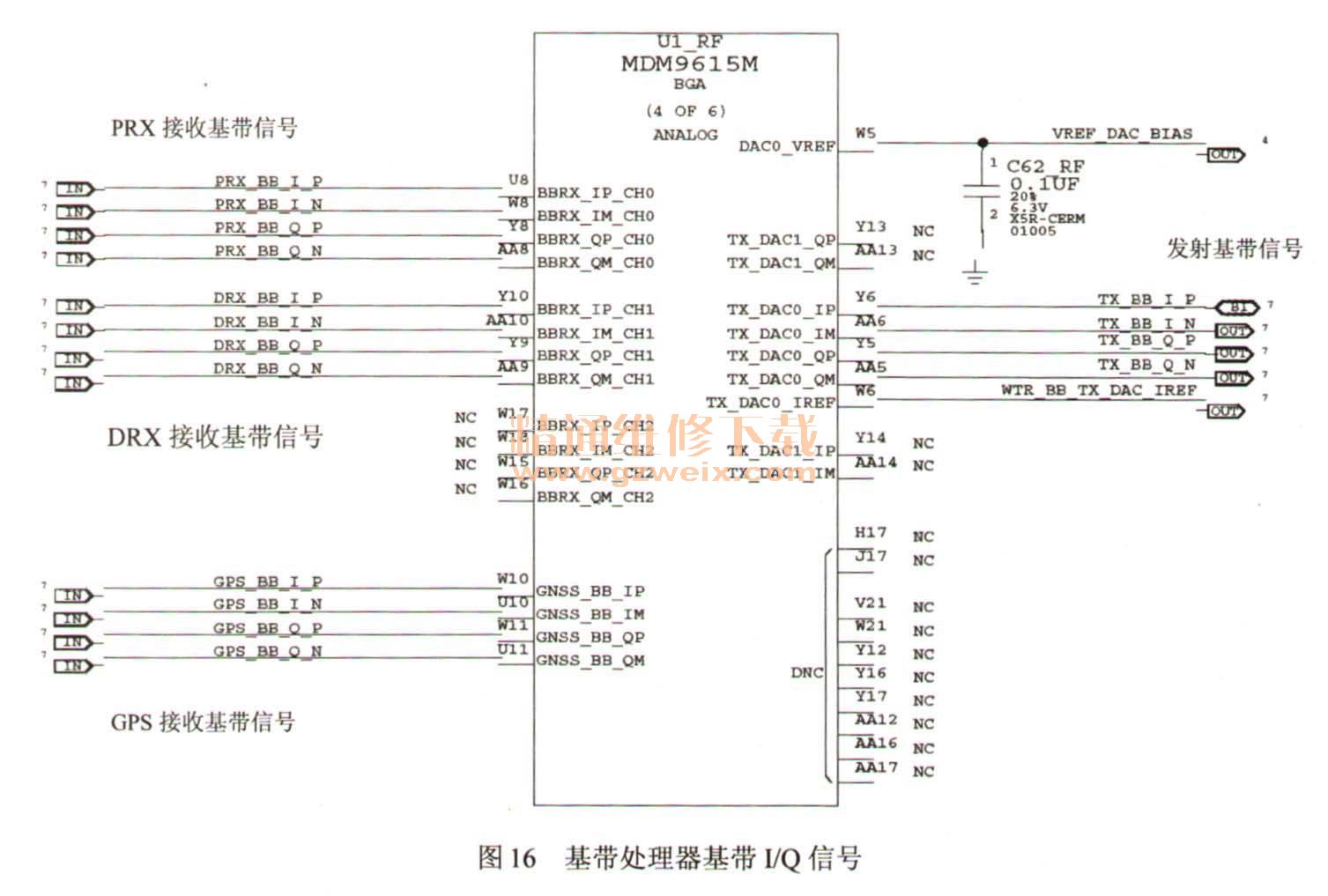

    由射频处理器送来的基带I/Q信号送入到基带处理器U1  RF的U8、W8、Y8、AA8脚，非连续接收基带I/Q信号送入到U1  RF的Y10、AA10、Y9、AA9脚。
    基带处理器U1  RF的发射基带I/Q信号从Y6、AA6、Y5、AA5、W6脚输出，送至射频处理器U3  RF。
    基带处理器基带I/Q信号如图16所示。

    2.2  基带工作时序
    1．基带电路工作时序

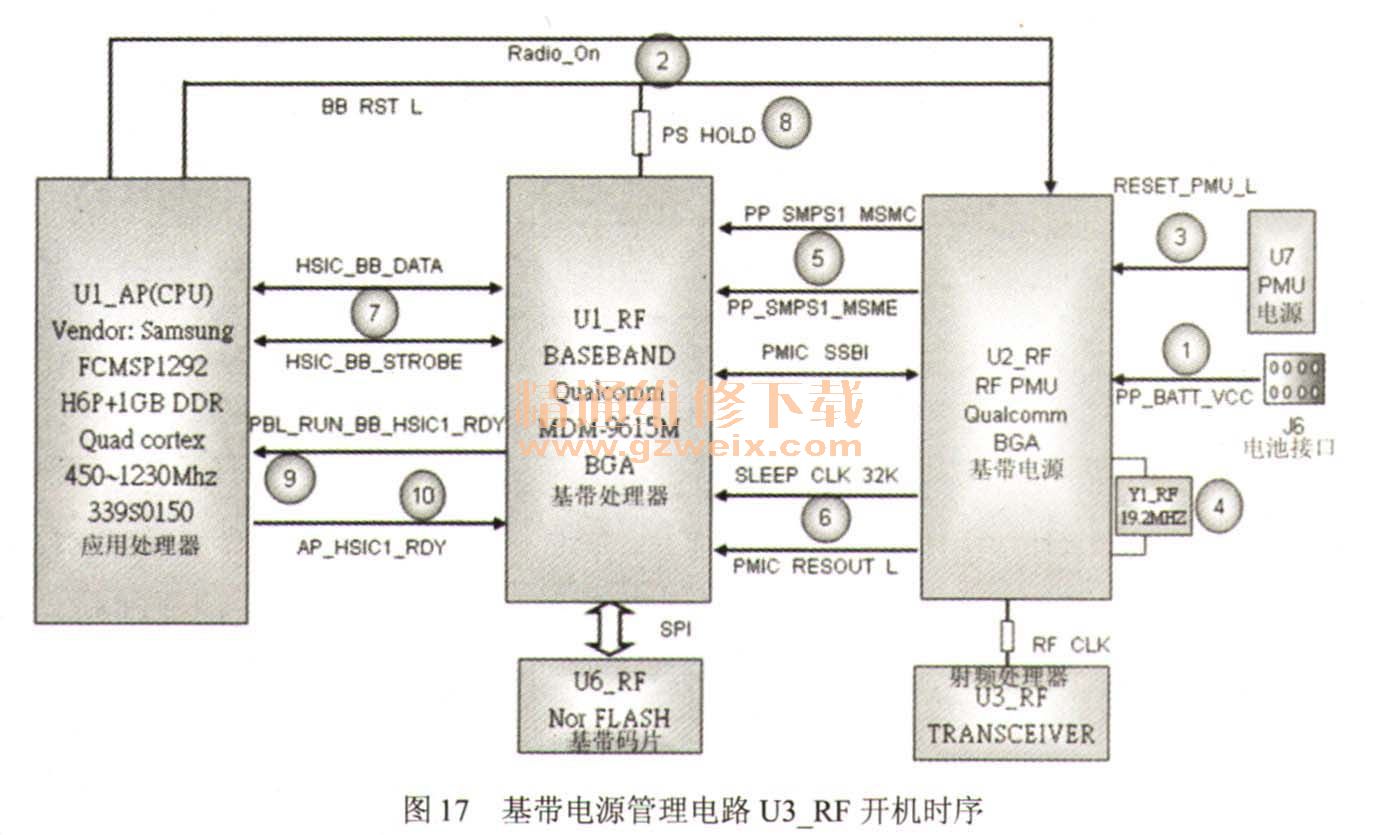

    基带电源管理电路U3  RF开机时序如图17所示。图中的数字表示工作的先后顺序，时序图对基带部分电路至关重要。

    电路U3  RF开机时序如下：
    ①电池J6给基带电源管理芯片U2  RF供电。
    ②应用处理器U1  AP发出Radio On的开启信号给基带电源管理芯片U2  RF。
    ③应用处理器电源U7发出Reset  PMU  L少的复位信号。
    ④基带电源管理芯片U2  RF启动19.2 MHz时钟信号。
    ⑤基带电源管理芯片U2  RF开启后提供基带处理器U1  RF和基带电源管理芯片U2  RF内部的工作电压（PP  SMPS1  MSMC和PP  SMPS1  MSME等）。
    ⑥然后基带电源管理芯片U2  RF发出SLEEP  CLK  32K主时钟和PMIC  RESOUT  L复位信号到U1  RF。
    ⑦基带处理器U1  RF具备电压、时钟和复位后，通过HSIC  BB  DATA和HSIC  BB  STROBE读取NAND的开机固件，从而运行开机程序并开机。
    ⑧开机后基带处理器U1  RF送出PS  HOLD给基带电源管理芯片U2  RF，让其维持供电。
    ⑨基带处理器U1  RF给CPU发出准备就绪信号PBL  RUN  BB  HSIC1  RDY。
    ⑩应用处理器侦测到PBL  RUN  BB  HSIC1  RDY信号后发出AP  HSIC1  RDY开启高速数据信号到U1  RF，BB接收到后运行程序并初始化BB NOR（U6  RF）。
    2．基带开机时序图

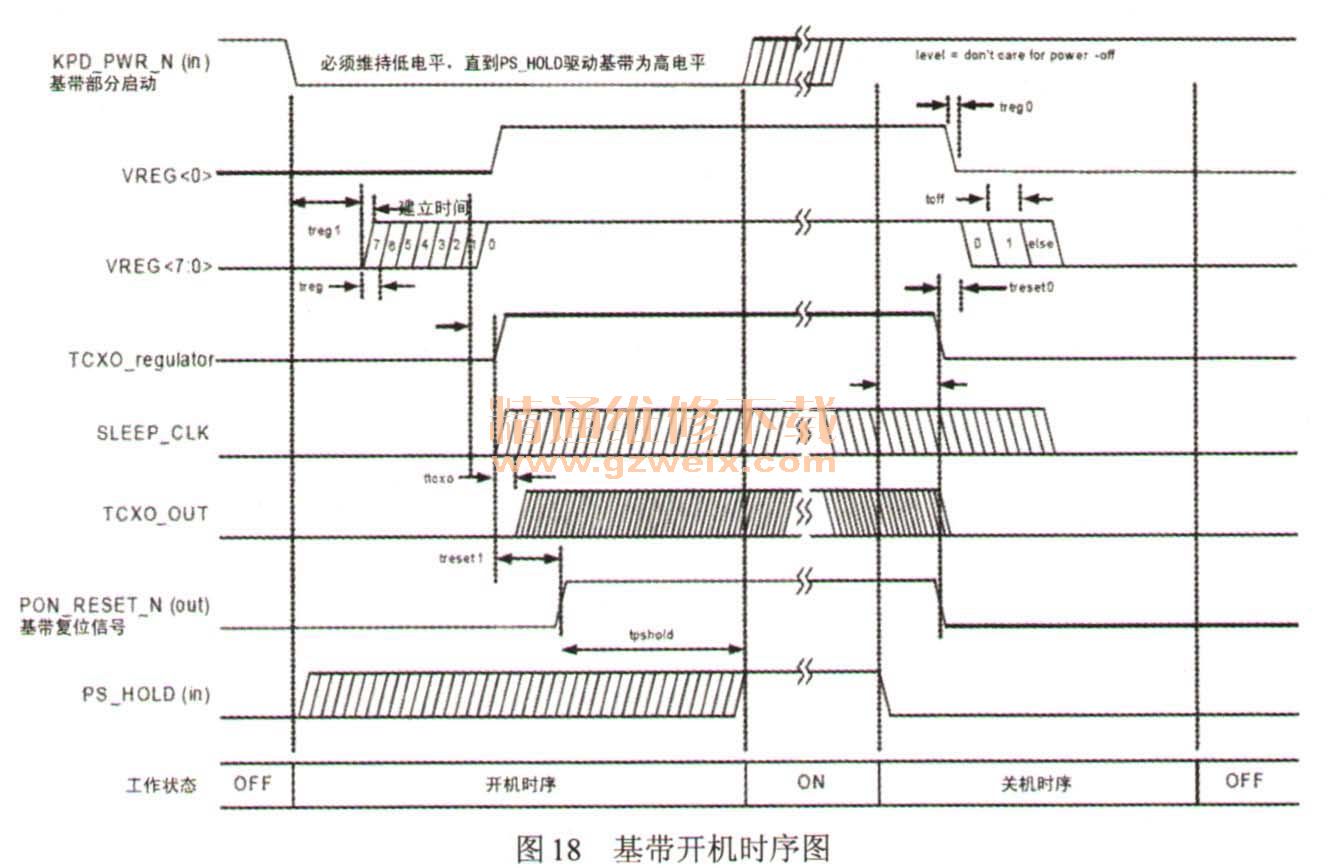

    上面已经介绍了基带的电路工作时序，下面换一个角度再看下基带开机时序图，如图18所示。
