2.3  基带电源电路
    基带电源芯片U3  RF的作用是将BATT电压转换为RF部分电路所用的各种电压，另外基带电源管理芯片还集成了时钟产生电路，产生19.2MHz、32.768kHz的时钟信号。
    1．基带电源管理电路控制信号
    基带电源管理电路控制信号主要来自于基带处理器U1  RF和应用处理器U1  AP，它们工作的先后顺序请参考上面介绍的时序图。

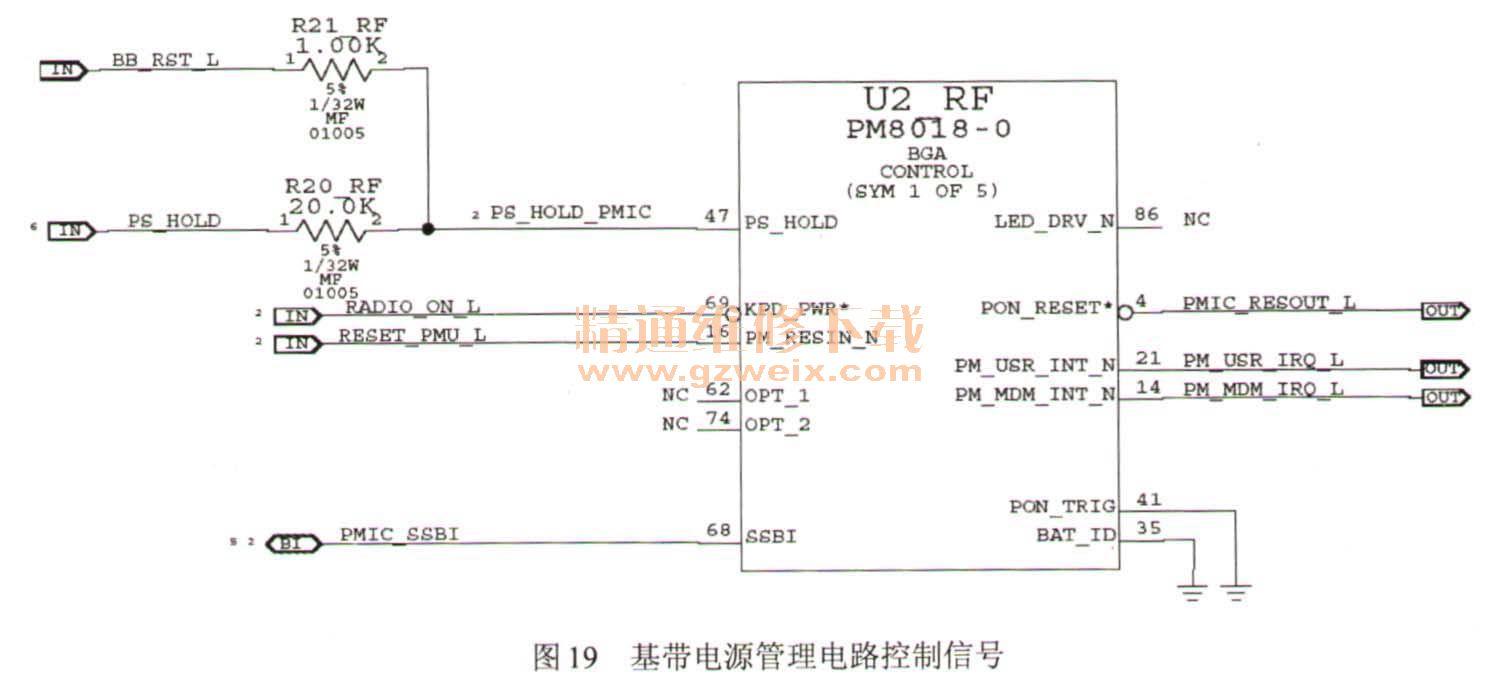

    基带电源管理电路控制信号如图19所示。

    基带电源管理电路U2  RF的1、2脚外接19.2MHz时钟，19.2MHz时钟信号从U2  RF的19、25脚输出，32kHz时钟信号从U2  RF的26脚输出。
    基带电源管理电路时钟信号如图20所示。

     2．基带电源管理电路供电输出
    基带电源管理电路有多路供电输出，给射频处理器及附属电路提供电源，基带电源管理电路供电输出如图21所示。

    2.4  基带Nor Flash电路
    基带处理器MDM9615M使用了MX25U1635E型号（U6  RF）Nor Flash，Nor Flash和基带处理器之间的通信使用了SPI接口。存储射频部分射频参数，通过SPI总线与基带进行通信。
   1. SPI接口
    SPI（Serial Peripheral Interface，串行外设接口），它可以使MCU与各种外围设备以串行方式进行通信以交换信息。SPl有三个寄存器，分别为控制寄存器SPCR、状态寄存器SPSR和数据寄存器SPDR。
 外围设备包括FLASH、RAM、网络控制器、LCD显示驱动器、A/D转换器和MCU等。SPI总线系统可直接与各个厂家生产的多种标准外围器件直接接口，该接口一般使用4条线：串行时钟线（SCLK）、主机输入/从机输出数据线MISO、主机输出/从机输入数据线MOSI和低电平有效的从机选择线NSS（有的SPI接口芯片带有中断信号线INT、有的SPI接口芯片没有主机输出/从机输入数据线MOSI）。
    SPI接口是在CPU和外围低速器件之间进行同步串行数据传输，在主器件的移位脉冲下，数据按位传输，高位在前，低位在后，为全双工通信，数据传输速度总体来说比I2C总线要快，速度可达到几兆比特每秒。
    接口包括以下4种信号。
    ．MOSI一主器件数据输出，从器件数据输入。
    ．MISO一主器件数据输入，从器件数据输出。
    ．SCLK-时钟信号，由主器件产生。
    ．NSS一从器件使能信号，由主器件控制，有的芯片会标注为CS（Chip Select）。
   在点对点的通信中，SPI接口不需要进行寻址操作，而且为全双工通信，显得简单高效。在多个从器件的系统中，每个从器件需要独立的使能信号，硬件上比I2C系统要稍微复杂一些。
    2. Nor Flash电路

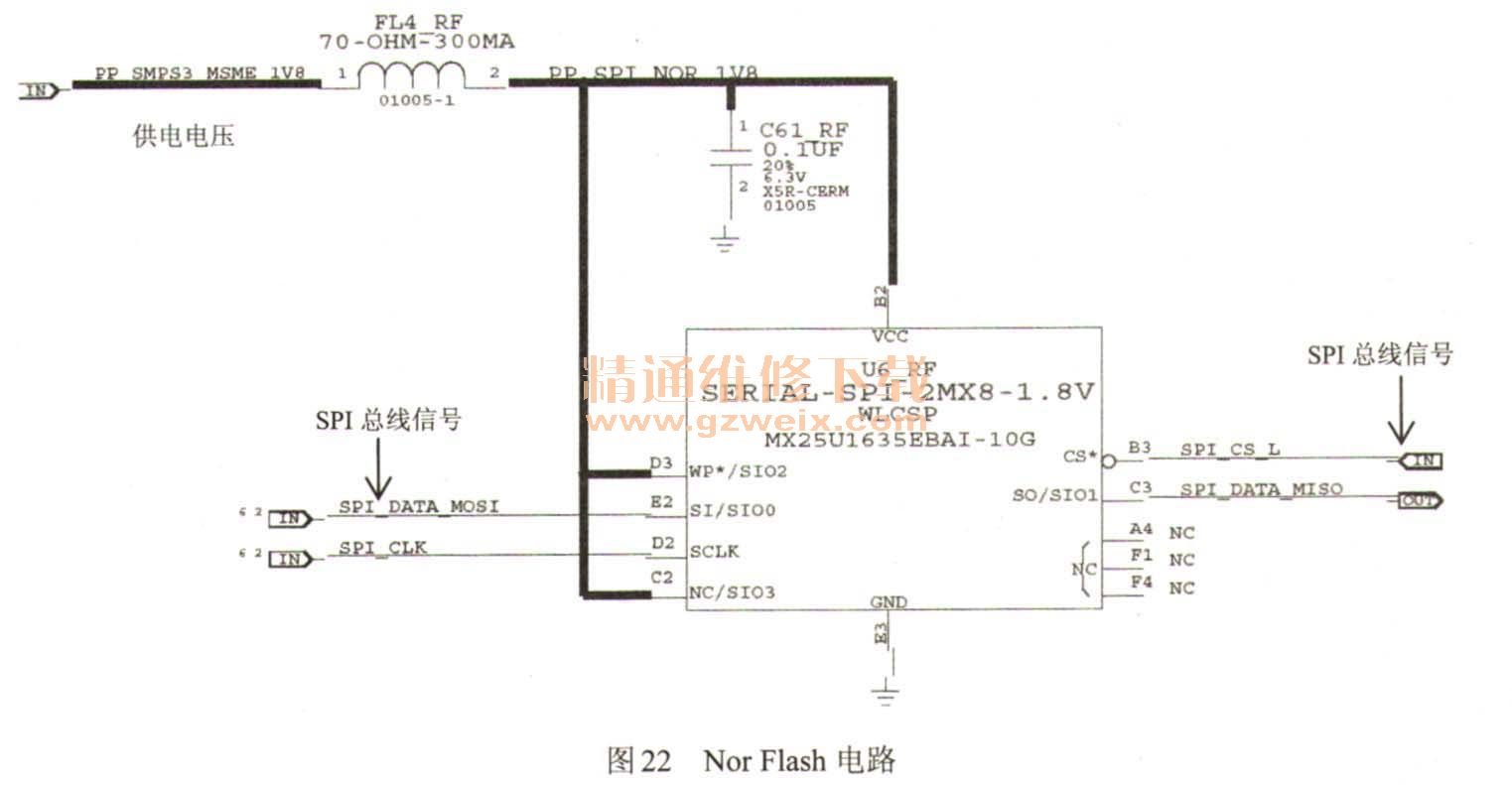

    基带处理器MDM9615M的Nor Flash电路如图22所示。
