3.6 触摸屏电路
在iPhone 5S手机触摸屏电路中，使用了U12、U15两个芯片完成了触摸信号的转换和处理。
1．电容式触摸屏
目前大部分手机的触摸屏都是电容式触摸屏，下面简单介绍电容式触摸屏的工作原理。电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜导体层，再在导体层外加上一块保护玻璃，双玻璃设计能彻底保护导体层及感应器。
电容式触控屏可以简单地看成是由四层复合屏构成的屏体：最外层是玻璃保护层，接着是导电层，第三层是不导电的玻璃屏，最内的第四层也是导电层。最内导电层是屏蔽层，起到屏蔽内部电气信号的作用，中间的导电层是整个触控屏的关键部分，4个角或4条边上有直接的引线，负责触控点位置的检测。
电容式触摸屏的4边均镀上狭长的电极，在导电体内形成一个低电压交流电场。在触摸屏幕时，由于人体电场，手指与导体层间会形成一个耦合电容，4边电极发出的电流会流向触点，而电流强弱与手指到电极的距离成正比，位于触摸屏幕后的控制器便会计算电流的比例及强弱，准确算出触摸点的位置。电容触摸屏的双玻璃不但能保护导体及感应器，更能有效地防止外在环境因素对触摸屏造成的影响，就算屏幕沾有污秽、尘埃或油渍，电容式触摸屏依然能准确算出触摸位置。
2．触摸电路供电
在iPhone 5S手机中，单独增加了一个显示电源U3为显示和触摸电路供电，U3的工作原理在前面己经讲过了，不再赘述。
显示电源U3输出PP5V1＿GRAPE＿VDDH、PN5V7＿ SAGE＿AVDDN、PP5V7＿SAGE AVDDH电压至U12和U15。电源管理芯片U7输出PP1V8＿GRAPE、PP1V8电压至U12和U15。

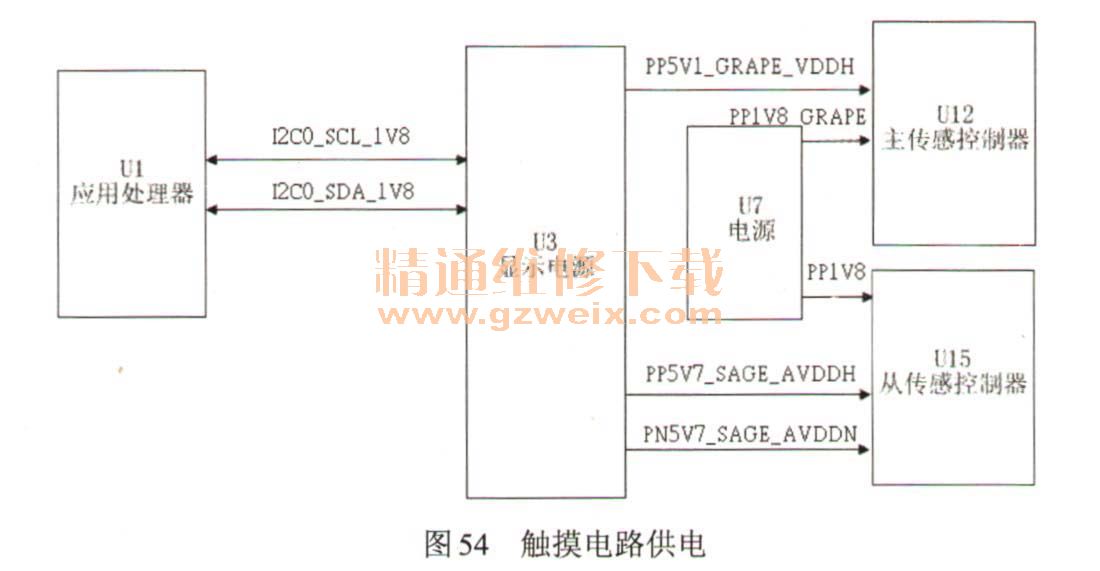

触摸电路供电如图54所示。
3．触摸电路工作原理
U12（主感应控制器）内部主要由ADC（模数转换）、校准系统和ARM组成。ADC主要负责将模拟的电容变化量信号转换为X-Y坐标信息传送给ARM，ARM对这些坐标信息进行解析，转变为相应的动作或功能信息，传送给校准系统，及时将周围环境（温度、湿度等）的变化对电容感测系统的影响进行校准和补偿，而不用系统做额外的校准动作，这也就是电容式触摸屏为何不需要校准的原因。
U15（从感应控制器、触摸屏驱动）内部主要由激励源和控制逻辑单元组成。激励源通过外加的5.7V电压通过内部升压成13.5V和-12V电压，从而产生启动信号，并发送给驱动线，控制逻辑单元通过算法使驱动线逐行进行扫描，从而确定触碰点的确切位置。

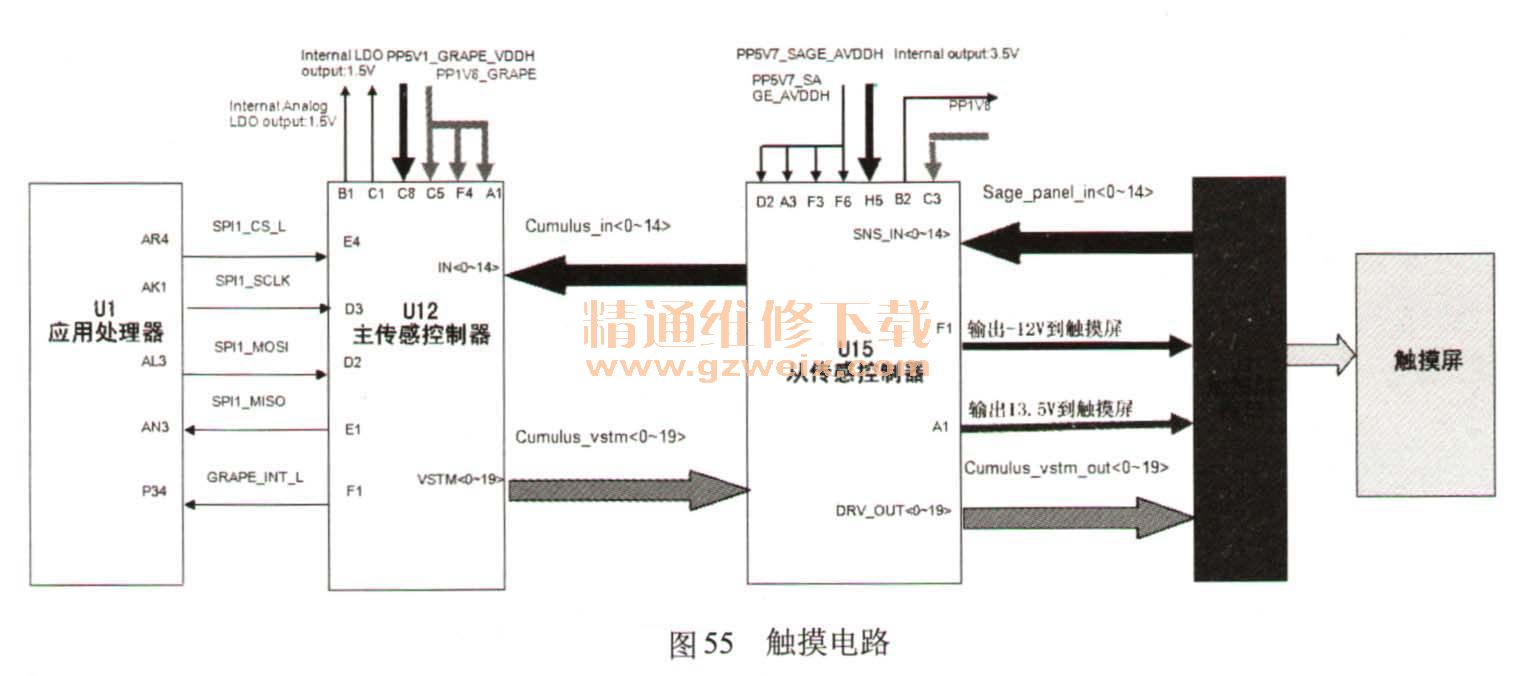

触摸电路如图55所示。
供电电压PP5V1＿GRAPE＿VDDH送到主传感控制器U12的C8脚，PP1V8＿GRAPE送到主传感控制器U12的A1、F4、C5脚；应用处理器输出32kHz时钟信号AP＿TO＿TOUCH＿ SCLK32K＿RESET＿L到主传感控制器U12的D1脚；应用处理器输出SPI总线信号AP＿TO TOUCH＿SPII＿CS＿L，AP＿TO＿TOUCH＿SPII＿SCLK、AP＿TO＿TOUCH＿SPII＿MOSI、TOUCH ＿TO＿AP＿SPII＿MISO分别送到主传感控制器U12的E4、D3、D2、E1脚；主传感控制器U12的内部ADC电路开始工作并输出1.5V电压，B1、C1脚外接1.5V电压滤波电容。
具备以上工作条件之后，主传感控制器U12输出升压启动使能信CUMULUS＿TO＿SAGE＿BOOST＿EN到从传感控制器U15的B2脚，U15内部的升压电路开始工作，输出-12V和13.5V工作电压至触摸屏。
主传感控制器U12与传感控制器U15开始通信（CUMULUS＿VSTM＿OUT<0-19>），经J4输入触摸传输信号Cumulus in<0-14>送到传感控制器U15，然后U15再送给主传感控制器U12加工处理。
在触摸电路中，注意触摸芯片U12、U15的工作条件，还有各个信号启动的先后顺序，也就是平时所说的时序，这是非常关键的。
4. BSYNC电路
显示模块输出显示多路同步动态控制信号LCM＿TO＿AP＿HIFA＿BSYNC，分别送至应用处理器U1的AP 12脚、从传感控制器U15的K15脚、缓冲器U5的1脚。
显示多路同步动态控制信号LCM＿TO＿AP＿HIFA＿BSYNC经过缓冲器U5以后输出LCM ＿TO＿AP＿HIFA＿BSYNC＿BUFF信号，分别送到主传感控制器U12的G1脚、显示电源U3的A2脚。
显示多路同步动态控制信号的作用是控制显示屏背光LED同步发光，避免出现显示、灯光不同步的问题。同时还同步控制触摸电路，灯亮显示的时候触摸能同步工作，灯灭不显示的时候锁定触摸屏。

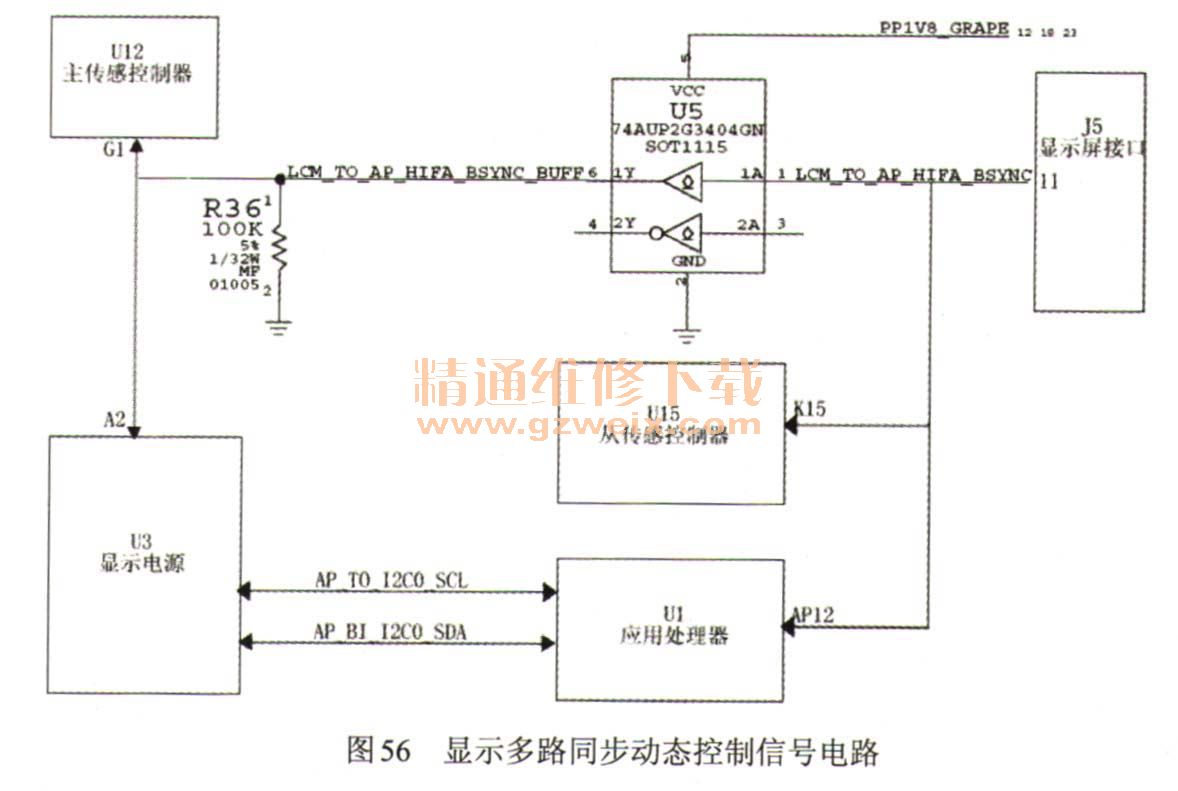

显示多路同步动态控制信号电路如图56所示。
