详解苹果(iPhone)5s手机工作原理
来源:本站整理  作者:佚名  2015-12-04 10:35:18


    3.9  应用处理器功率控制电路
    当应用处理器功率过高时,VCC_MAIN功率也会升得过高,此时电源管理芯片U7内部温度传感电路开启PP_VCC_MAIN_UVLO_SENSE=3.8V,MAIN_UVLO_SENSE 经分压后给U1600的 B2脚后,U1600的A2脚为高电平时,当U1600的A2脚为高电平时,Q1600饱和(D极与S极短接),使SOCHOTO为低电平,那么应用处理器的工作功率也就降低温度下降,那VCC_MAIN_SENSE也就为降低,从而使应用处理器正常工作。

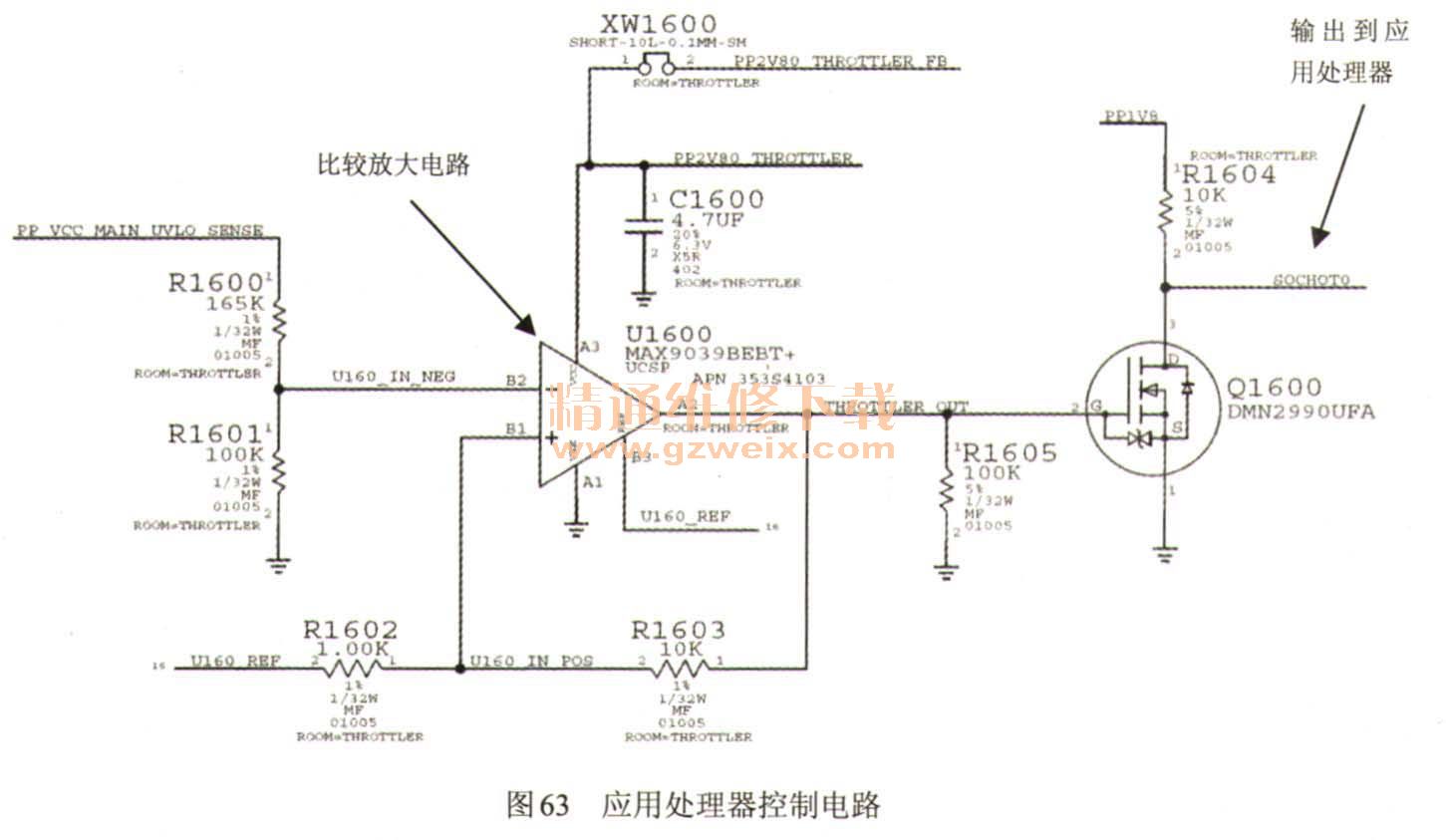

    应用处理器控制电路如图63所示。

    这个控制过程其实就是闭环控制过程:取样一—比较一—控制一—输出。把应用处理料比作发动机,那么这个电路就相当于“节气门”,控制适当的“节气门”使发动机工作在合适的功率状态。
