3．故障排查实例
（1）动臂带载下降无力
故障现象1台住友SH210-5型挖掘机转场爬平板车时，因平板车无爬梯，需用动臂下降支起履带爬上平板车，但用该机动臂支撑时支撑无力，无法将履带支起所需高度，该挖掘机其他动作均正常。
原因分析根据故障现象结合图1分析，能够造成动臂下降无力的原因主要有以下4个方面：一是动臂下降先导油路存在故障，二是动臂下降过载溢流阀存在故障，三是动臂保持阀存在故障，四是动臂再生单向阀存在故障。
故障排查首先，采用互换方法将动臂上升先导油路与动臂下降先导油路互换后试机，故障现象依旧，说明动臂下降先导油路正常。
其次，采用互换方法将斗杆收回过载溢流阀（见图2）与动臂下降过载溢流阀互换后试机，故障依然存在，说明动臂下降过载溢流阀正常。
再次，采用互换方法将动臂保持阀与斗杆保持阀互换，故障现象仍然没有改变，说明动臂保持阀正常。
接着，根据以上排查结果，结合图1分析，我们认为最大可能性是动臂再生单向阀存在故障。这是因为在动臂下降过程中，若动臂再生单向阀泄漏，可造成来白主泵I的压力油通过此阀直接流回液压油箱，导致流向动臂缸有杆腔的压力油无法建立所需压力。
然后，用压力表测量动臂下降支起履带时动臂缸的最大压力仅为22.8MPa，低于32MPa的正常溢流压力，说明动臂再生单向阀存在故障。
最后，拆下动劈控制阀阀芯，从该阀芯内部拆卸动臂再生单向阀，发现该单向阀磨损严重，与阀座无法形成密封。更换该单向阀后试机，故障现象消失。
（2）斗杆带载收回无力
故障现象1台XE210C型挖掘机单独操纵斗杆收回动作时，速度缓慢且挖掘无力。当斗杆收回到垂直地面时，还会出现短暂的白由摆动现象。工作装置其他动作均正常。

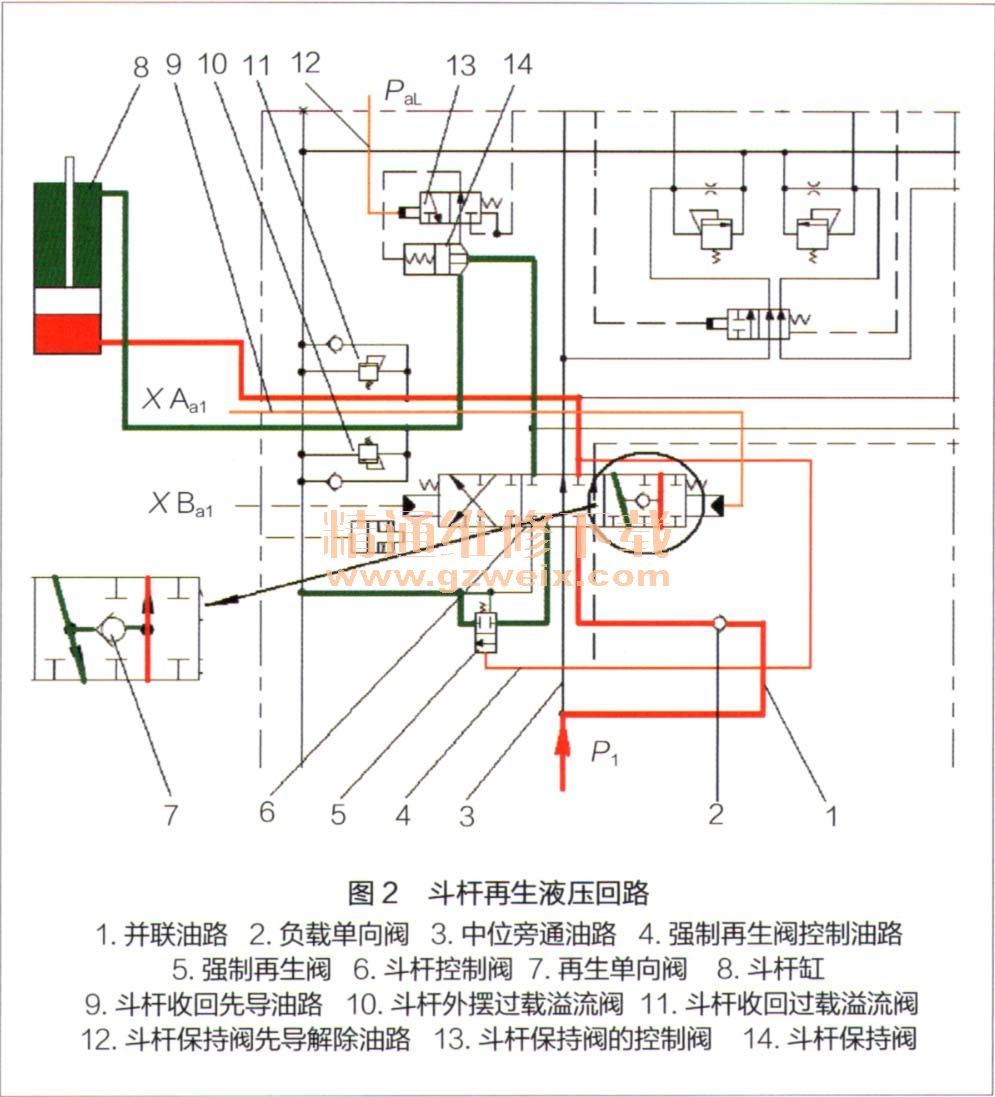

原因分析该故障为斗杆单方向动作不正常，可将故障范围缩小到斗杆收回先导油路及其工作油路上。结合斗杆再生液压回路工作原侧见图2）分析，引起斗杆收回不正常的原因可能有以下2个方面：一是斗杆收回先导压力偏低，二是向斗杆无杆腔供油的主油路压力偏低。
故障排查首先，测量斗杆二次先导压力。在操纵斗杆收回时测量其二次先导压力正常（3.85MPa）。
其次，测量斗杆溢流压力。在斗杆外摆时测量溢流压力正常（31MPa ），在斗杆收回时测量溢流压力异常（20 MPa ），由此推断斗杆收回过载溢流阀存在故障。
再次，采用互换方法将溢流压力正常的斗
杆外摆过载溢流阀与斗杆收回过载溢流阀互换，故障现象依旧，由此确认斗杆收回过载溢流阀无故障。
然后，根据以上排查结果，结合图2分析，我们认为如果斗杆缸存在内泄漏，会造成斗杆外摆和收回2个方向工作缓慢无力，但是排查结果是斗杆外摆正常，说明斗杆缸正常，初步判定再生单向阀存在故障。斗杆控制阀阀芯内部有1个再生单向阀，若该单向阀反向封闭不严，就会导致斗杆收回工作压力油在此处直接泄漏回液压油箱，引起斗杆收回工作缓慢无力。
最后，拆卸斗杆控制阀阀芯，发现其内部的再生单向阀弹簧断裂。由于斗杆控制阀阀芯中的再生单向阀弹簧无配件，只能整体更换斗杆控制阀阀芯。整体更换斗杆控制阀阀芯后试机，斗杆带载收回动作恢复正常。
