1．油门电动机工作原理

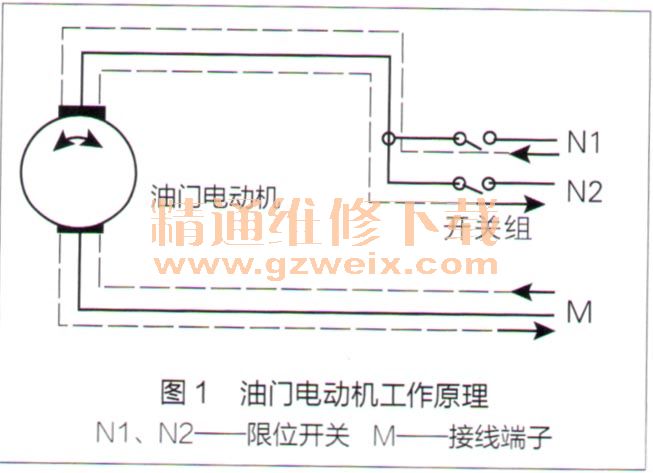

    JC M922型挖掘机柴油机电动油门机构由油门电动机和限位开关等组成，如图1所示。限位开关N1和N2通过连线连接在一起，油门电动机通过接收控制器发出的控制信号，控制喷油泵调速杆行程，以此控制柴油机转速。

    当油门电动机停止在中间位置时，电流不经过油门电动机，油门电动机无动作；当限位开关N1连接电源正极、接线端子M连接电源负极（接地）时，电流从限位开关N1经过滑片流入油门电动机，并从接线端子M流出，此时油门电动机逆时针旋转，柴油机油门加大、转速提高；当限位开关N2连接电源负极（接地）、接线端子M连接电源正极时，电流从接线端子M经过滑片流入油门电动机，并从限位开关N2流出，此时油门电动机顺时针旋转，柴油机油门减小、转速降低。
    当油门电动机逆时针旋转到一定位置后，其内部开关组（K1 )断开，油门电动机不能继续逆时针旋转（可顺时针旋转），柴油机转速不能继续提升，称为最大油门限制；当油门电动机顺时针旋转到一定位置时，其内部开关组 (K2）断开，电动机不能继续顺时针旋转（可逆时针旋转），柴油机转速不能继续降低，称为最小油门限制。

    2．故障排查方法
    在挖掘机使用过程中，油门电动机容易出现无法熄火或加、减速行程不正确故障。当油门电动机出现故障时，应根据柴油机油门控制系统原理，结合具体故障进行排查。柴油机油门控制系统如图2所示。

    （1）油门不升速且显示等待启动
    当柴油机出现油门不升速，且显示器显示 “等待启动”故障时，排查方法如下：
    首先，检查发电信号。柴油机正常运转时，测量线路板P03E发电信号端子的对地电压值应当大于22V。
    其次，检查转速信号。柴油机正常运转时，测量线路板P03E测速端子与接地之间的交流电压有效值应在10V以上。若转速传感器输出电压有效值低于10V，应重新调整或安装转速传感器。当重新调整或安装转速传感器后，输出电压值仍不能达到10V，应更换转速传感器。
    再次，检查转速信号线48-0.85R（转速传感器至线路板P03E“测速”端子）。若转速信号线断开，则显示器将显示“等待启动”。此时油门电动机一直处于怠速（拒绝升速）状态，柴油机仍可正常启动。
    最后，检查发电信号线40-0.85Y（发电机D＋端子至线路板P03E“发电信号”端子）。若发电信号线40-0-85Y断开，系统将显示“等待启动”。此时油门电动机一直处于怠速（无法升速）状态，柴油机仍然可以正常启动。经过以上检查，应可发现故障部位。
    （2）油门不升速且显示等待操作
    当柴油机出现油门不升速巨显示器显示“等待操作”故障时，排查方法如下：
    首先，检查操作信号采集回路。将挖掘机操纵手柄扳离中位，打开液压系统先导油路，先导压力继电器压力开关PX，PY断开。此时若先导压力继电器内部短路或损坏，系统将检测不到操作信号。
    其次，检查先导压力继电器连接线束。若先导压力继电器连接线46-0.85BR或47-0.85BR对地短路（搭铁），系统将因检测不到操作信号而使柴油机怠速运行，同时显示器显示“等待操作”。此时若操作者取消“自动怠速”功能，系统转速应回到正常工作模式。
    最后，检查线路板P03E。系统正常怠速时，线路板P03E“操作信号”端子与“接地（CND)”端子之间的电压为0V。当显示器显示“等待操作”时，若测得线路板P03E“操作信号”端子与“接地（GND)”端子之间的电压为0V时，线路板P03E止常；此时若测得该电压不为0V，则线路板P03E可能出现故障。
    （3）油门不升速且显弱呈法正常
    当柴油机出现油门不升速且显示器显示“运转正常”故障时，排查方法如下：
    先查看当前转速。若柴油机当前转速大于1050r/min，可能是油门电动机没有寻找到原点。此时应将柴油机熄火并重新启动，再次检查柴油机是否升速。若仍不升速，应继续进行以下检查。
    再检查指示灯状态。当系统处于“on”时，检查油门控制器YM02板上的红灯是否点亮，YM01板上的灯是否闪烁。
    若这2个灯均不亮，应重新打开电源开关，查看油门电动机是否运转。若油门电动机不运转，说明其没有得电，应检查电源线或查看线路是否短路；若油门电动机运转正常，且已碰到限位铁柱，说明YM02板损坏或YM01与YM02板间的连线断路，也可能是Y M02板距离电磁铁太远。若Y M02板距离电磁铁太远，可向内扳动YM02板，使YM02板距离电磁铁（位于绕线轮上）近一些后，再次进行油门调整测试。
    若YM02板上有1个红灯亮，YM01板上的灯不亮或不闪烁，应检查线路板P03E到油门电动机的通信线连接情况。
    若YM02板上有1个红灯亮，且YM01板上的灯闪烁，说明YM01，YM02板线路正常，但是油门电动机可能烧坏。此时应拔下YM02板上的接插件，重新打开电源开关，查看油门电动机是否运转。若油门电动机不运转，说明其已经烧坏。
    (4）油门电动机掉速
    当柴油机出现油门电动机“掉速”故障时，排查方法如下：
    首先，检查设定转速与当前转速是否一致。若设定转速与当前转速不一致，应重新设定转速；若设定后仍然不一致，应继续进行以下排查。
    其次，在怠速工况下查看油门拉线是否松动。若油门拉线松动，应重新将油门拉线固定在柴油机喷油泵调速杆的连接点上；若油门拉线不松动，应打开油门电动机外壳，操纵油门电动机升速，查看其运转是否正常。
    最后，检查油门电动机运转情况。若油门电动机运转时抖动，可能是油门拉线过度弯曲或油门拉线生锈，导致其摩擦力增大，油门电动机无法拉动油门所致，此时应更换油门拉线；若油门电动机运转正常，应重新校正油门，并查看校正完的转速是否准确。
