1辆用于运输岩石的830E型电传动自卸车使用多年后，其厢斗侧板严重变形且多处断裂，无法使用。本文分析其厢斗损坏的原因，制定了一套切实可行的局部更新工艺。830E型电传动自卸车及其厢斗如图1所示。

    1．局部更新原因
    （1）局部损坏严重
    该自卸车使用多年，其厢斗产生严重磨损，加上被铲斗和岩石冲撞，其侧板局部产生严重变形和多处断裂，导致该厢斗无法继续使用。
    （2）存在设计缺陷
    厢斗侧板板材厚度较薄，侧板较长、较高，侧板外侧2根U形梁中间没有拉筋，造成其抗冲击性较差，局部产生变形和开裂。
    2．确定修复方案
    若购置新的侧板总成供货周期长、成本高、工作量大。而采取局部更新方法修复侧板，则周期短、成本低、工作量小，且修复后不影响使用。
    为了缩短修复周期、保证生产需求、降低维修成本，我们决定对厢斗侧板进行局部更新。主要措施如下：挖补侧板损坏部位，在侧板外侧2根U形梁中间增设方柱拉筋，以增强侧板抗冲击能力、提高侧板使用寿命。
    3．修复方法
    （1）切割损坏部位
    切割之前，清理侧板切割部位的泥土杂质，划切割线。由于侧板外侧有2根U形梁，内侧板不能一次性完成切割，应按照先里后外、先板后梁、先下端后两侧的顺序进行切割。应将侧板切割成细条形，以便取下。侧板下端要切割到底部U形梁的中间部位，侧板完成切割后切割厢斗顶部大梁。为了避免应力集中，切割顶部大梁与侧板的后端时，切割缝不能成一条竖线，至少错开200mm、厢斗侧板和顶部人梁切割情况如图2所示。

    使用氧乙炔或气包切割过程中，应合理安排切割顺序。一定要切割通透，避免粘连。切割时要注意受力部分的切割顺序和操作人员站位，避免相邻部分结构的损伤。要配合使用起重机吊住被切割部位，避免钢板弹伤或跌落砸伤操作人员。要清理干净工作场地下方易燃易爆物质，防止发生火灾。由于厢斗巨大，在高空切割和焊接侧板时要搭设工作平台，操作人员应佩戴安全带和安全帽，以防止高空坠落。
    （2）板材下料
    厢斗顶部大梁要使用具有良好的塑性韧性和抗冲击性的16Mn钢板，板材厚度为12mm，采用半自动火焰切割机下料。厢斗顶部大梁截面一侧为直角形，另一侧为钝角加圆弧形，可使用折弯机折弯，如图3所示。侧板也使用16Mn钢板，采用割炬切割下料。为了提高侧板的抗冲击性，其板材厚度由原来的6mm增加至10mm。

    由于折弯机折弯长度有限，顶部大梁可按拼接方法下料。切割板材时，要保证其前端平直，以保证装配精度和焊接质量。
    （3）制作辅助工具
    焊接过程需要自行制作一些辅助工具，如吊环、7字码、压缝楔铁等，具体如下：

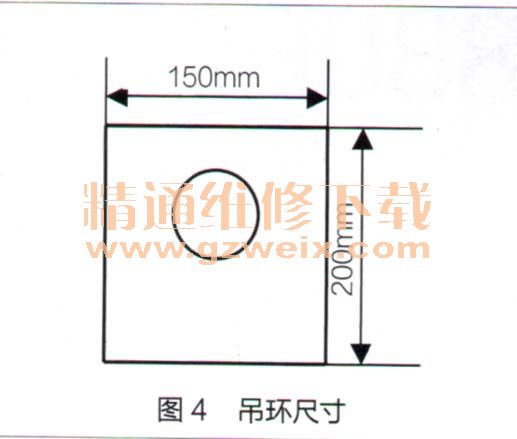

    吊环吊环用于吊装新的侧板与大梁，使用厚度为16mm的Q235普通碳钢制作，数量为8件，具体尺寸如图4所示。

    7字码7字码主要作用是调整焊缝间隙，保证焊件的装配质量。7字码分为大、小2种，使用厚度为20mm的Q235普通碳钢制作，（严禁使用脆性材料）。制作1件大号7字码，具体尺寸如图5a所示；制作4件小号7字码，具体尺寸如图5b所示。

    压缝楔铁压缝楔铁的作用是配合小7字码调整焊缝间隙。使用厚度为40mm的普通Q235碳钢制作2件压缝楔铁，具体尺寸如图6所示。
