1．故障现象
    市场报告反馈，我公司某小型液压挖掘机在工作600h后，个别支重轮出现漏油现象，具体漏油位置在轮体与轴座之间，如图1所示。

    2．结构及密封原理
    （1）结构
    该型挖掘机支重轮主要由油塞1、轴座2、浮封胶圈3、浮动密封环4、衬套5、轮体6,轮轴7,O形密封圈8、挡圈9组成，如图2所示。

    支重轮左、右轴座2及轮轴7固定在挖掘机行走架上，不转动。衬套5固定在轮体6内，轮体6及衬套5可绕轮轴7转动。轮轴7两侧的挡圈9对轴座2进行轴向定位，轴座2定位后，衬套5两侧翻边抵住轴座2，对轮体6进行轴向定位，使挖掘机转向时履带对轮体6的轴向力传递到轮轴7上。
    （2）密封原理
    在油塞处可向支重轮腔体内注入润滑油，支重轮腔体依靠轴座与轮体间的浮动油封环、轴座与轮轴间的O形密封圈实现密封。
    支重轮两侧轴座及轮体的密封腔内设有浮动密封环，浮动密封环是一对可以相对转动的金属环，其两侧设有浮封胶圈，浮动胶圈装入密封腔内被压缩，其弹性变形产生的压力压在浮动密封环上，使2个浮动密封环紧密贴合。浮动密封环属于液流阻力型非接触式动密封，浮动密封环的A处间隙内润滑油形成油膜，2个浮动密封环相对转动时油膜处油液流动，油液的T6度形成阻力，使浮动密封环既能相对转动，又能保证内部润滑油不会泄漏，达到密封效果。浮动密封环密封原理如图3所示。

    3．查找漏油原因
    （1）漏油位置
    从支重轮结构及密封原理可以看出，有3个位置可能出现漏油：一是浮动密封环位置，二是油塞位置，三是轮轴端O形密封圈位置。我们对该型号挖掘机进行了大量调查，调查结果漏油部位主要是浮动密封环位置。
    （2）漏油原因
    我们与浮动密封环生产厂家沟通，厂家认为，浮动密封漏油主要出现在图3所示的A处，A处漏油有4种原因：一是2个浮动密封环之间压力过大，油膜失效，导致浮封环接触面变成干摩擦，使浮动密封环磨损加大，间隙增大；二是支重轮在受到侧向力冲击作用时，衬套与轴座之间发生磨损，加大2个浮动密封环之间间隙；三是浮动胶圈硬度过高、弹性差或者老化，弹性补偿能力减弱，导致2个浮动封密环之间间隙加大；四是润滑油黏度降低。
    4．改进措施
    （1）调整加工尺寸

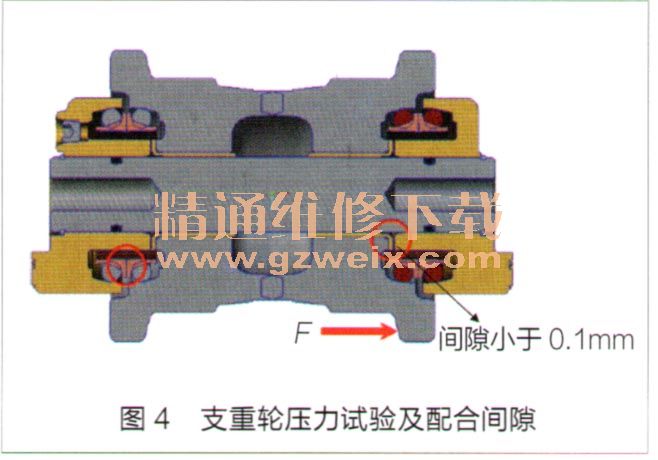

    为了避免浮动密封环间隙过大，我们决定向内调整轮轴两端挡圈槽位置，以保证装配后端盖与衬套翻边之间的间隙小于0.1 mm、装配后浮封胶圈对浮动密封环保持合理压力，如图4所示。

    （2）改进密封圈
    浮封胶圈在高温作用下会发生永久的塑形变形，造成其弹性补偿力变差。为此，我们将浮封胶圈的材料由丁睛橡胶改为耐高温的硅橡胶。
    （3）压力测试
    我们对改进后的支重轮进行了压力测试，即向轮体右侧施加压力（F），如图4所示。施加压力后，支重轮再未出现轮体向右窜动现象，轮体不再发生轴向窜动，浮动胶圈压缩量及浮动密封环接触压力得以保证。
    5．改进效果
    我们对改进后的支重轮进行了实际应用，市场反馈结果表明，改进后的支重轮漏油现象基本消失，由此解决了该型挖掘机支重轮漏油问题，提高了其行走装置的可靠性、安全性，受到客户好评。
