一、各机型的牵引装置简介

1. 泰山 - 25型拖拉机的牵引装置

泰山 - 25牵引机构: 牵引板总成 l(见图 1), 固定在左右两侧连接板上, 挂结板插销 2将拖车的牵引杆套 4套插在牵引板总成 1的尾端孔中, 再用弹性插销 3锁住。

2. 神牛 - 25型拖拉机的牵引装置

神牛 - 25牵引机构: 牵引板 9紧固在拖拉机传动箱后端 (见图 2), 拖车的牵引杆套由牵引板插销 5套插入凹形叉 6中, 用锁销总成 4锁紧。牵引装置设有缓冲弹簧 8和一对弹簧套, 组成缓冲器, 在拖拉机起步和停车时用以吸收拖车的一部分惯性能。日常使用和维护时, 应特别注意前端的开口销 1是否脱落, 槽形螺母 2是否松开, 后端的锁销总成 4以及牵引板 9与传动箱连接的紧固螺钉是否紧固可靠。

3. 奔野 - 25型拖拉机的牵引装置

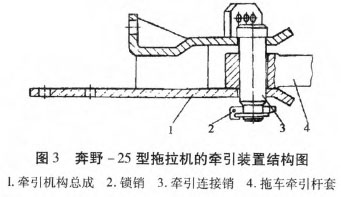

奔野 - 25型拖拉机的牵引装置, 由牵引机构总成 l紧固在拖拉机传动箱后端 (见图 3), 拖车的牵引杆套 4由牵引连接销 3套插在牵引机构总成的孔中, 用锁销总成 2锁紧。

二、使用牵引装置时要注意的问题

1. 运输作业中, 应拆下拖拉机悬挂机构中的上拉杆, 以防运输途中螺纹松脱而丢失, 而对于左、右斜拉杆和下拉杆, 如果运输路程较短, 也可以不拆,但要防止颠簸碰撞。另外, 由于牵引销丢失, 有的拖拉机驾驶员就把作牵引用的钢丝缆绳挂在提升器的力调节弹簧杆的尾叉插销上, 这会使力调节机构受损, 是不被允许的。

2. 挂车是通过牵引装置的牵引环与拖拉机挂接, 连接挂车后应用锁销锁住, 并将挂车的电路五芯插头、快速自封接头与拖拉机的电、气线路接通。

3. 防止牵引装置连接销折断, 一般应做到以下几点:

( 1) 修理拖拉机时, 应彻底检查牵引装置连接销, 发现变形、裂纹等应立即更换。

( 2) 每个班次保养都应检查牵引装置的紧固连接情况, 特别是新车或大修后的车, 使用中要连续检查 3~ 5个班次。

( 3) 田间作业中, 过沟、壕、田埂, 均应低速小油门, 防止颇簸和振动冲击。

( 4) 操作拖拉机时, 防止猛起步及负荷中转弯,尽量不要超负荷作业。
